河南省沁阳市第一中学2013-2014学年高中物理 1.4 实验：用打点计时器测速度导学案 新人教版必修1

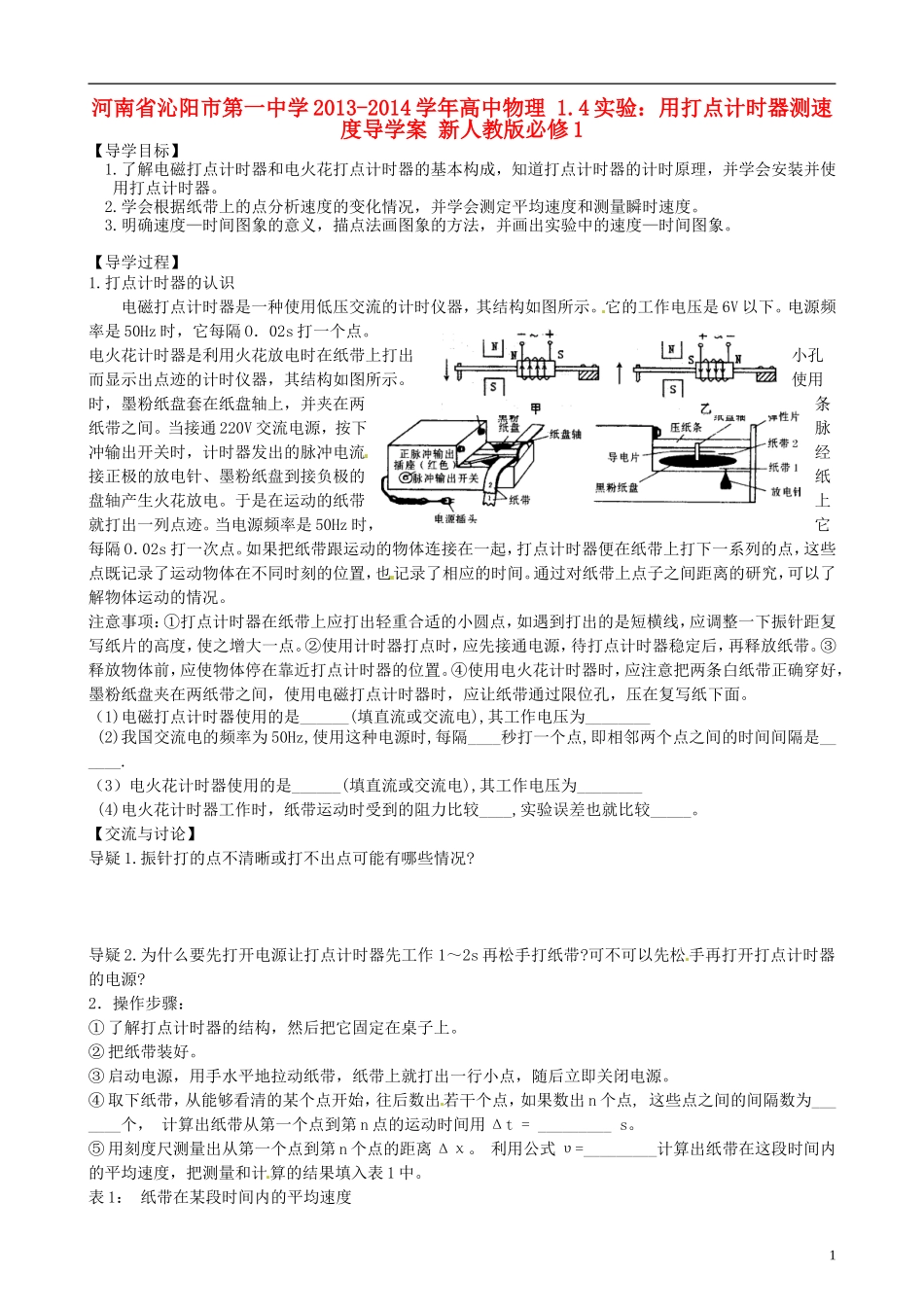

河南省沁阳市第一中学 2013-2014 学年高中物理 1.4 实验：用打点计时器测速度导学案 新人教版必修 1【导学目标】1.了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原理，并学会安装并使用打点计时器。2.学会根据纸带上的点分析速度的变化情况，并学会测定平均速度和测量瞬时速度。3.明确速度—时间图象的意义，描点法画图象的方法，并画出实验中的速度—时间图象。【导学过程】1.打点计时器的认识电磁打点计时器是一种使用低压交流的计时仪器，其结构如图所示。它的工作电压是 6V 以下。电源频率是 50Hz 时，它每隔 O．02s 打一个点。电火花计时器是利用火花放电时在纸带上打出小孔而显示出点迹的计时仪器，其结构如图所示。使用时，墨粉纸盘套在纸盘轴上，并夹在两条纸带之间。当接通 220V 交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴产生火花放电。于是在运动的纸带上就打出一列点迹。当电源频率是 50Hz 时，它每隔 O．02s 打一次点。如果把纸带跟运动的物体连接在一起，打点计时器便在纸带上打下一系列的点，这些点既记录了运动物体在不同时刻的位置，也记录了相应的时间。通过对纸带上点子之间距离的研究，可以了解物体运动的情况。注意事项：①打点计时器在纸带上应打出轻重合适的小圆点，如遇到打出的是短横线，应调整一下振针距复写纸片的高度，使之增大一点。②使用计时器打点时，应先接通电源，待打点计时器稳定后，再释放纸带。③释放物体前，应使物体停在靠近打点计时器的位置。④使用电火花计时器时，应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间，使用电磁打点计时器时，应让纸带通过限位孔，压在复写纸下面。（1)电磁打点计时器使用的是______(填直流或交流电),其工作电压为________(2)我国交流电的频率为 50Hz,使用这种电源时,每隔____秒打一个点,即相邻两个点之间的时间间隔是______.（3）电火花计时器使用的是______(填直流或交流电),其工作电压为________(4)电火花计时器工作时，纸带运动时受到的阻力比较____,实验误差也就比较_____。【交流与讨论】导疑 1.振针打的点不清晰或打不出点可能有哪些情况?导疑 2.为什么要先打开电源让打点计时器先工作 1～2s 再松手打纸带?可不可以先松 手再打开打点计时器的电源?2．操作步骤：① 了解打点计时器的结构，然后把它固定在桌子上。② 把纸带装好。③ 启动电源，用手水...
