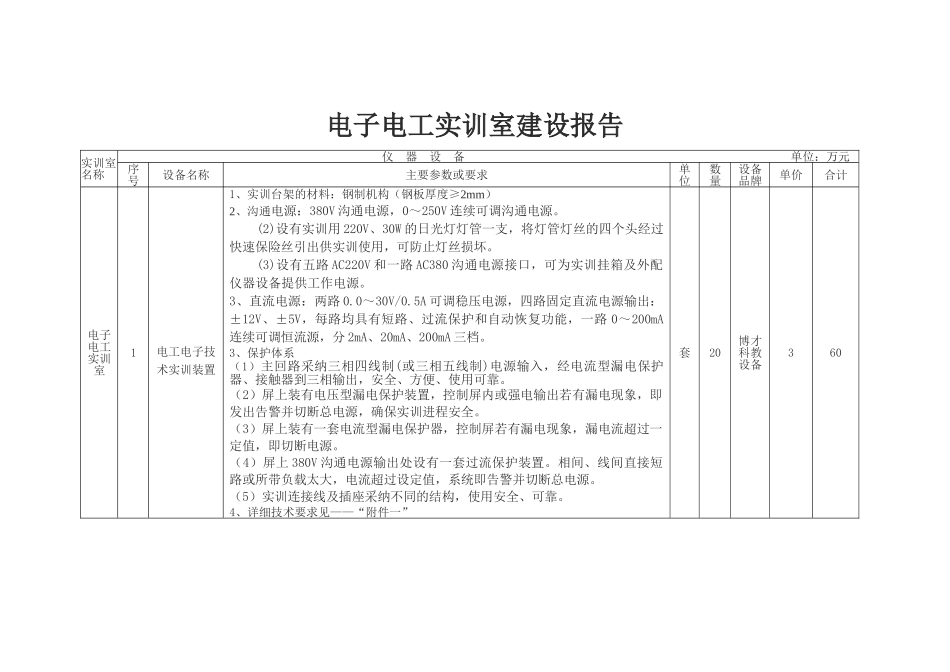

电子电工实训室建设报告实训室名称 仪 器 设 备 单位：万元序号设备名称主要参数或要求单位数量设备品牌单价合计电子电工实训室1电工电子技术实训装置1、实训台架的材料：钢制机构（钢板厚度≥2mm）2、沟通电源：380V 沟通电源，0～250V 连续可调沟通电源。 (2)设有实训用 220V、30W 的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实训使用，可防止灯丝损坏。(3)设有五路 AC220V 和一路 AC380 沟通电源接口，可为实训挂箱及外配仪器设备提供工作电源。3、直流电源：两路 0.0～30V/0.5A 可调稳压电源，四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功能，一路 0～200mA连续可调恒流源，分 2mA、20mA、200mA 三档。3、保护体系（1）主回路采纳三相四线制(或三相五线制)电源输入，经电流型漏电保护器、接触器到三相输出，安全、方便、使用可靠。（2）屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即发出告警并切断总电源，确保实训进程安全。（3）屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。（4）屏上 380V 沟通电源输出处设有一套过流保护装置。相间、线间直接短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。（5）实训连接线及插座采纳不同的结构，使用安全、可靠。4、详细技术要求见——“附件一”套20博才科教设备360实训室 仪 器 设 备 单位：万元2信号源直接数位合成技术及 FPGA 晶片设计 频率范围:0.1Hz~20MHz 频率解析度:100mHz 频率准确度及飘移度:+/-20ppm 低失真正弦波:-55dBc,0.1Hz~200kHz 输出波形:正弦波、方波、三角波 具 TTL 及 CMOS OUT 前面板可设定十组储存及呼叫操作记忆详细技术要求见——“附件一”3电压表、电流表、功率因数表仪表部分(1)真有效值沟通数字电压表一只：测量范围 0～500V。(2)真有效值沟通数字电流表一只：测量范围 0～5A。(3)直流数显电压表一只：测量范围 0～200V，分 200mV、2V、20V、200V 四档，直键开关切换，三位半数字显示，输入阻抗 10MΩ，精度 0.5 级，具有超量程报警、指示及切断总电源等功能。(4) 直 流 数 显 毫 安 表 一 只 ： 测 量 范 围0 ～ 2000mA ， 分2mA、20mA、200mA、2000mA 四档。 （5）功率因数表：微电脑，高速、高精度 A/D 转换芯片和全数显电路构成实训室 仪 器 设 备 单位：万元4示波...
