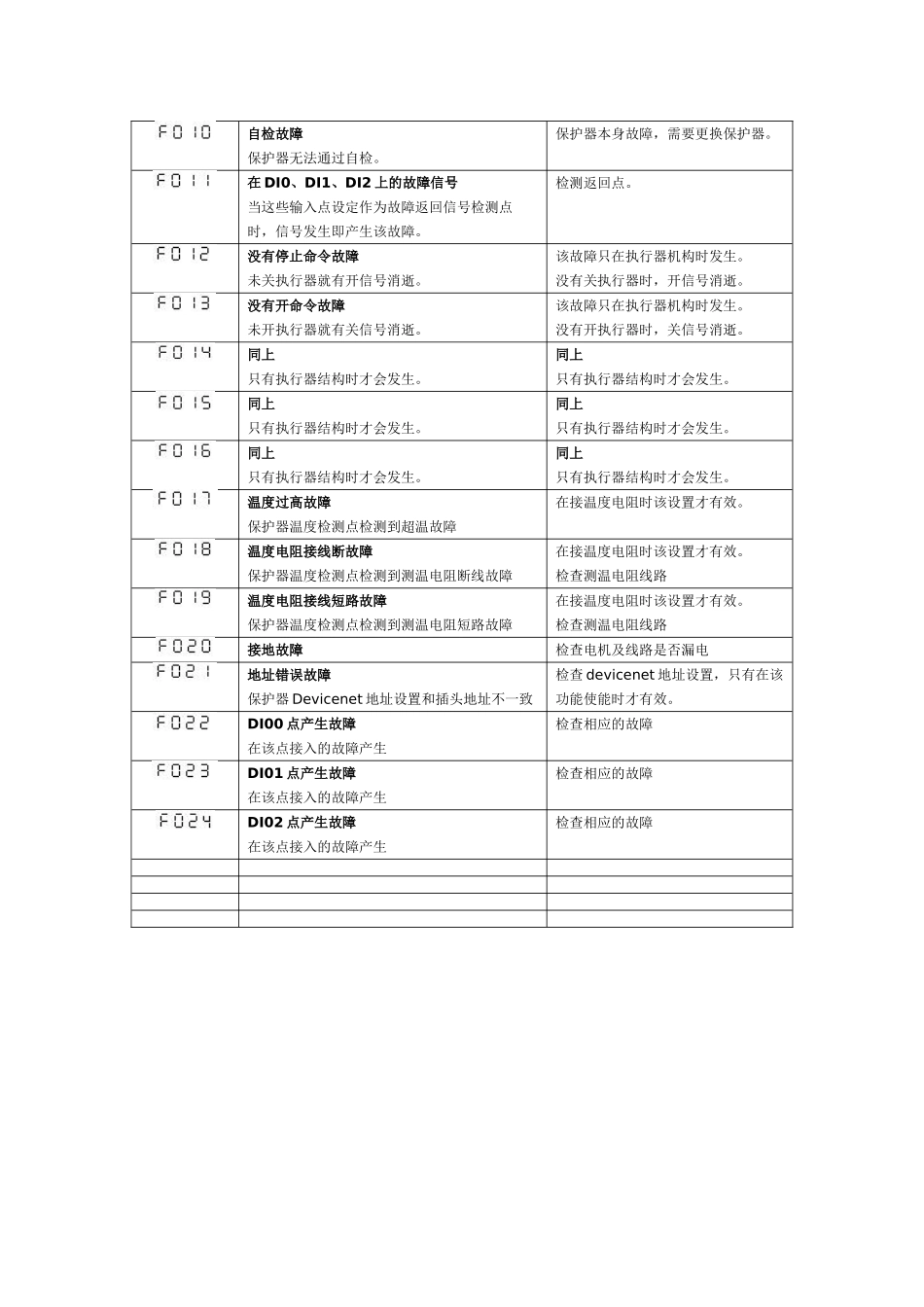

UMC22UMC22 电机综合保护器说明电机综合保护器说明1、保护器机构说明2、常见故障及解决方法故障代码故障描述解决方案过载故障过载或者缺相或堵转会触发该故障，该故障发生后保护器处于冷却状态，此时不允许起动电机，屏幕出现℃符号闪耀，点击回车键确认或等待 120S 冷却时间过后即可重新起动。检查电机及机械是否故障导致电机电流过大。堵转故障电流过大，超过堵转电流限制。检查设备。通讯故障保护器 DEVICENET 通讯故障。检查通讯插头是否插好，检查通讯线是否短路或者开路，检查保护器站号是否设置正确。参数超限故障保护器检测到的返回数值超出设定的上限或者下限。这个故障主要出现在在对额定电流的设定超出范围。保护器直接可以检测最大 63A 电流，超过时要将FACTOR 参数根据互感器变比设定数值。例如互感器 100/5 则设定FACTOR 参数为 20 即可。在小于63A 时，FACTOR 参数为 1。电流检测返回故障保护器启动电机后 300 毫秒内未检测到电流。这个故障在参数设定检测电流时才会起作用，我们这里一般设定检测接触器的返回点，则该故障无效。没有启动命令故障未开执行器就有返回信号该故障只在执行器机构时发生，没有开执行器时，就有开信号返回。接触器无返回故障（当返回点接到 DI1 时）在参数设定检测接触器返回后，该故障有效。在起动命令发出后，300 毫秒内在 DI1 输入点上没检测到接触器的返回信号报该故障。检查接触器及接线。在听到接触器吸和后假如报该故障则检查辅助点及返回点接线及 24V 信号电源。在接触器未吸和时检查接触器线圈及输出点或者输出中间继电器，及控制电源 220V 保险。接触器无返回故障（当返回点接到 DI0 时）在参数设定检测接触器返回后，该故障有效。在起动命令发出后，300 毫秒内在 DI1 输入点上没检测到接触器的返回信号报该故障。检查接触器及接线。在听到接触器吸和后假如报该故障则检查辅助点及返回点接线及 24V 信号电源。在接触器未吸和时检查接触器线圈及输出点或者输出中间继电器，及控制电源 220V 保险。开信号及关信号同时出现故障在控制执行器机构时开信号及关信号同时都有返回。检查执行器限位开关。自检故障保护器无法通过自检。保护器本身故障，需要更换保护器。在 DI0、DI1、DI2 上的故障信号当这些输入点设定作为故障返回信号检测点时，信号发生即产生该故障。检测返回点。没有停止命令故障未关执行器就有开信号消逝。该故障只在执行器机构时发生。没有关...
