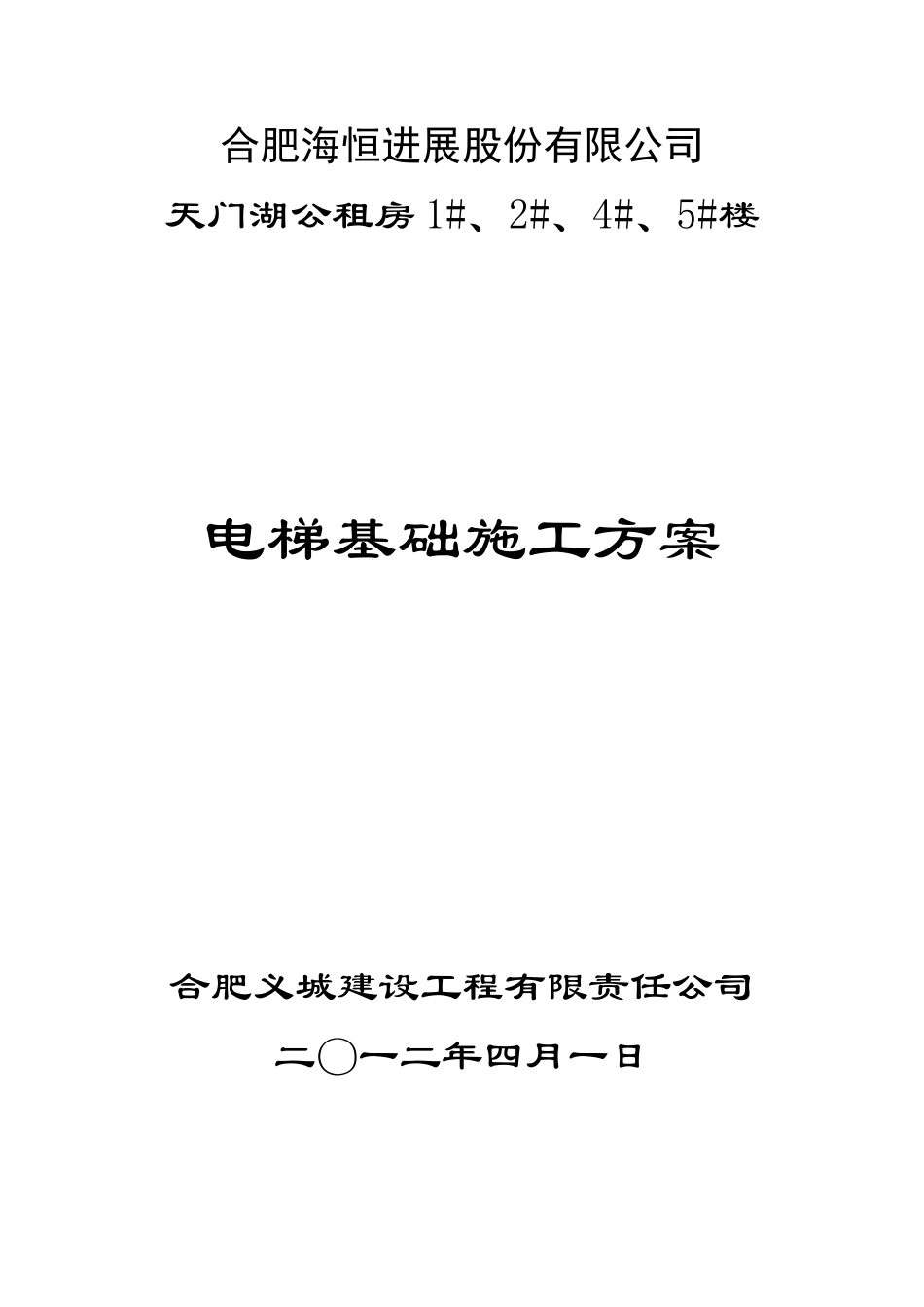

电梯基础施工方案

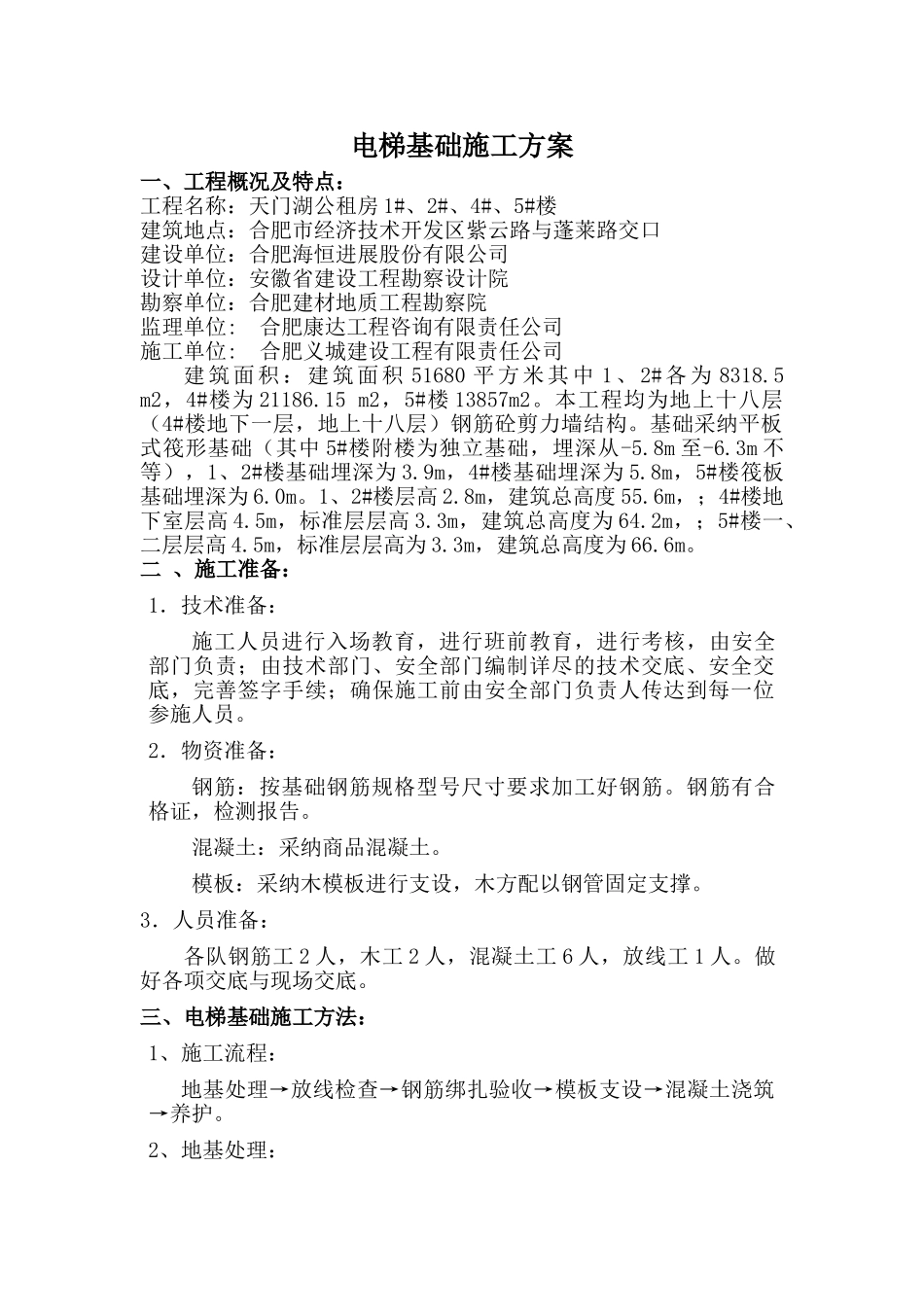

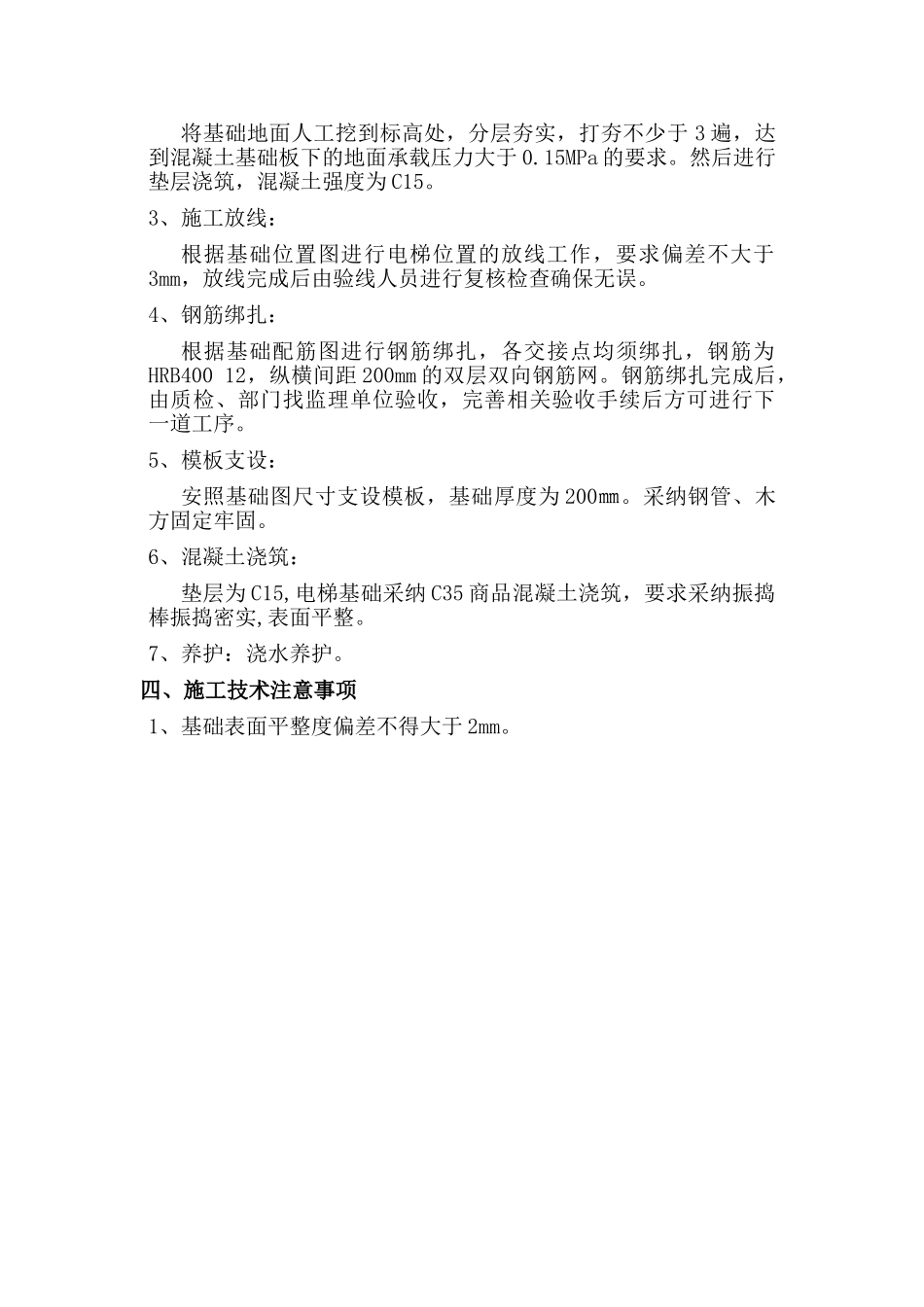

合肥海恒进展股份有限公司天门湖公租房 1#、2#、4#、5#楼电梯基础施工方案合肥义城建设工程有限责任公司二〇一二年四月一日电梯基础施工方案一、工程概况及特点：工程名称：天门湖公租房 1#、2#、4#、5#楼建筑地点：合肥市经济技术开发区紫云路与蓬莱路交口建设单位：合肥海恒进展股份有限公司设计单位：安徽省建设工程勘察设计院 勘察单位：合肥建材地质工程勘察院监理单位: 合肥康达工程咨询有限责任公司施工单位: 合肥义城建设工程有限责任公司建筑面积：建筑面积 51680 平方米其中 1、2#各为 8318.5 m2，4#楼为 21186.15 m2，5#楼 13857m2。本工程均为地上十八层（4#楼地下一层，地上十八层）钢筋砼剪力墙结构。基础采纳平板式筏形基础（其中 5#楼附楼为独立基础，埋深从-5.8m 至-6.3m 不等），1、2#楼基础埋深为 3.9m，4#楼基础埋深为 5.8m，5#楼筏板基础埋深为 6.0m。1、2#楼层高 2.8m，建筑总高度 55.6m，；4#楼地下室层高 4.5m，标准层层高 3.3m，建筑总高度为 64.2m，；5#楼一、二层层高 4.5m，标准层层高为 3.3m，建筑总高度为 66.6m。二 、施工准备：1．技术准备：施工人员进行入场教育，进行班前教育，进行考核，由安全部门负责；由技术部门、安全部门编制详尽的技术交底、安全交底，完善签字手续；确保施工前由安全部门负责人传达到每一位参施人员。2．物资准备：钢筋：按基础钢筋规格型号尺寸要求加工好钢筋。钢筋有合格证，检测报告。混凝土：采纳商品混凝土。模板：采纳木模板进行支设，木方配以钢管固定支撑。3．人员准备：各队钢筋工 2 人，木工 2 人，混凝土工 6 人，放线工 1 人。做好各项交底与现场交底。三、电梯基础施工方法：1、施工流程：地基处理→放线检查→钢筋绑扎验收→模板支设→混凝土浇筑→养护。2、地基处理：将基础地面人工挖到标高处，分层夯实，打夯不少于 3 遍，达到混凝土基础板下的地面承载压力大于 0.15MPa 的要求。然后进行垫层浇筑，混凝土强度为 C15。3、施工放线：根据基础位置图进行电梯位置的放线工作，要求偏差不大于3mm，放线完成后由验线人员进行复核检查确保无误。4、钢筋绑扎：根据基础配筋图进行钢筋绑扎，各交接点均须绑扎，钢筋为HRB400 12，纵横间距 200mm 的双层双向钢筋网。钢筋绑扎完成后，由质检、部门找监理单位验收，完善相关验收手续后方可进行下一道工序。5、模板支设：安照基础图尺寸支设模板，基础厚度为 200㎜。采纳钢管、木方...
