电气仪表施工方案

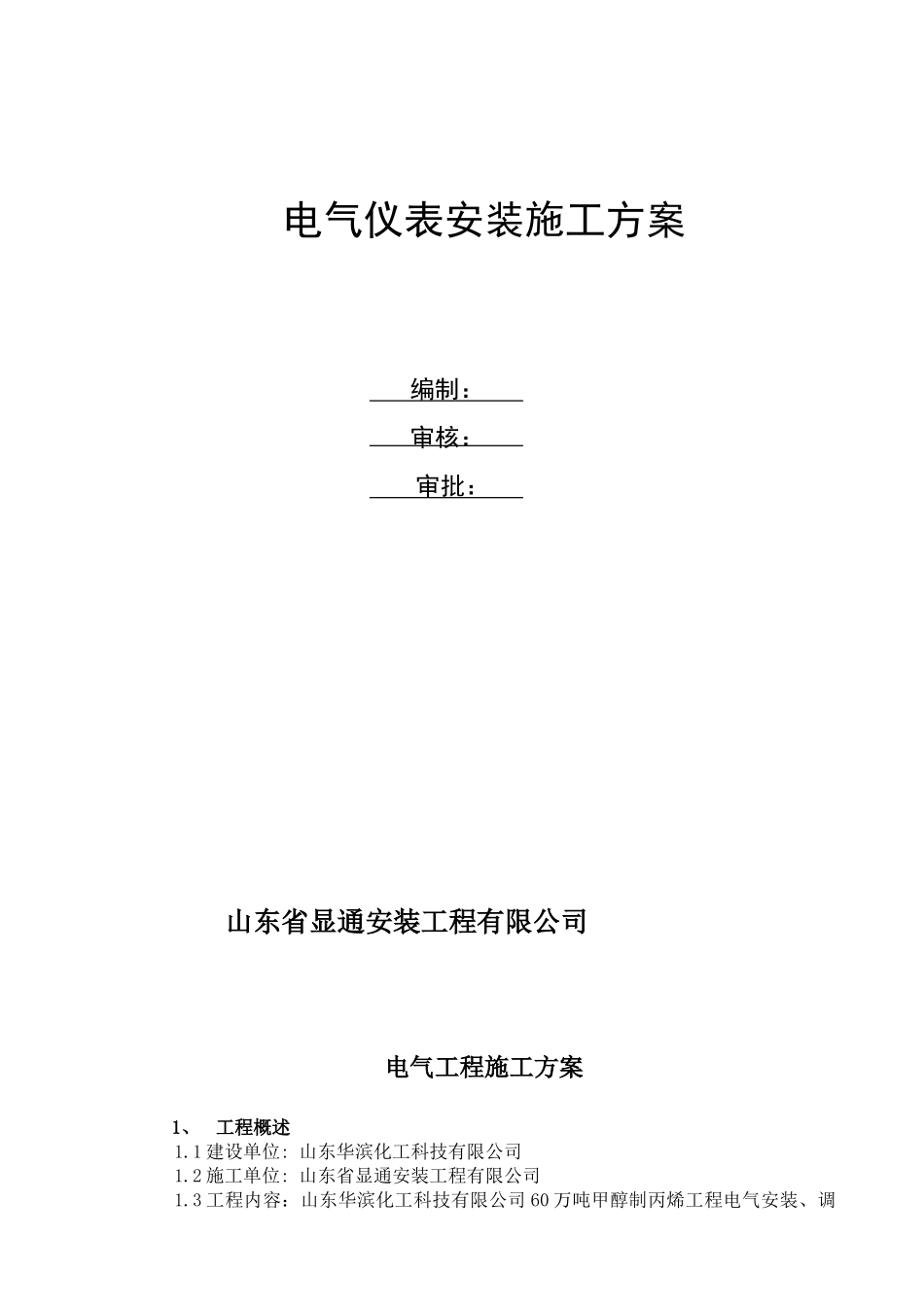

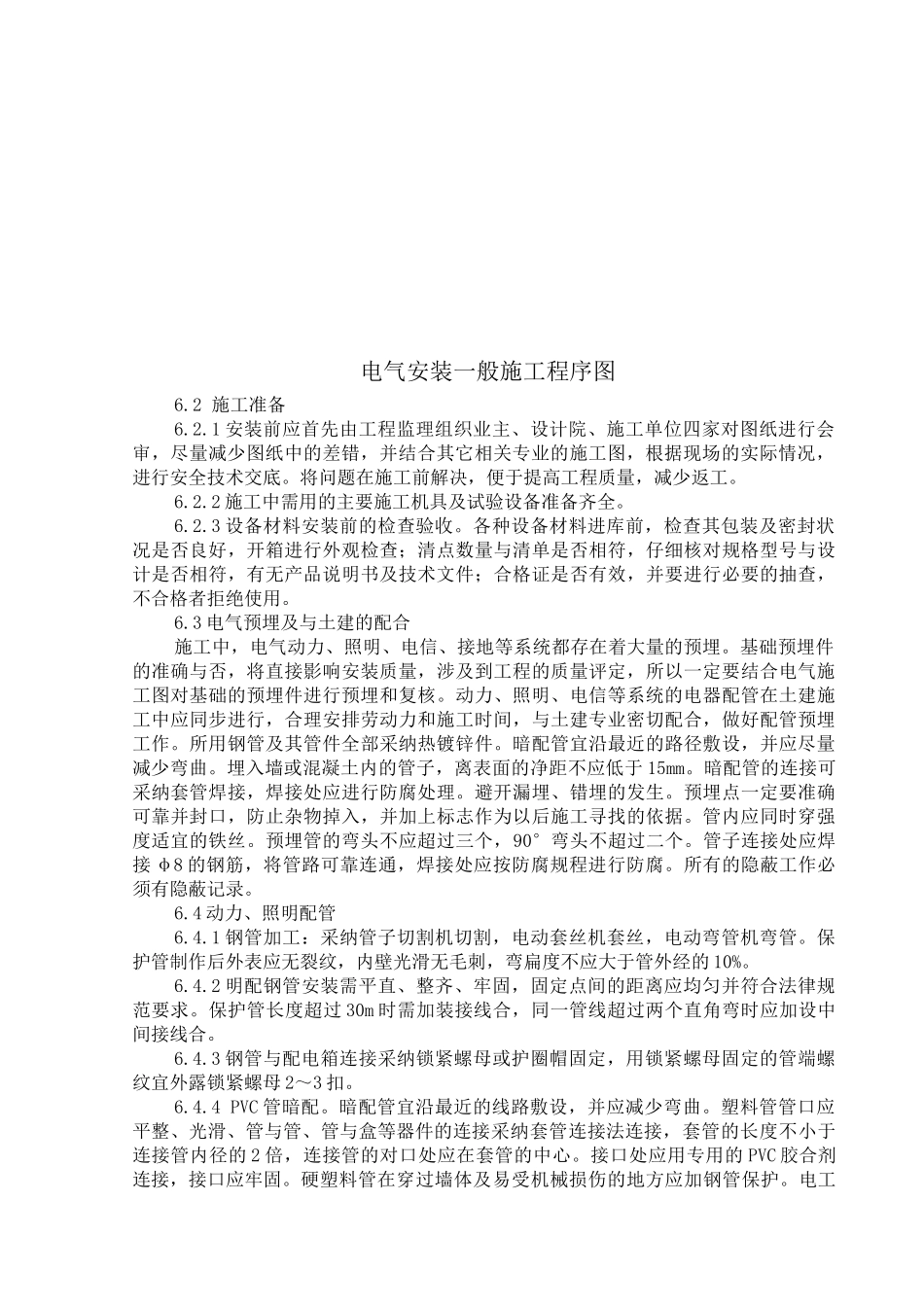

电气仪表安装施工方案 编制： 审核： 审批： 山东省显通安装工程有限公司电气工程施工方案1、工程概述1.1 建设单位: 山东华滨化工科技有限公司1.2 施工单位: 山东省显通安装工程有限公司1.3 工程内容：山东华滨化工科技有限公司 60 万吨甲醇制丙烯工程电气安装、调试等。2、主要实物量（见招标文件要求）3、编制依据3.1 山东华滨化工科技有限公司编制的招标文件及答疑。3.2 工程设计图纸。3.3《全国通用电气安装工程标准图集》3.4 公司自身多年的施工经验3.5 设计院设计说明和设计资料。4、施工法律规范及质量评定标准。4.1 电气安装工程母线装置施工及验收法律规范 GB149－914.2 电气安装工程电气设备交接试验标准 GB50150－914.3 电气安装工程电缆线路施工及验收法律规范 GB50168－924.4 电气安装工程接地装置施工及验收法律规范 GB50169－924.5 电气安装工程盘、柜及二次回路结线施工及验收法律规范 GB50171－924.6 电气安装工程低压电气施工及验收法律规范 GB50254－964.7 电气安装工程爆炸和火灾危险环境施工及验收法律规范 GB50257－964.8 电气安装工程 1000V 及以下配线工程施工及验收法律规范 GB50258－964.9 电气安装工程电气照明施工及验收法律规范 GB50259－964.10 建设安装施工现场供用电安全法律规范 GB50194－935、施工主要内容（见招标文件要求）6、主要施工程序、施工方法与技术措施为了缩短工期，保证施工进度及工程质量，并与其它工种协调配合，电气安装施工按《电气安装一般施工程序图》进行。施工分为两条主线，一条为厂前区，另一条为装置区。由于实际情况和施工进展的变化，应需要按现场情况进行适当的调整，但通常按下列程序进行。6.1 电气安装一般施工程序如下图:熟 悉 图 纸厂前区安装装置区安装施 工 准 备设备材料检查设备材料检查地下电缆保护管预埋电线电缆保护管预埋电线电缆保护管预埋桥架安装桥架安装动力箱安装现场电气设备安装照明装置安装电线、电缆敷设电缆、电线敷设照明设备、灯具安装低压、电信设备安装低压、电信设备安装明配电缆管安装防雷、接地系统安装防雷、接地系统安装电缆连接电气调试电信调试照明试亮交接验收电气安装一般施工程序图6.2 施工准备6.2.1 安装前应首先由工程监理组织业主、设计院、施工单位四家对图纸进行会审，尽量减少图纸中的差错，并结合其它相关专业的施工图，根据现场的实际情况，进行安全技术交底。将问题在施工前解决，便于...
