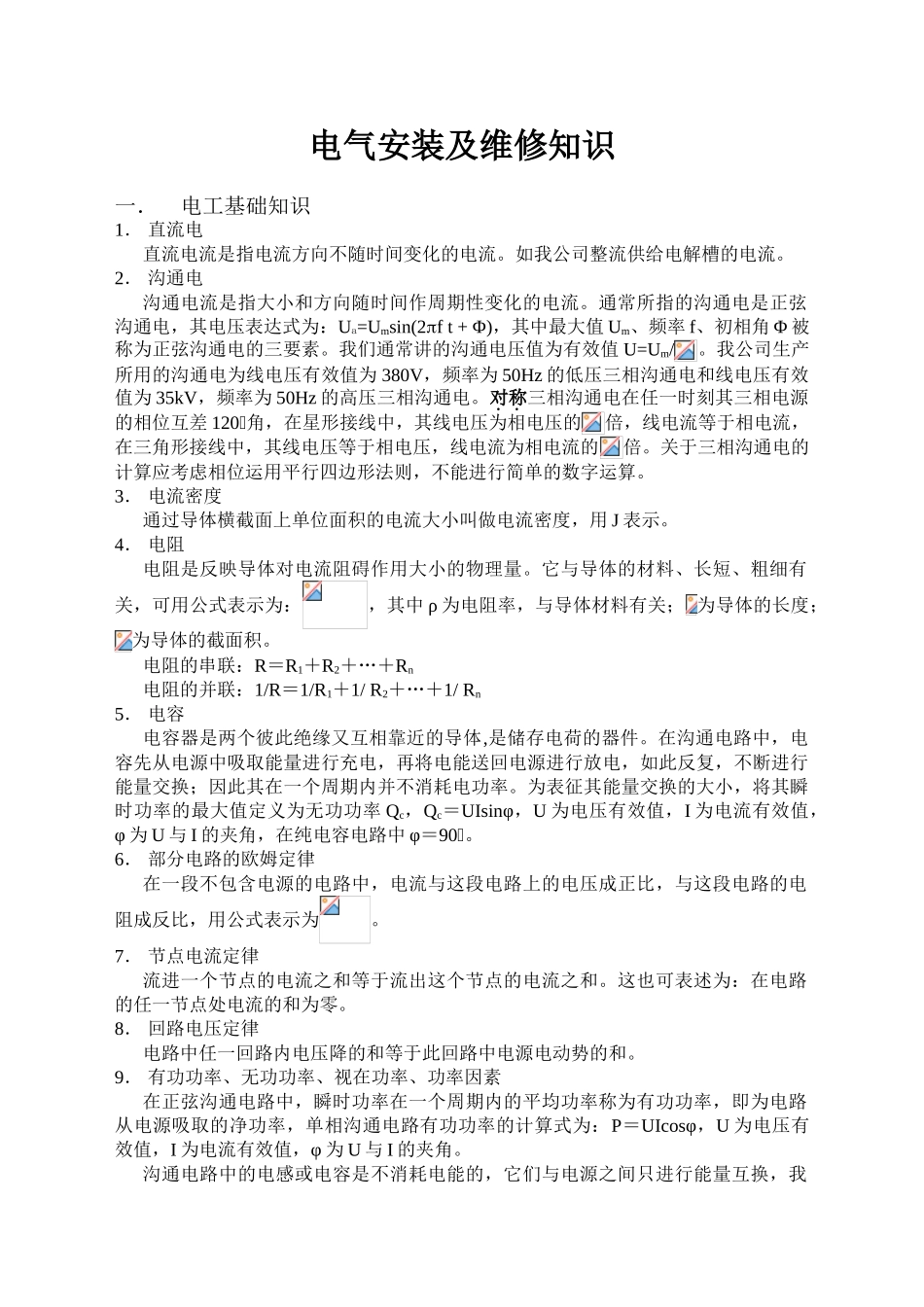

电气安装及维修知识一．电工基础知识1． 直流电直流电流是指电流方向不随时间变化的电流。如我公司整流供给电解槽的电流。2． 沟通电沟通电流是指大小和方向随时间作周期性变化的电流。通常所指的沟通电是正弦沟通电，其电压表达式为：Ua=Umsin(2f t + Φ)，其中最大值 Um、频率 f、初相角 Φ 被称为正弦沟通电的三要素。我们通常讲的沟通电压值为有效值 U=Um/。我公司生产所用的沟通电为线电压有效值为 380V，频率为 50Hz 的低压三相沟通电和线电压有效值为 35kV，频率为 50Hz 的高压三相沟通电。对称三相沟通电在任一时刻其三相电源的相位互差 120角，在星形接线中，其线电压为相电压的倍，线电流等于相电流，在三角形接线中，其线电压等于相电压，线电流为相电流的倍。关于三相沟通电的计算应考虑相位运用平行四边形法则，不能进行简单的数字运算。3． 电流密度通过导体横截面上单位面积的电流大小叫做电流密度，用 J 表示。4． 电阻电阻是反映导体对电流阻碍作用大小的物理量。它与导体的材料、长短、粗细有关，可用公式表示为：，其中 ρ 为电阻率，与导体材料有关； 为导体的长度；为导体的截面积。电阻的串联：R＝R1＋R2＋…＋Rn电阻的并联：1/R＝1/R1＋1/ R2＋…＋1/ Rn5． 电容电容器是两个彼此绝缘又互相靠近的导体,是储存电荷的器件。在沟通电路中，电容先从电源中吸取能量进行充电，再将电能送回电源进行放电，如此反复，不断进行能量交换；因此其在一个周期内并不消耗电功率。为表征其能量交换的大小，将其瞬时功率的最大值定义为无功功率 Qc，Qc＝UIsinφ，U 为电压有效值，I 为电流有效值，φ 为 U 与 I 的夹角，在纯电容电路中 φ＝90。6． 部分电路的欧姆定律在一段不包含电源的电路中，电流与这段电路上的电压成正比，与这段电路的电阻成反比，用公式表示为。7． 节点电流定律流进一个节点的电流之和等于流出这个节点的电流之和。这也可表述为：在电路的任一节点处电流的和为零。8． 回路电压定律电路中任一回路内电压降的和等于此回路中电源电动势的和。9． 有功功率、无功功率、视在功率、功率因素在正弦沟通电路中，瞬时功率在一个周期内的平均功率称为有功功率，即为电路从电源吸取的净功率，单相沟通电路有功功率的计算式为：P＝UIcosφ，U 为电压有效值，I 为电流有效值，φ 为 U 与 I 的夹角。沟通电路中的电感或电容是不消耗电能的，它们与电源之间只进行能量互换...
