电气配管施工方案及技术措施

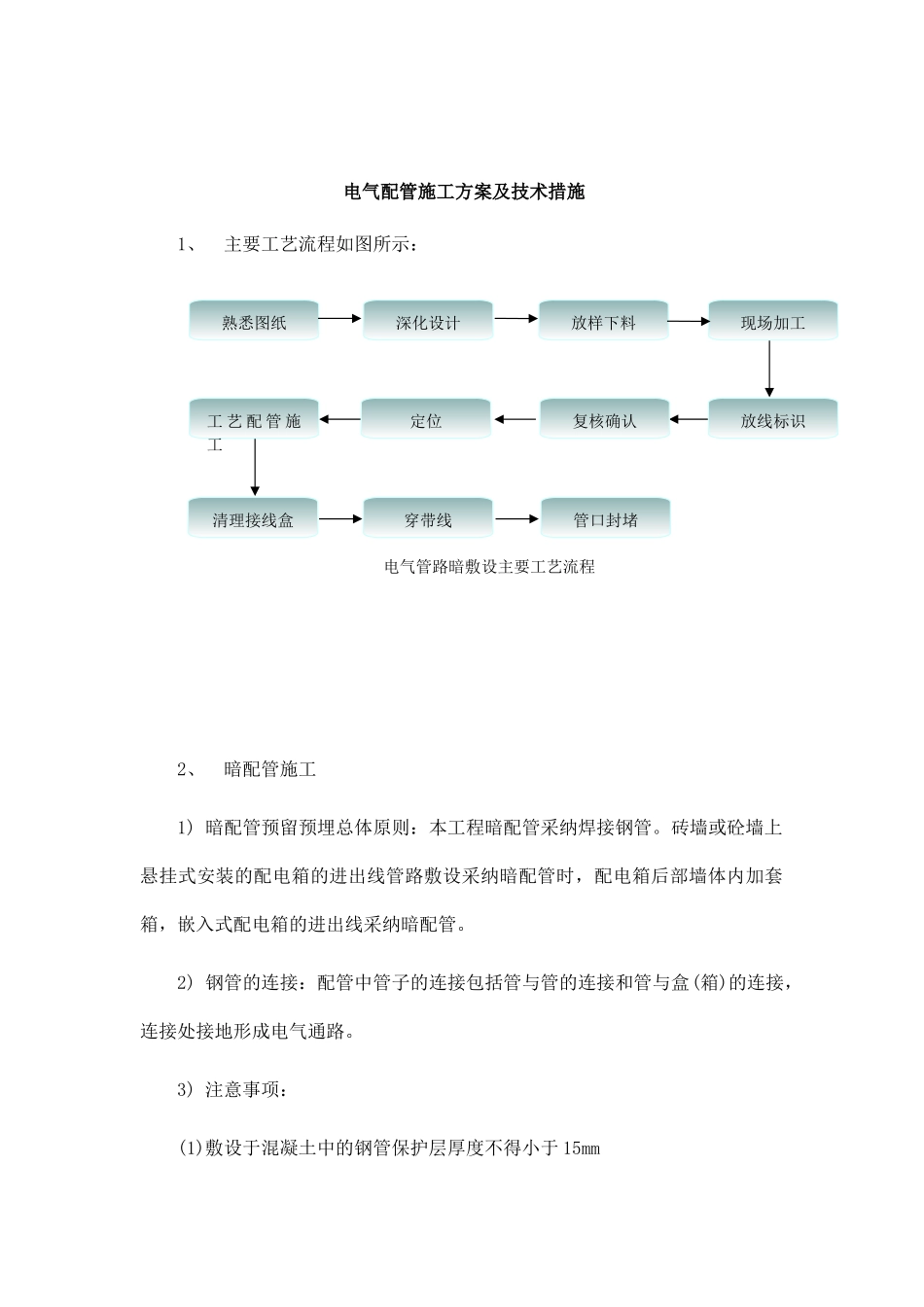

电气配管施工方案及技术措施_第1页
1/2

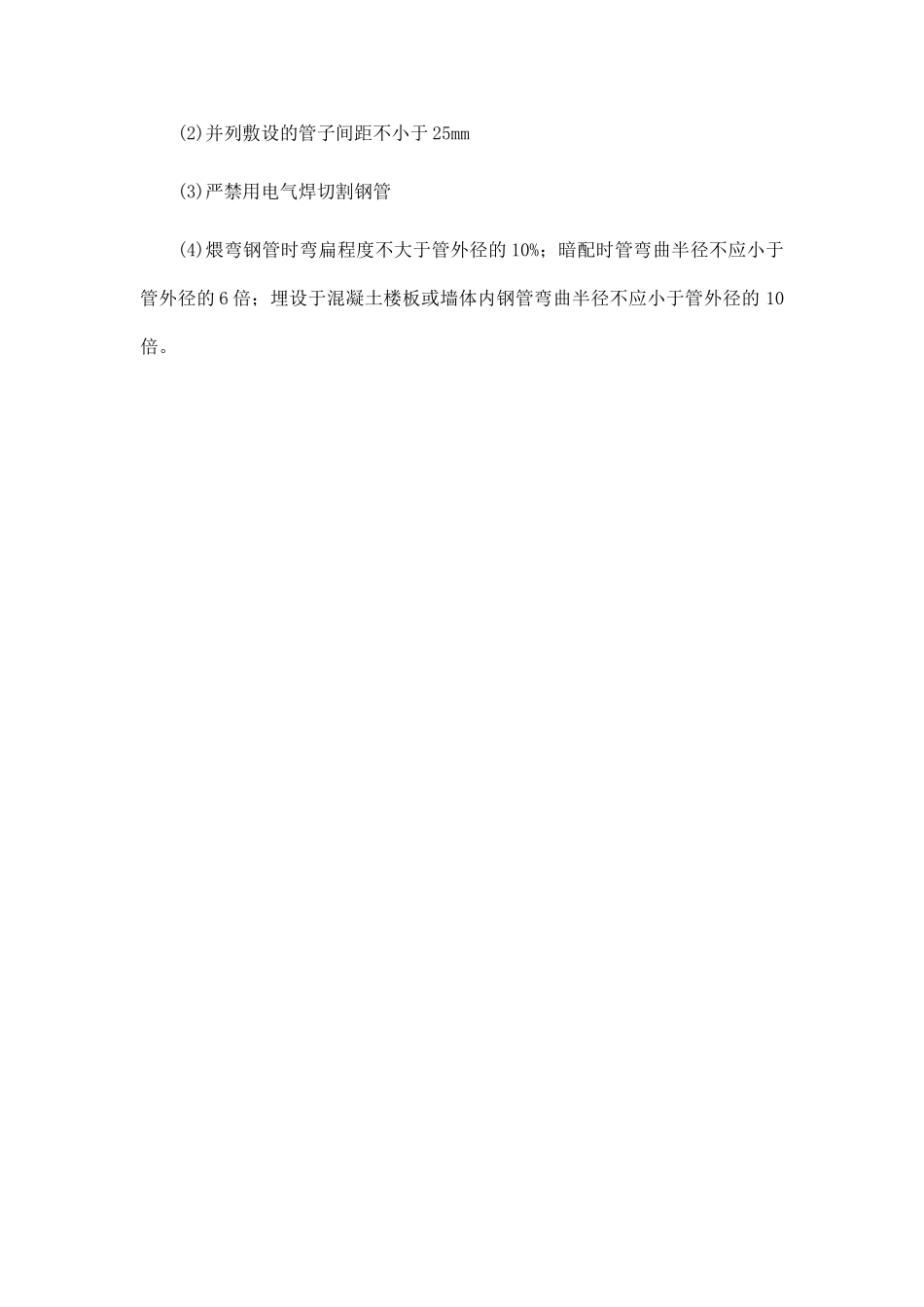

电气配管施工方案及技术措施_第2页
2/2
电气配管施工方案及技术措施1、 主要工艺流程如图所示:2、 暗配管施工1) 暗配管预留预埋总体原则:本工程暗配管采纳焊接钢管。砖墙或砼墙上悬挂式安装的配电箱的进出线管路敷设采纳暗配管时,配电箱后部墙体内加套箱,嵌入式配电箱的进出线采纳暗配管。2) 钢管的连接:配管中管子的连接包括管与管的连接和管与盒(箱)的连接,连接处接地形成电气通路。3) 注意事项:(1)敷设于混凝土中的钢管保护层厚度不得小于 15mm电气管路暗敷设主要工艺流程熟悉图纸深化设计放样下料现场加工工 艺 配 管 施工定位复核确认放线标识清理接线盒穿带线管口封堵(2)并列敷设的管子间距不小于 25mm(3)严禁用电气焊切割钢管(4)煨弯钢管时弯扁程度不大于管外径的 10%;暗配时管弯曲半径不应小于管外径的 6 倍;埋设于混凝土楼板或墙体内钢管弯曲半径不应小于管外径的 10倍。
