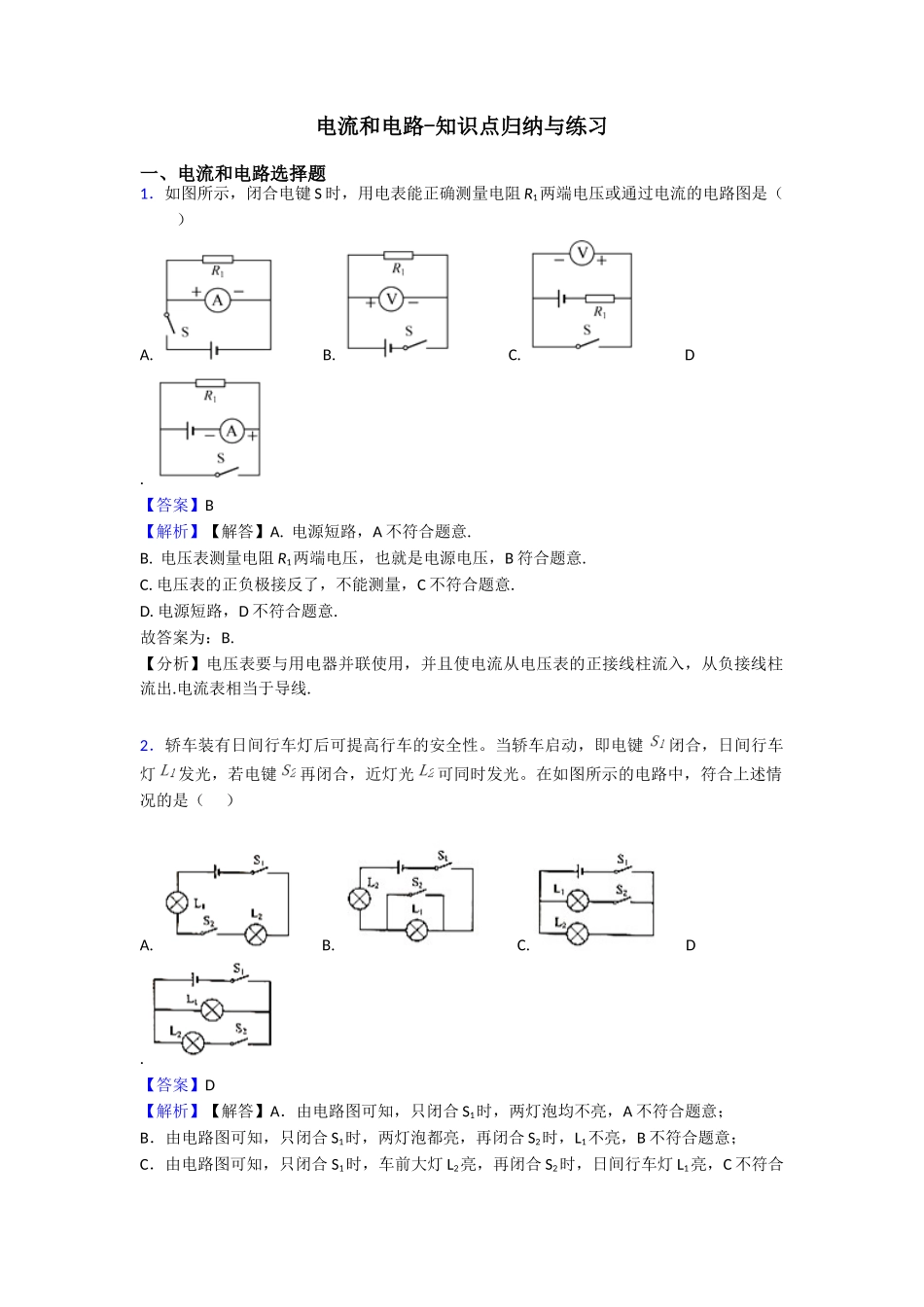

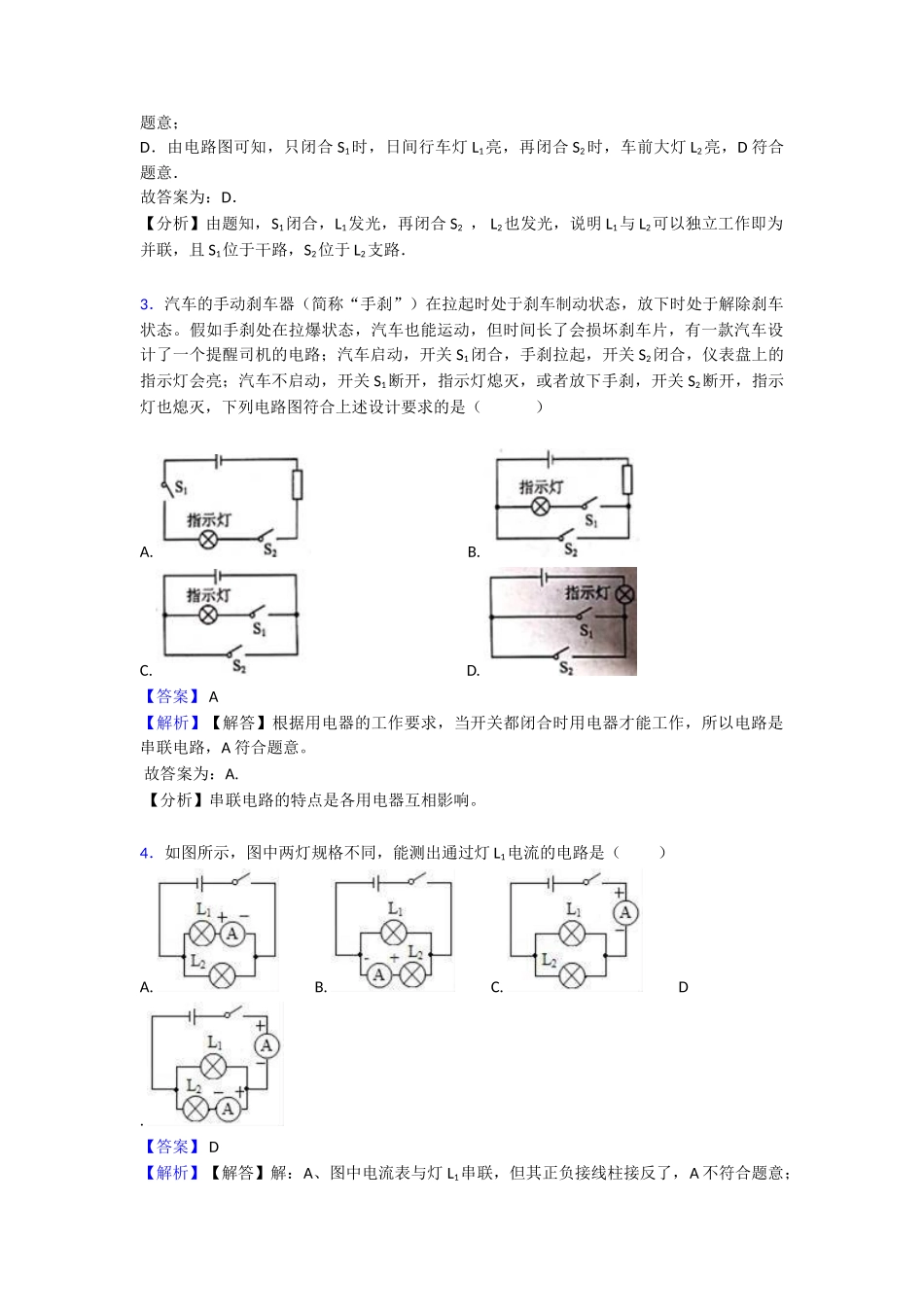

电流和电路-知识点归纳与练习一、电流和电路选择题1．如图所示，闭合电键 S 时，用电表能正确测量电阻 R1两端电压或通过电流的电路图是（ ） A. B. C. D. 【答案】B 【解析】【解答】A. 电源短路，A 不符合题意. B. 电压表测量电阻 R1两端电压，也就是电源电压，B 符合题意.C. 电压表的正负极接反了，不能测量，C 不符合题意. D. 电源短路，D 不符合题意.故答案为：B.【分析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出.电流表相当于导线.2．轿车装有日间行车灯后可提高行车的安全性。当轿车启动，即电键 闭合，日间行车灯 发光，若电键 再闭合，近灯光 可同时发光。在如图所示的电路中，符合上述情况的是（ ） A. B. C. D. 【答案】D 【解析】【解答】A．由电路图可知，只闭合 S1时，两灯泡均不亮，A 不符合题意；B．由电路图可知，只闭合 S1时，两灯泡都亮，再闭合 S2时，L1不亮，B 不符合题意；C．由电路图可知，只闭合 S1时，车前大灯 L2亮，再闭合 S2时，日间行车灯 L1亮，C 不符合题意；D．由电路图可知，只闭合 S1时，日间行车灯 L1亮，再闭合 S2时，车前大灯 L2亮，D 符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合 S2 ， L2也发光，说明 L1与 L2可以独立工作即为并联，且 S1位于干路，S2位于 L2支路．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。假如手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关 S1闭合，手刹拉起，开关 S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关 S1断开，指示灯熄灭，或者放下手刹，开关 S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（ ） A. B. C. D. 【答案】 A 【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A 符合题意。 故答案为：A. 【分析】串联电路的特点是各用电器互相影响。4．如图所示，图中两灯规格不同，能测出通过灯 L1电流的电路是（ ） A. B. C. D. 【答案】 D 【解析】【解答】解：A、图中电流表与灯 L1串联，但其正负接线柱接反了，A 不符合题意； B、图中电流表与灯 L2串联，且电流正进负出，能正确测出通过灯 L2的电流，B 不符合题意；C、图中电流表接在干路上，且电流正进...
