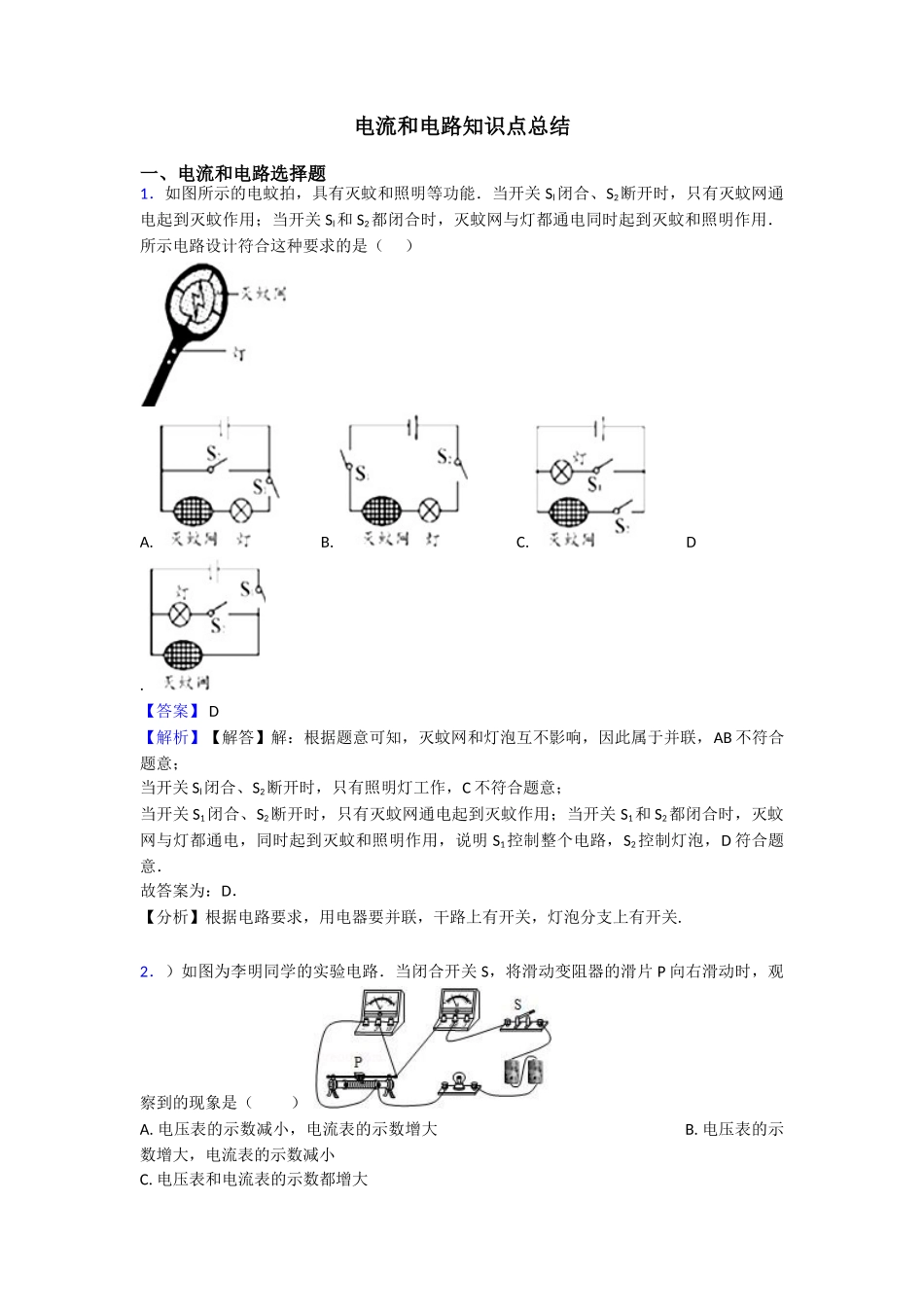

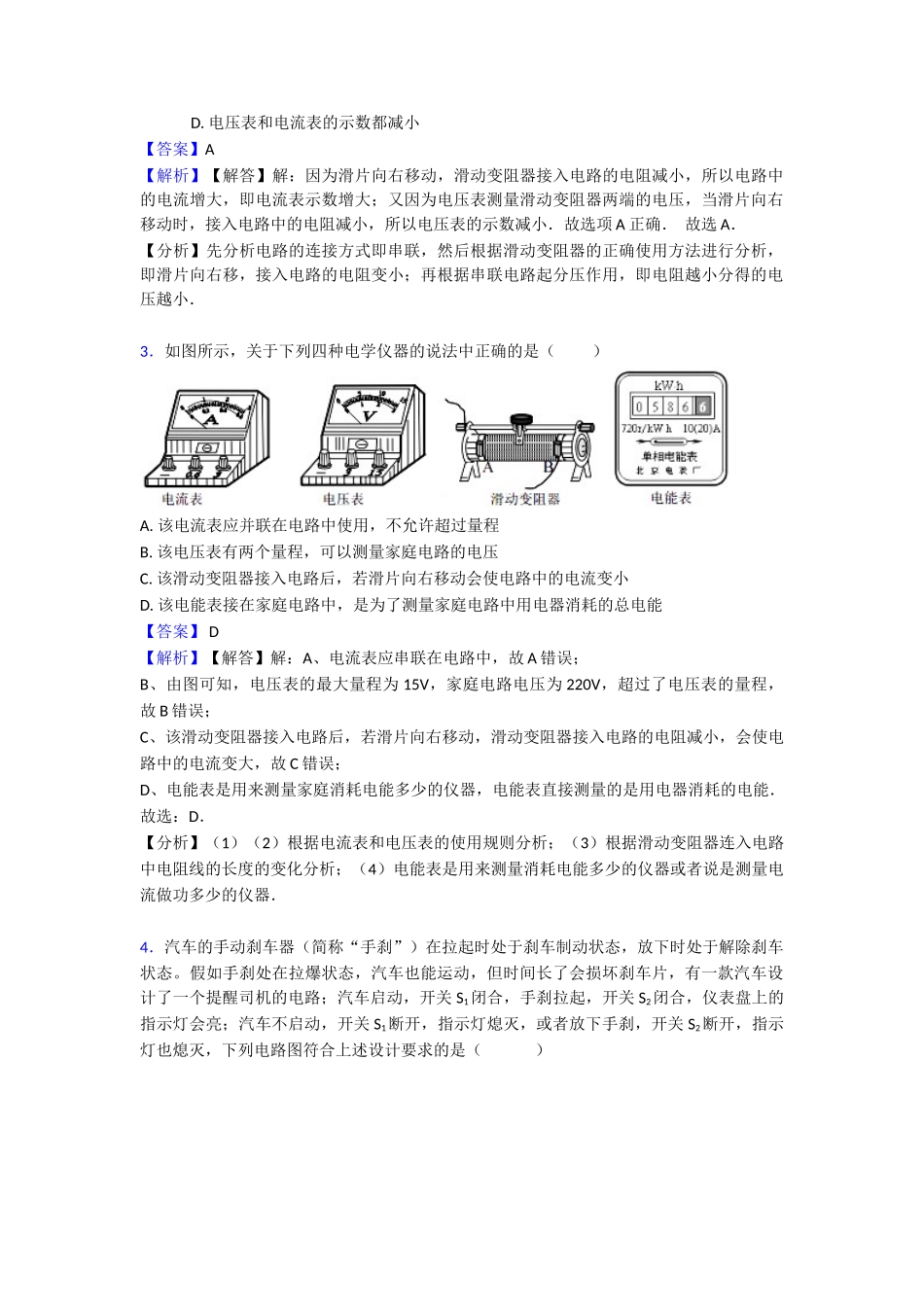

电流和电路知识点总结一、电流和电路选择题1．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关 Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关 Sl和 S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．所示电路设计符合这种要求的是（ ）A. B. C. D. 【答案】 D 【解析】【解答】解：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，AB 不符合题意；当开关 Sl闭合、S2断开时，只有照明灯工作，C 不符合题意；当开关 S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关 S1和 S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明 S1控制整个电路，S2控制灯泡，D 符合题意．故答案为：D．【分析】根据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.2．）如图为李明同学的实验电路．当闭合开关 S，将滑动变阻器的滑片 P 向右滑动时，观察到的现象是（ ） A. 电压表的示数减小，电流表的示数增大 B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大 D. 电压表和电流表的示数都减小【答案】A 【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项 A 正确． 故选 A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示，关于下列四种电学仪器的说法中正确的是（ ） A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D 【解析】【解答】解：A、电流表应串联在电路中，故 A 错误； B、由图可知，电压表的最大量程为 15V，家庭电路电压为 220V，超过了电压表的量程，故 B 错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故 C 错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则...
