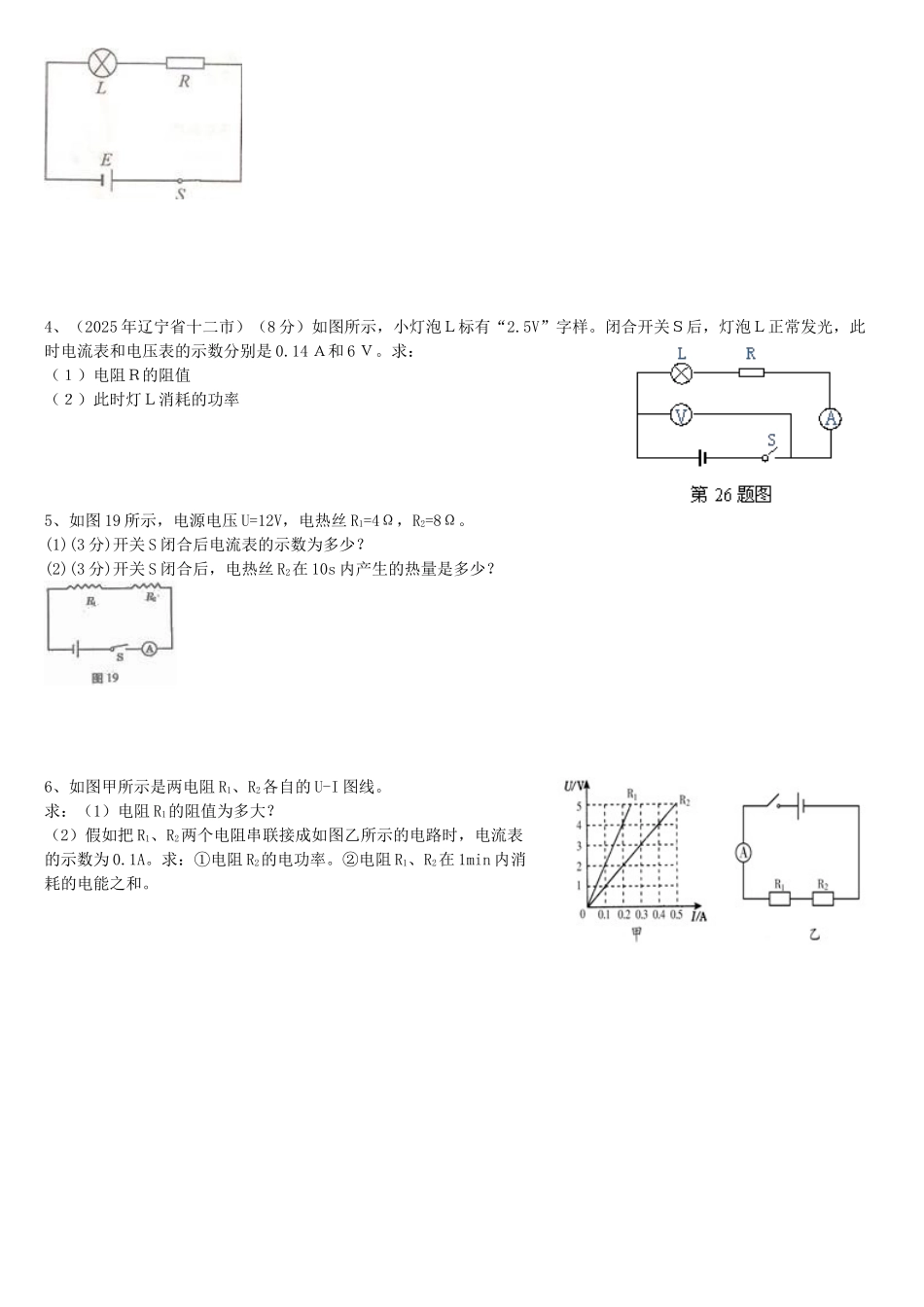

电学计算训练串并联电路的特点：电路 物理量类型电流电压电阻比例关系简单电路图串联电路并联电路电学计算公式汇总 类别物理量物理量符号基本单位及符号常用单位及符号单位换算计算公式电流电压电阻电功（电能）电功率电热针对训练：1、小红练习使用电压表时，连接了如图 22 所示的电路，已知电阻 R1为 5Ω、 R2为 15Ω。实验测得 R1两端的电压 U1为 1.5V，求： （1）通过 R1的电流。 （2）电源的总功率。 2、将 R1＝4Ω 的电阻和 R2＝6Ω 的电阻串联，接在 12V 的电源上，求：①总电阻 R；②电路中的电流 I；③ R1 两端的电压 U1 和电功率 P1？3、如图 14 所示，电源电压为 9V，标有“6 V 6 W”字样的灯泡正常发光。求 (1)灯泡的电阻；(2)电阻 R 的阻值大小和电功率？4、（2025 年辽宁省十二市）（8 分）如图所示，小灯泡Ｌ标有“2.5V”字样。闭合开关Ｓ后，灯泡Ｌ正常发光，此时电流表和电压表的示数分别是 0.14 Ａ和 6 Ｖ。求： （１）电阻Ｒ的阻值（２）此时灯Ｌ消耗的功率5、如图 19 所示，电源电压 U=12V，电热丝 R1=4Ω，R2=8Ω。 (1)(3 分)开关 S 闭合后电流表的示数为多少？(2)(3 分)开关 S 闭合后，电热丝 R2在 10s 内产生的热量是多少？6、如图甲所示是两电阻 R1、R2各自的 U-I 图线。 求：（1）电阻 R1的阻值为多大？（2）假如把 R1、R2两个电阻串联接成如图乙所示的电路时，电流表的示数为 0.1A。求：①电阻 R2的电功率。②电阻 R1、R2在 1min 内消耗的电能之和。
