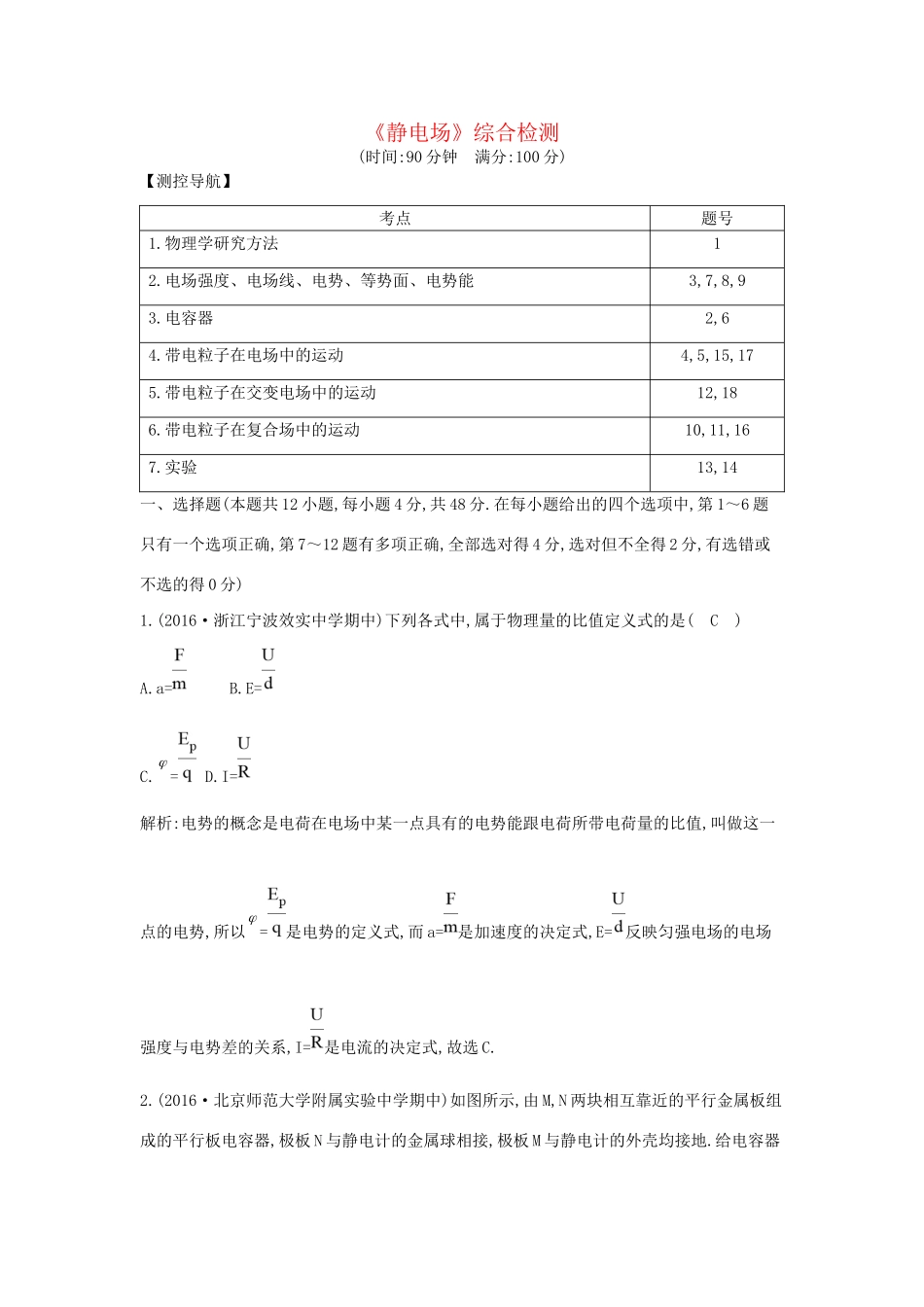

《静电场》综合检测(时间:90分钟满分:100分)【测控导航】考点题号1.物理学研究方法12.电场强度、电场线、电势、等势面、电势能3,7,8,93.电容器2,64.带电粒子在电场中的运动4,5,15,175.带电粒子在交变电场中的运动12,186.带电粒子在复合场中的运动10,11,167.实验13,14一、选择题(本题共12小题,每小题4分,共48分.在每小题给出的四个选项中,第1～6题只有一个选项正确,第7～12题有多项正确,全部选对得4分,选对但不全得2分,有选错或不选的得0分)1.(2016·浙江宁波效实中学期中)下列各式中,属于物理量的比值定义式的是(C)A.a=B.E=C.=D.I=解析:电势的概念是电荷在电场中某一点具有的电势能跟电荷所带电荷量的比值,叫做这一点的电势,所以=是电势的定义式,而a=是加速度的决定式,E=反映匀强电场的电场强度与电势差的关系,I=是电流的决定式,故选C.2.(2016·北京师范大学附属实验中学期中)如图所示,由M,N两块相互靠近的平行金属板组成的平行板电容器,极板N与静电计的金属球相接,极板M与静电计的外壳均接地.给电容器充电,静电计指针张开一定角度.以下实验过程中电容器所带电荷量可认为不变.下列操作能使静电计指针张角变大的是(A)A.将M板向上平移B.将M板沿水平方向向右靠近N板C.在M,N之间插入有机玻璃板D.在M,N之间插入金属板,且不和M,N接触解析:根据公式C==可知,静电计指针张角变大是因为U增大.将M板向上平移,则S减小,d,Q均不变,故U增大,选项A正确;将M板沿水平方向向右靠近N板,则d减小,S,Q均不变,故U减小;在M,N之间插入有机玻璃板,则εr变大,故U减小;在M,N之间插入金属板,且不和M,N接触,则d减小,故电容C变大,在Q不变的情况下,U变小,故选项B,C,D均错误.3.电场中的三条等势线如图中实线a,b,c所示,三条等势线的电势a>b>c.一电子以沿PQ方向的初速度,仅在电场力的作用下沿直线从P运动到Q,则这一过程中电子运动的vt图像大致是图中的(A)解析:由图可知,此电场为非匀强电场,由等势面的疏密可知Q点处电场强度小于P点处电场强度,电子仅在电场力作用下沿直线从P运动到Q,做加速度越来越小的运动,这一过程电子运动的vt图像可能是A.4.(2016·浙江绍兴期中)一个动能为Ek的带电粒子,垂直于电场线方向飞入平行板电容器,飞出电容器时动能为2Ek,如果使这个带电粒子的初速度变为原来的两倍,则它飞出电容器时的动能变为(C)A.8EkB.5EkC.4.25EkD.4Ek解析:动能为Ek的带电粒子,垂直于电场线方向飞入平行板电容器,飞出电容器时动能为2Ek,则电场力做功为W=Ek;若使这个带电粒子的初速度变为原来的两倍,动能变为4Ek,则在偏转电场中运动的时间减半,根据y=at2可知偏转距离变为原来的,根据W=Eqy可知电场力做功变为原来的,即动能增量变为原来的,即它飞出电容器时的动能变为4.25Ek,故选C.5.(2016·广东佛山六校联考)在绝缘光滑的水平面上x=-3L和x=3L两处分别固定两个电荷QA,QB,两电荷连线之间的电势φ与位置x之间的关系图像如图所示,图中x=L点为图线的最低点,若在x=2L处由静止释放一个质量为m、带电荷量为+q的带电小球(可视为质点),下列有关说法正确的是(A)A.小球在x=L处的速度最大B.小球可以到达x=-2L点处C.小球将以x=L点为中点做往复运动D.QA,QB为异种电荷,且QA>QB解析:据φx图像切线的斜率等于场强E,知x=L处场强为零.x在L到3L内,场强向左,小球向左加速运动,到x=L处加速度为0,从x=L向左运动时,场强向右,电场力向右,做减速运动,所以小球在x=L处的速度最大,故选项A正确;根据动能定理得qU=0,得U=0,所以小球能运动到电势与出发点相同的位置,由图知向左最远能到达x=-L点处,然后小球向右运动,小球将以x=0.5L点为中心做往复运动,不能到达x=-2L点处,故选项B,C错误;x=L处场强为零,QA,QB为同种电荷,根据点电荷场强公式E=k,知电荷QA离x=L处较远,所以QA>QB,故选项D错误.6.(2016·北京四中期末)如图所示,平行板电容器与电动势为E的直流电源连接,下极板接地.一带电油滴位于电容器中的P点且处于静止状态.现将平行板电容器的下极板竖直向上移动一小段距离,以下判断不正确的是(C)A.带点油滴将沿竖直方向向上运动B.P点的电势将降低C.电容器所带电荷量将减少D.平行板电容器的电容将变大解析:电源的电动势不变,故电容器的两端电压不变,当平...
