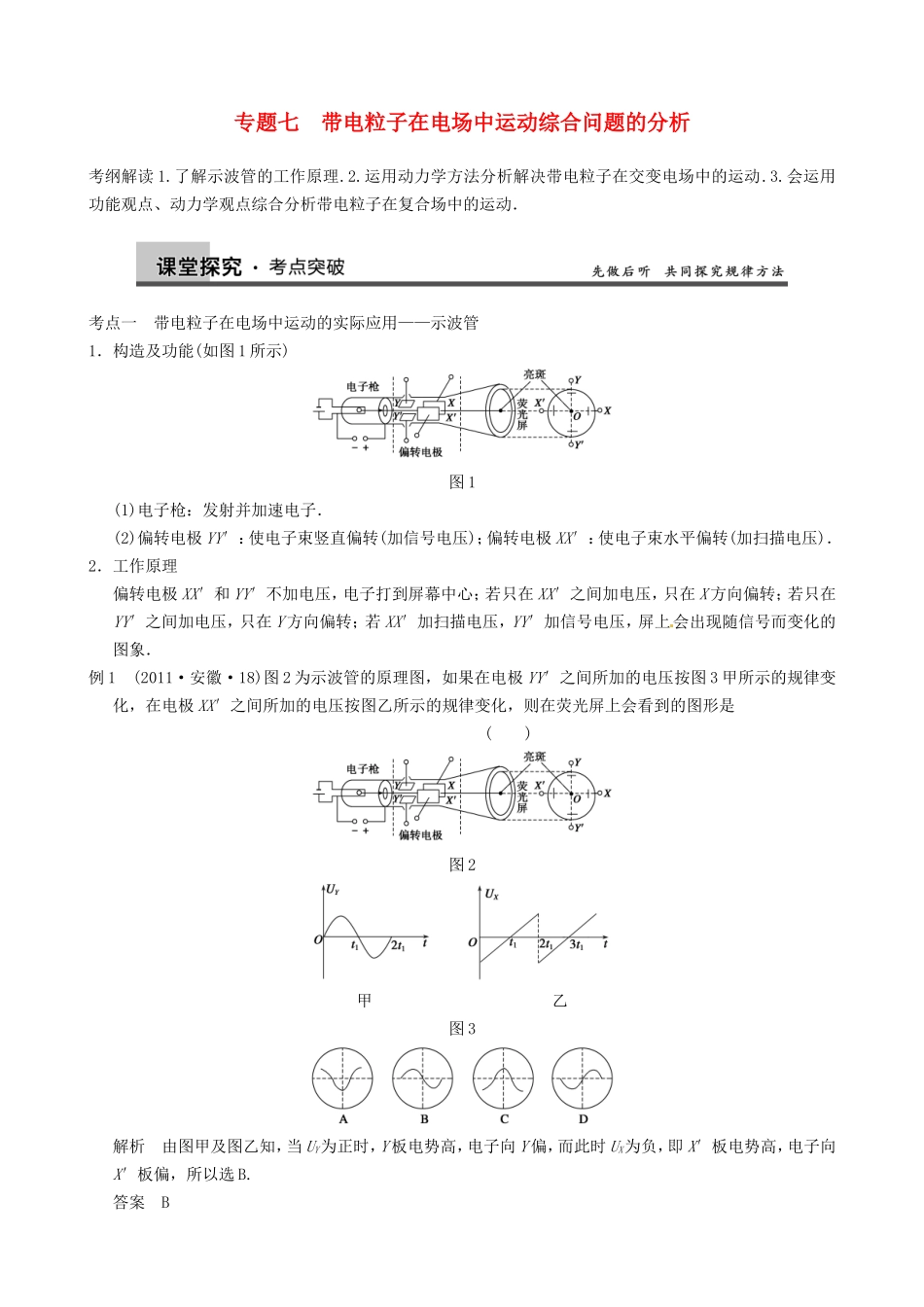

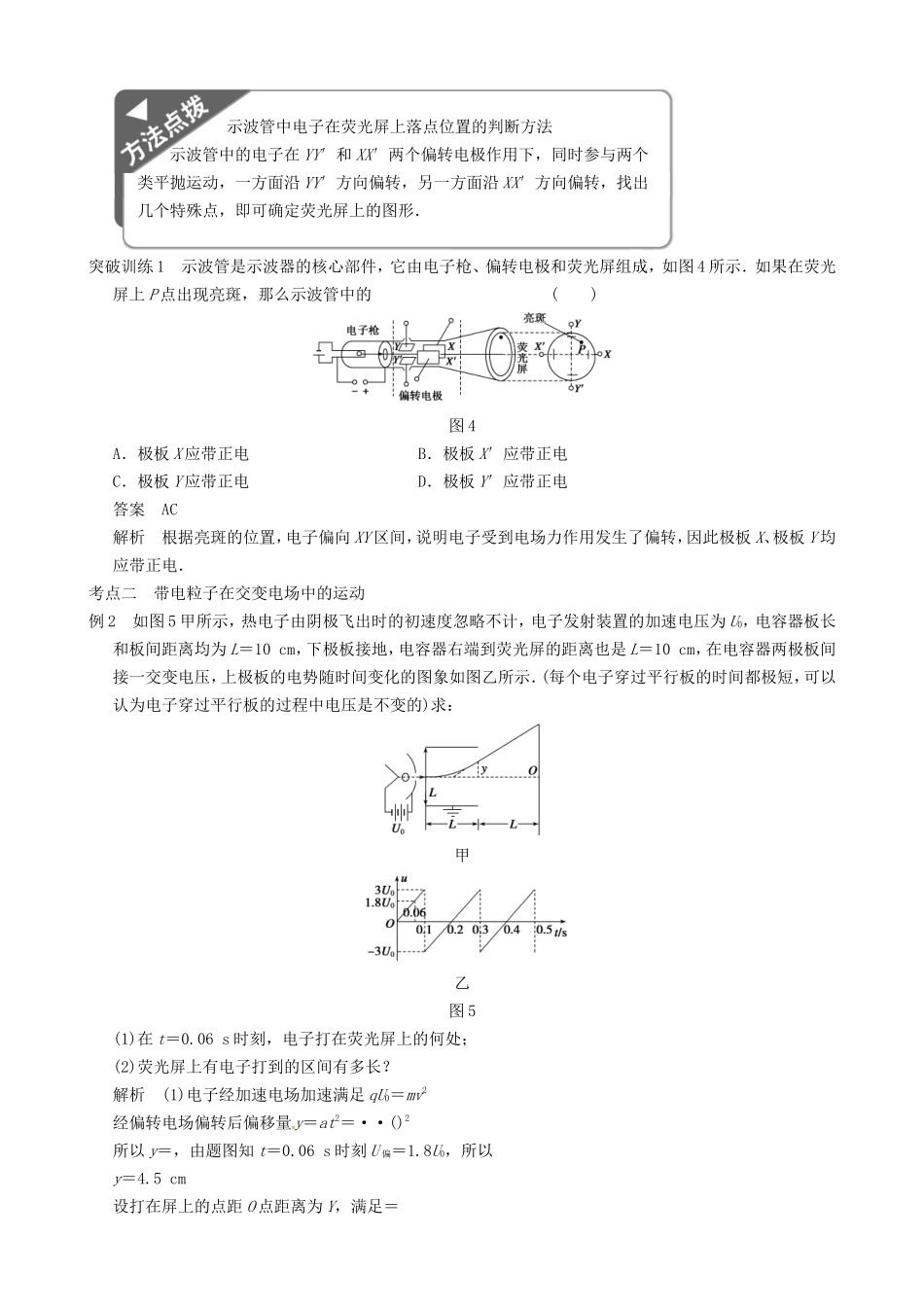

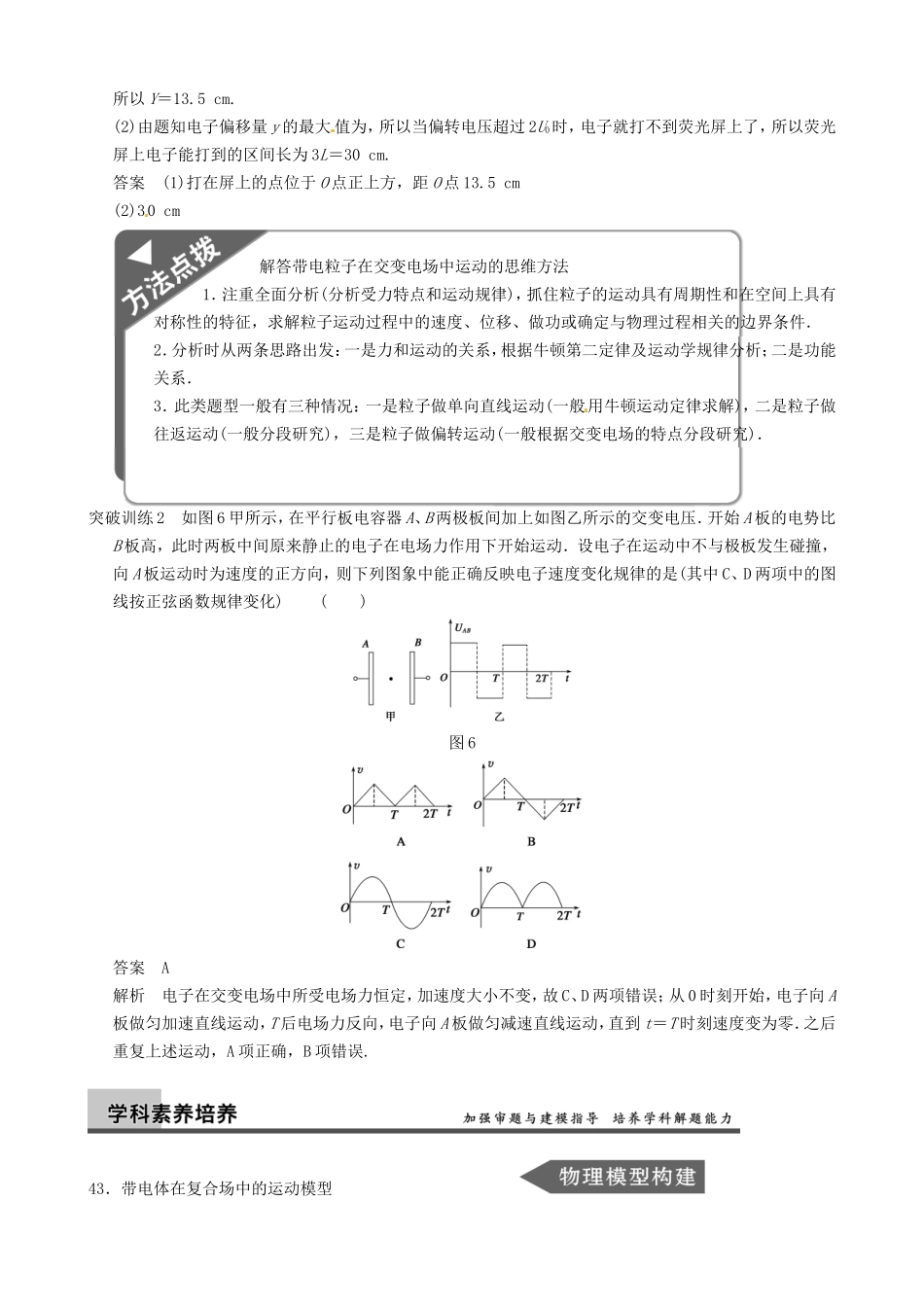

专题七带电粒子在电场中运动综合问题的分析考纲解读1.了解示波管的工作原理.2.运用动力学方法分析解决带电粒子在交变电场中的运动.3.会运用功能观点、动力学观点综合分析带电粒子在复合场中的运动．考点一带电粒子在电场中运动的实际应用——示波管1．构造及功能(如图1所示)图1(1)电子枪：发射并加速电子．(2)偏转电极YY′：使电子束竖直偏转(加信号电压)；偏转电极XX′：使电子束水平偏转(加扫描电压)．2．工作原理偏转电极XX′和YY′不加电压，电子打到屏幕中心；若只在XX′之间加电压，只在X方向偏转；若只在YY′之间加电压，只在Y方向偏转；若XX′加扫描电压，YY′加信号电压，屏上会出现随信号而变化的图象．例1(2011·安徽·18)图2为示波管的原理图，如果在电极YY′之间所加的电压按图3甲所示的规律变化，在电极XX′之间所加的电压按图乙所示的规律变化，则在荧光屏上会看到的图形是()图2甲乙图3解析由图甲及图乙知，当UY为正时，Y板电势高，电子向Y偏，而此时UX为负，即X′板电势高，电子向X′板偏，所以选B.答案B示波管中电子在荧光屏上落点位置的判断方法示波管中的电子在YY′和XX′两个偏转电极作用下，同时参与两个类平抛运动，一方面沿YY′方向偏转，另一方面沿XX′方向偏转，找出几个特殊点，即可确定荧光屏上的图形．突破训练1示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图4所示．如果在荧光屏上P点出现亮斑，那么示波管中的()图4A．极板X应带正电B．极板X′应带正电C．极板Y应带正电D．极板Y′应带正电答案AC解析根据亮斑的位置，电子偏向XY区间，说明电子受到电场力作用发生了偏转，因此极板X、极板Y均应带正电．考点二带电粒子在交变电场中的运动例2如图5甲所示，热电子由阴极飞出时的初速度忽略不计，电子发射装置的加速电压为U0，电容器板长和板间距离均为L＝10cm，下极板接地，电容器右端到荧光屏的距离也是L＝10cm，在电容器两极板间接一交变电压，上极板的电势随时间变化的图象如图乙所示．(每个电子穿过平行板的时间都极短，可以认为电子穿过平行板的过程中电压是不变的)求：甲乙图5(1)在t＝0.06s时刻，电子打在荧光屏上的何处；(2)荧光屏上有电子打到的区间有多长？解析(1)电子经加速电场加速满足qU0＝mv2经偏转电场偏转后偏移量y＝at2＝··()2所以y＝，由题图知t＝0.06s时刻U偏＝1.8U0，所以y＝4.5cm设打在屏上的点距O点距离为Y，满足＝所以Y＝13.5cm.(2)由题知电子偏移量y的最大值为，所以当偏转电压超过2U0时，电子就打不到荧光屏上了，所以荧光屏上电子能打到的区间长为3L＝30cm.答案(1)打在屏上的点位于O点正上方，距O点13.5cm(2)30cm解答带电粒子在交变电场中运动的思维方法1．注重全面分析(分析受力特点和运动规律)，抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件．2．分析时从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系．3．此类题型一般有三种情况：一是粒子做单向直线运动(一般用牛顿运动定律求解)，二是粒子做往返运动(一般分段研究)，三是粒子做偏转运动(一般根据交变电场的特点分段研究)．突破训练2如图6甲所示，在平行板电容器A、B两极板间加上如图乙所示的交变电压．开始A板的电势比B板高，此时两板中间原来静止的电子在电场力作用下开始运动．设电子在运动中不与极板发生碰撞，向A板运动时为速度的正方向，则下列图象中能正确反映电子速度变化规律的是(其中C、D两项中的图线按正弦函数规律变化)()图6答案A解析电子在交变电场中所受电场力恒定，加速度大小不变，故C、D两项错误；从0时刻开始，电子向A板做匀加速直线运动，T后电场力反向，电子向A板做匀减速直线运动，直到t＝T时刻速度变为零．之后重复上述运动，A项正确，B项错误.43．带电体在复合场中的运动模型1．模型概述各种性质的场与实物(分子和原子的构成物质)的根本区别之一是场具有叠加性，即几个场可以同时占据同一空间，从而形成复合场．对于复合场中的力学问题，可以根据力的独立作用原理分别研究每种场力对物体的作用效果，也可...
