精装修深化设计图纸

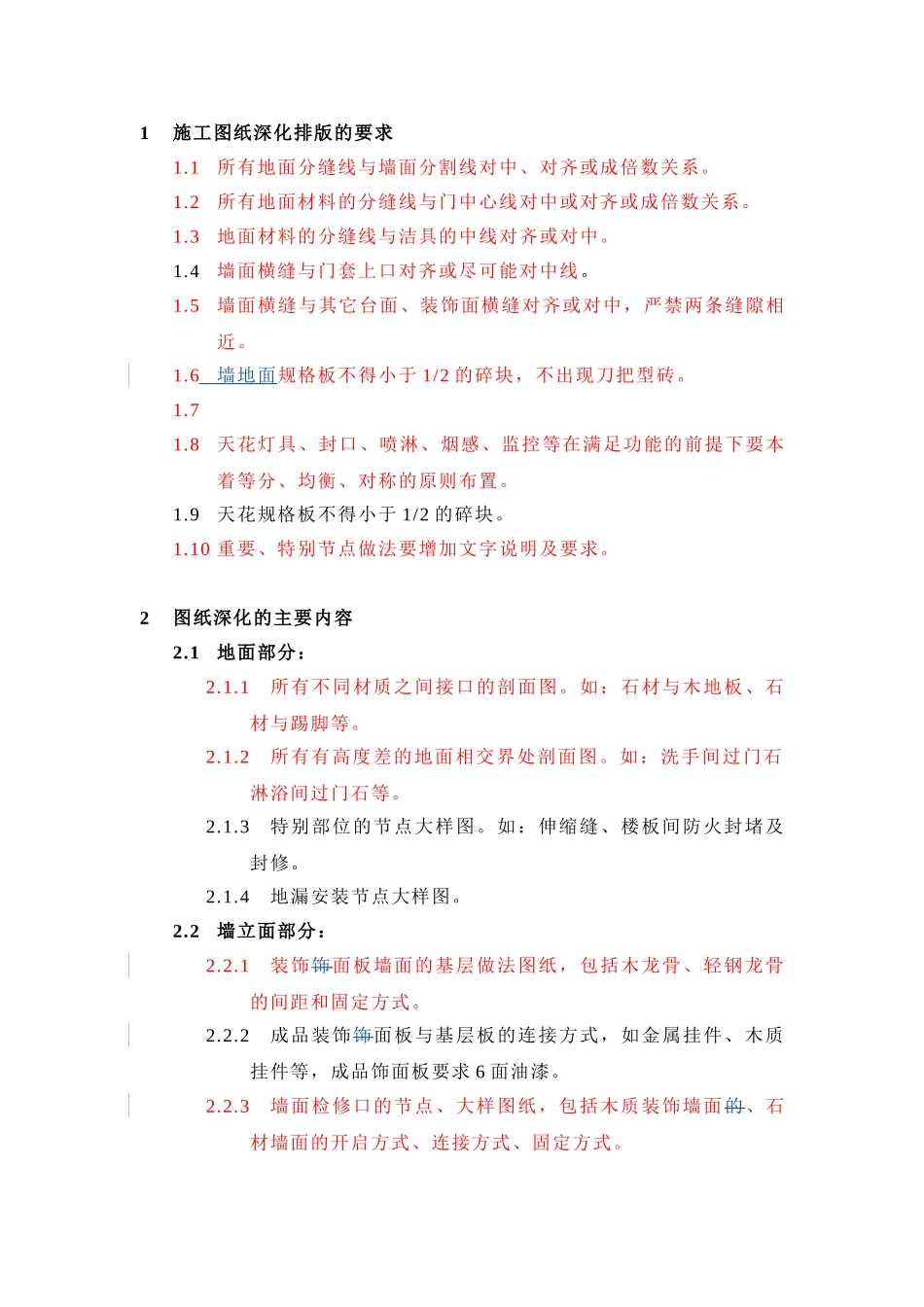

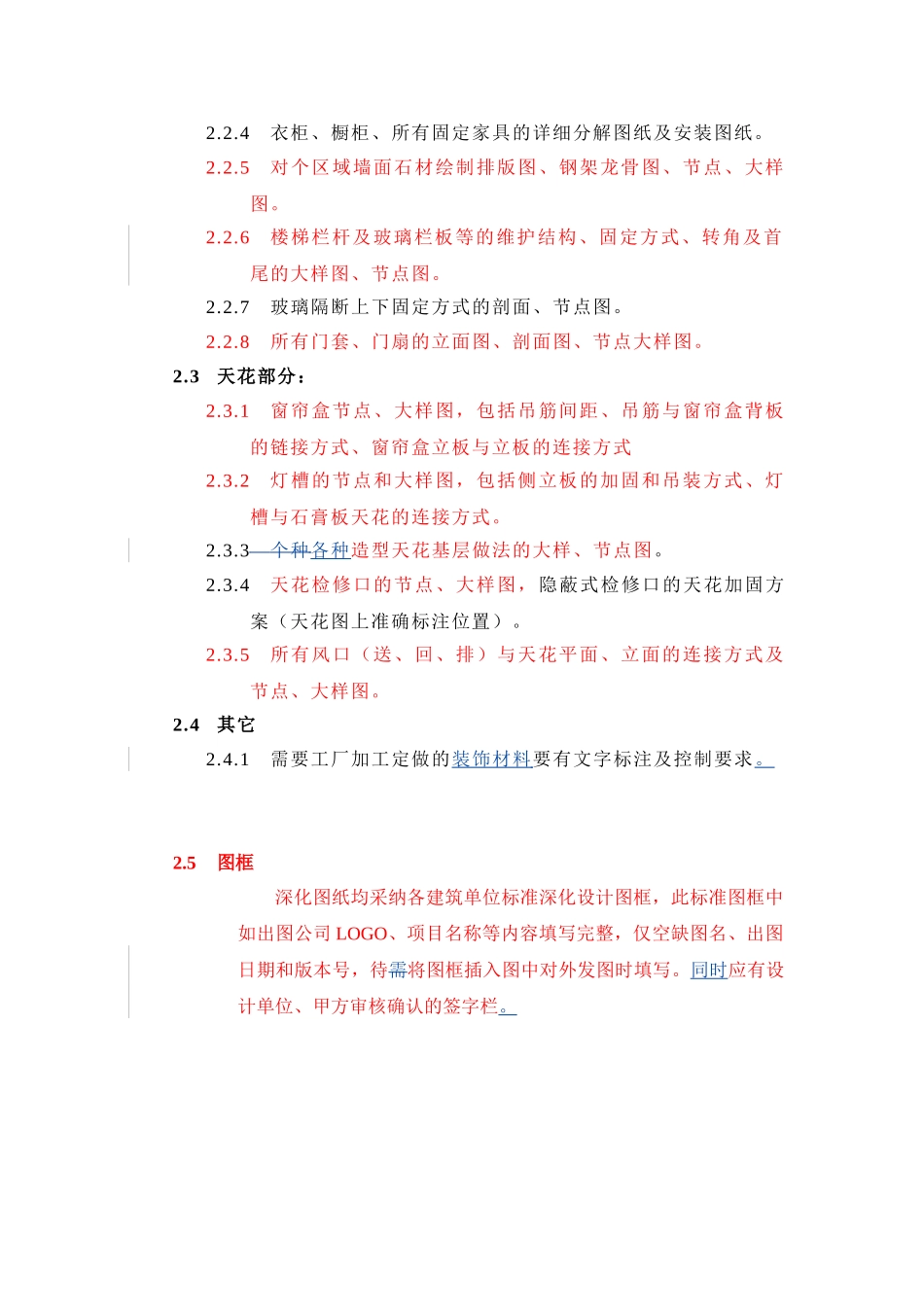

1施工图纸深化排版的要求1.1所有地面分缝线与墙面分割线对中、对齐或成倍数关系。1.2所有地面材料的分缝线与门中心线对中或对齐或成倍数关系。1.3地面材料的分缝线与洁具的中线对齐或对中。1.4墙面横缝与门套上口对齐或尽可能对中线。1.5墙面横缝与其它台面、装饰面横缝对齐或对中，严禁两条缝隙相近。1.6 墙地面 规格板不得小于 1/2 的碎块，不出现刀把型砖。1.71.8天花灯具、封口、喷淋、烟感、监控等在满足功能的前提下要本着等分、均衡、对称的原则布置。1.9天花规格板不得小于 1/2 的碎块。1.10 重要、特别节点做法要增加文字说明及要求。2图纸深化的主要内容2.1地面部分：2.1.1所有不同材质之间接口的剖面图。如：石材与木地板、石材与踢脚等。2.1.2所有有高度差的地面相交界处剖面图。如：洗手间过门石淋浴间过门石等。2.1.3特别部位的节点大样图。如：伸缩缝、楼板间防火封堵及封修。2.1.4地漏安装节点大样图。2.2墙立面部分：2.2.1装饰饰 面板墙面的基层做法图纸，包括木龙骨、轻钢龙骨的间距和固定方式。2.2.2成品装饰饰 面板与基层板的连接方式，如金属挂件、木质挂件等，成品饰面板要求 6 面油漆。2.2.3墙面检修口的节点、大样图纸，包括木质装饰墙面的 、石材墙面的开启方式、连接方式、固定方式。2.2.4衣柜、橱柜、所有固定家具的详细分解图纸及安装图纸。2.2.5对个区域墙面石材绘制排版图、钢架龙骨图、节点、大样图。2.2.6楼梯栏杆及玻璃栏板等的维护结构、固定方式、转角及首尾的大样图、节点图。2.2.7玻璃隔断上下固定方式的剖面、节点图。2.2.8所有门套、门扇的立面图、剖面图、节点大样图。2.3天花部分：2.3.1窗帘盒节点、大样图，包括吊筋间距、吊筋与窗帘盒背板的链接方式、窗帘盒立板与立板的连接方式2.3.2灯槽的节点和大样图，包括侧立板的加固和吊装方式、灯槽与石膏板天花的连接方式。2.3.3 个种 各种 造型天花基层做法的大样、节点图。2.3.4天花检修口的节点、大样图，隐蔽式检修口的天花加固方案（天花图上准确标注位置）。2.3.5所有风口（送、回、排）与天花平面、立面的连接方式及节点、大样图。2.4其它2.4.1需要工厂加工定做的装饰材料 要有文字标注及控制要求。2.5图框深化图纸均采纳各建筑单位标准深化设计图框，此标准图框中如出图公司 LOGO、项目名称等内容填写完整，仅空缺图名、出图日期和版本号，待需将图框插入图中对外发图时填写。同时应有设计单位、甲方审核确认的签字栏。
