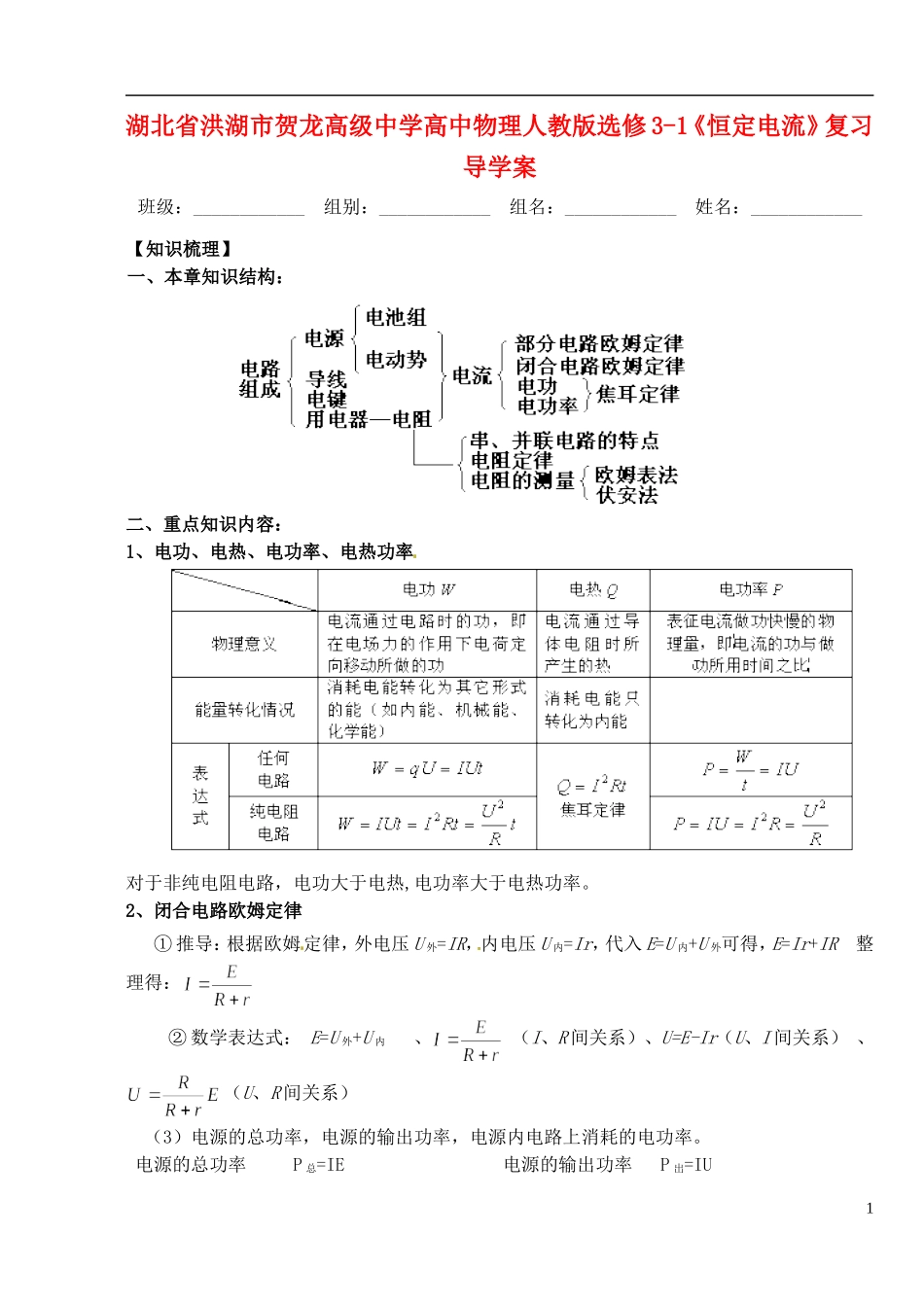

湖北省洪湖市贺龙高级中学高中物理人教版选修 3-1《恒定电流》复习导学案班级：____________ 组别：____________ 组名：____________ 姓名：____________【知识梳理】 一、本章知识结构： 二、重点知识内容：1、电功、电热、电功率、电热功率对于非纯电阻电路，电功大于电热,电功率大于电热功率。2、闭合电路欧姆定律① 推导：根据欧姆定律，外电压 U 外=IR，内电压 U 内=Ir，代入 E=U 内+U 外可得，E=Ir+IR 整理得：② 数学表达式： E=U 外+U 内 、 （I、R 间关系）、U=E-Ir（U、I 间关系） 、（U、R 间关系） （3）电源的总功率，电源的输出功率，电源内电路上消耗的电功率。 电源的总功率 P 总=IE 电源的输出功率 P 出=IU1电源内电路上消耗的电功率 P 内=IU'=I2r、由能量守恒定律，有 P 总=P 出+P 内 即 IE=IU+I2r（4）闭合电路的 U-I 图像右图中 a 为电源的 U-I 图象；b 为外电阻的 U-I 图象；两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示输出功率；a 的斜率的绝对值表示内阻大小； b的斜率的绝对值表示外电阻的大小；当两个斜率相等时（即内、外电阻相等时图中矩形面积最大，即输出功率最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）。3.电路中有关电容器的计算。⑴ 电容器跟与它并联的用电器的电压相等。⑵ 在计算出电容器的带电量后，必须同时判定两板的极性，并标在图上。⑶ 在充放电时，电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。（4）如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量之和4.电阻的测量（1）什么时候采用外接和内接？（2）两种接法的误差分析？（3）画出伏安法测电阻中滑动变阻器的分压式接法的电路图？5.测电动势及内阻 方法 1：伏安法 方法 2： 阻伏法 方法 3 :安阻法（请画出电路图并写出表达式）6.电表的改装（1）请画出将表头改装成电流表的电路图及所用电阻的表达式和电表量程的表达式（2）请画出将表头改装成电压表的电路图写出电阻的表达式和电表量程的表达式7.多用电表欧姆表基本构造：由电流表、调零电阻、电池、红黑表笔组成。（内电路请自己画出）2Uo IEU0 M （I0,U0）βαb aNI0 Im注意：（1）欧姆表测电阻时，指针越接近半偏位置，测量结果越准确。（2）欧姆调零：将红、黑表笔短接...
