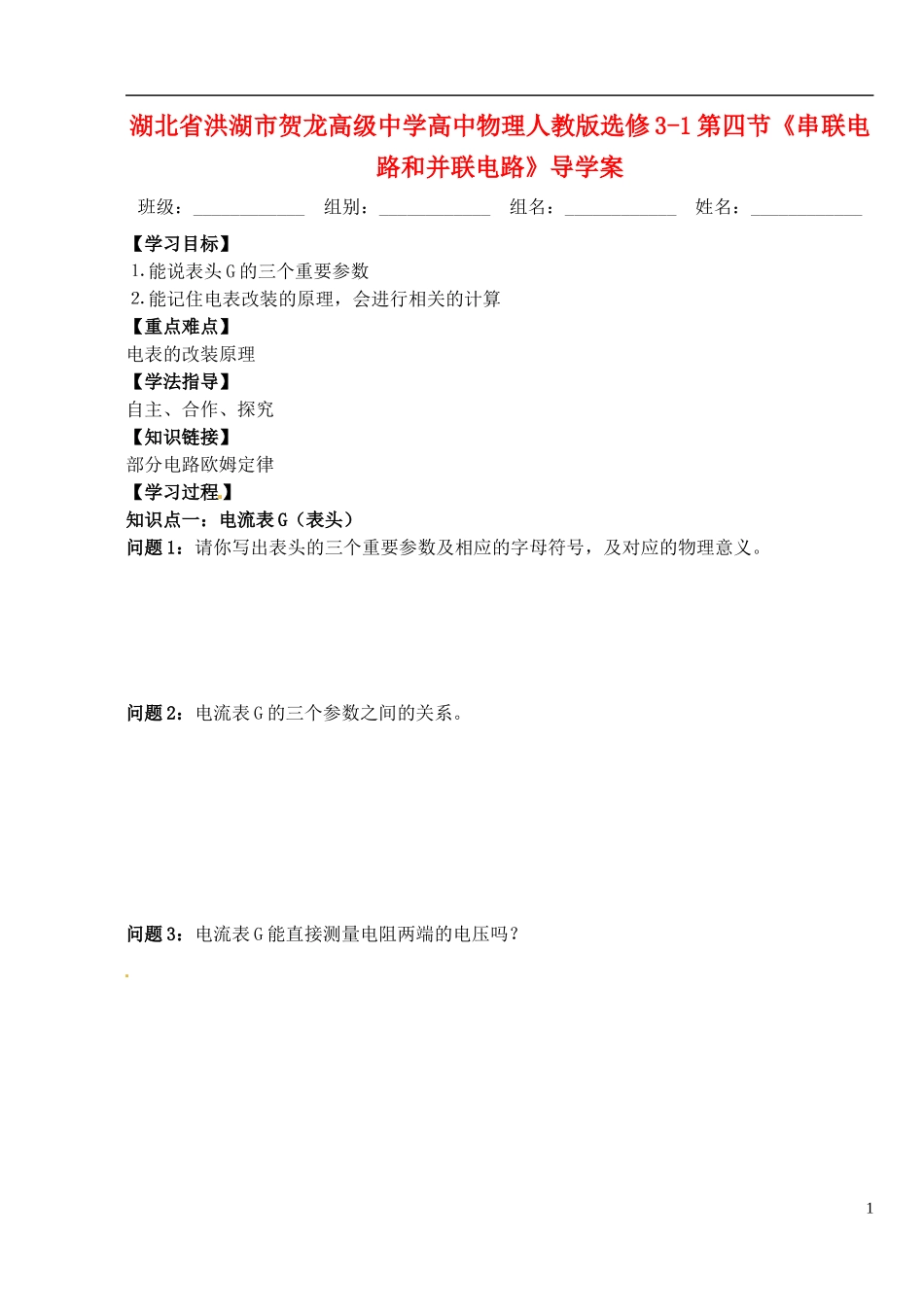

湖北省洪湖市贺龙高级中学高中物理人教版选修 3-1 第四节《串联电路和并联电路》导学案班级：____________ 组别：____________ 组名：____________ 姓名：____________【学习目标】⒈ 能说表头 G 的三个重要参数⒉ 能记住电表改装的原理，会进行相关的计算【重点难点】电表的改装原理【学法指导】自主、合作、探究【知识链接】部分电路欧姆定律【学习过程】知识点一：电流表 G（表头）问题 1：请你写出表头的三个重要参数及相应的字母符号，及对应的物理意义。问题 2：电流表 G 的三个参数之间的关系。问题 3：电流表 G 能直接测量电阻两端的电压吗？1问题 2：设改装后电压表的量程为Ｕ，请你计算分压电阻Ｒ。问题 3：设分压电阻为Ｒ，请你写出电压表内阻 Rv及量程 U 的表达式。问题 4：设量程的扩大倍数为ｎ，则 Ug、U、n 之间的关系是怎样的？并写出分压电阻 R 的表达式。知识点三：把电流表 G 改装成大量程的电流表问题 1：请你叙述改装的原理并画图。问题 2：设改装后的电流表的量程为 I，请你计算出分流电阻 R 的值。2问题 3：设分流电阻的阻值为 R，请你写出电流表量程 I 的表达式及电阻 RA的表达式。问题 4：设量程的扩大倍数为 n，则 n、Ig、I 之间的关系是怎样的？分流电阻 R 的表达式是怎样的？小结：【知识应用】1、 一个内阻为 100的电流表，允许通过的最大电流是 500，如果 想把它改装成量程为2.5A 的电流表应如何改装？2、 已知表头的内阻 Rg为 100，满偏电流 Ig为 3mA，要把它改装成量程是 6V 的电压表，应串联多大的电阻？要把它改装成量程是 3A 的电流表，应并联多大的电阻？3、 一个量程为 100的电流表内阻为 100 ，现串联一个 9900的电阻将它改装成电压表，该电压表的量 程是多少伏?如果用改装后的电压表测量某一电路，指针指在 80 3处，此时电压是多少伏？【归纳小结】【当堂检测】将分压电阻串联在电流表上，改装成电压表，下列说法中正确的是（ ）A.接上分压电阻后，增大了原电流表的满偏电压B.接上分压电阻后，电压按一定比例分配在电流表和分压电阻上，电流表的满偏电压不变C.如分压电阻是表头内阻的 n 倍，则电压表量程扩大到 n 倍D.通电时，通过电流表和分压电阻的电流一定相等【学习反思】4
