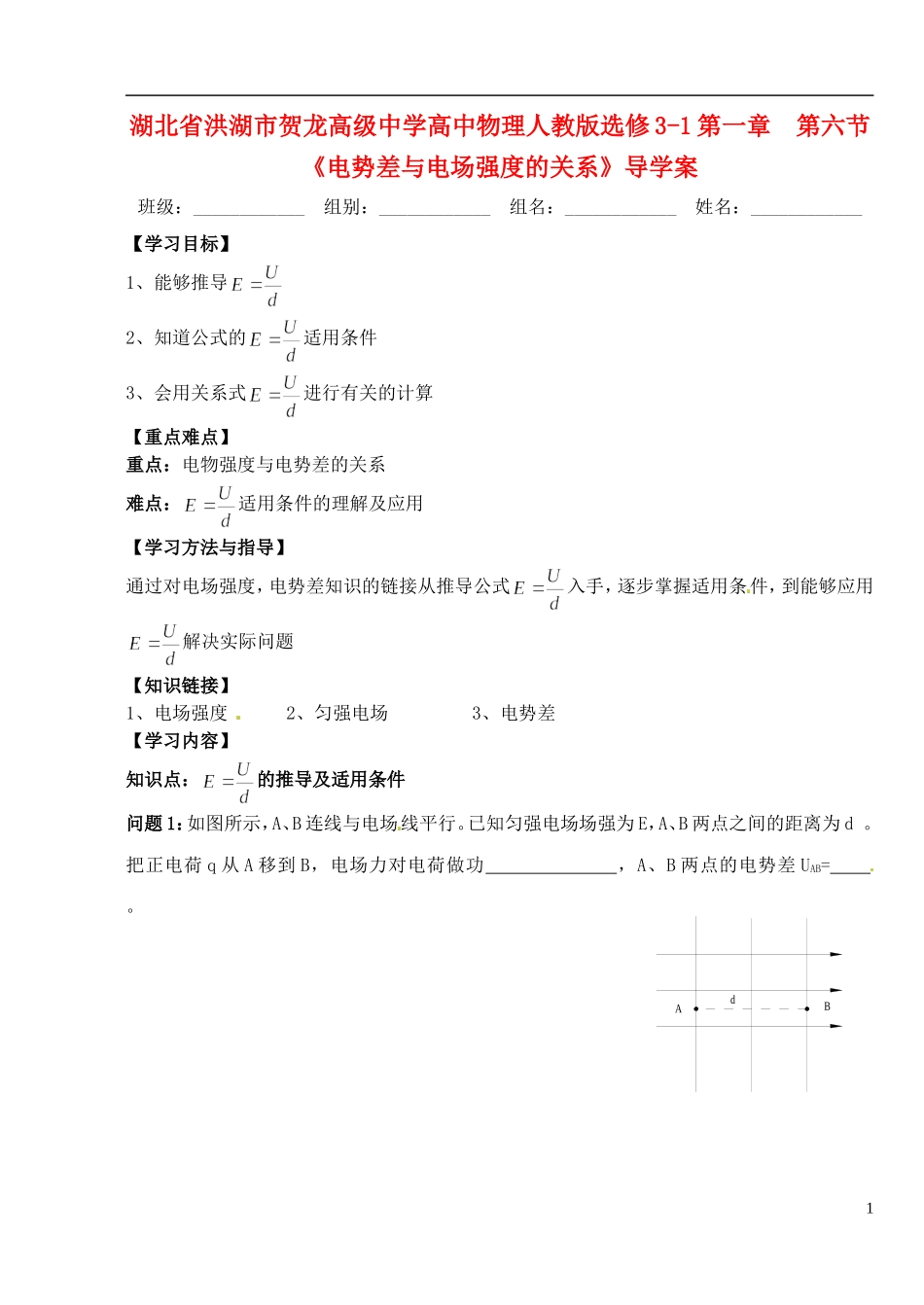

湖北省洪湖市贺龙高级中学高中物理人教版选修 3-1 第一章 第六节《电势差与电场强度的关系》导学案班级：____________ 组别：____________ 组名：____________ 姓名：____________【学习目标】1、能够推导2、知道公式的适用条件3、会用关系式进行有关的计算【重点难点】 重点：电物强度与电势差的关系难点：适用条件的理解及应用【学习方法与指导】通过对电场强度，电势差知识的链接从推导公式入手，逐步掌握适用条件，到能够应用解决实际问题【知识链接】1、电场强度 2、匀强电场 3、电势差【学习内容】知识点：的推导及适用条件问题 1：如图所示，A、B 连线与电场线平行。已知匀强电场场强为 E，A、B 两点之间的距离为 d 。把正电荷 q 从 A 移到 B，电场力对电荷做功 ，A、B 两点的电势差 UAB= 。1ABd小结：1、电场强度与电势差的关系____________________2、关系式中 d 表示____________________3、适用条件：上述关系式仅适用于 电场，对于 电场不适用。【知识应用】1、 如图所示，两块带电平行板相距 5cm，两板间的场强为，两板间的电势差为 V，电场中的 P1 点距 A 板为 0.5cm，P2 点距 B 板 1cm，则两点间的电势差为 ________V。2、思考：（1）沿电场的方向电势降低，电势降低的方向是电场的方向吗？（2）在匀强电场中，任何一条直线如图，有 AB=CD，那么 UAB=UCD吗？2- - - - - - - - - -+ + ++ + ++ + + +P1P2CD拓展：如图所示， AB=BC，是否有UA B=UBC？你能比较 UAB，UBC 的大小吗？【归纳小结】【当堂检测】（A 级）1.如图所示平行金属板 A、B 间有匀强电场，AB 间电压为 600V，A 板带正电接地 A、B 两板间距 12cm，C 点离 A 板 4cm，求（1）板间的电场强度（2）C 点的电势。（3）若将一电子从场外移地C 点，电场力做了多少功？做正功还是做负功？（B 级）2.如图，在匀强电场中有 a、b、c 三点，ab=5cm，ac=3cm，bc=4cm， 已知 Uab=12V E=400,则场强的方向应是（ ）A 由 a 向 b B 由 b 向 c C 由 a 向 c D 由 b 向 a3ABCABCabc（C 级）3 如图所示 a、b、c 为匀强电场（虚线所示的区域内）中某一平面上三个点，已知这三点电势大小分别为 Ua=6.0V Ub=-2.0V Uc=2.0V。试在图中画出电势等于 2.0V 的等势线，再画出一条电场线，表示出匀强电场的方向。（D 级）4 如图所示，A、B、C、D 是匀强电场中一正方形的四个顶点，其中 A、B、C 三点的电势分别为 UA＝15V U B＝3V UC＝－9V 则 D 点的电势 UD= V,电场强度的方向是 。【学习反思】4abcABCD
