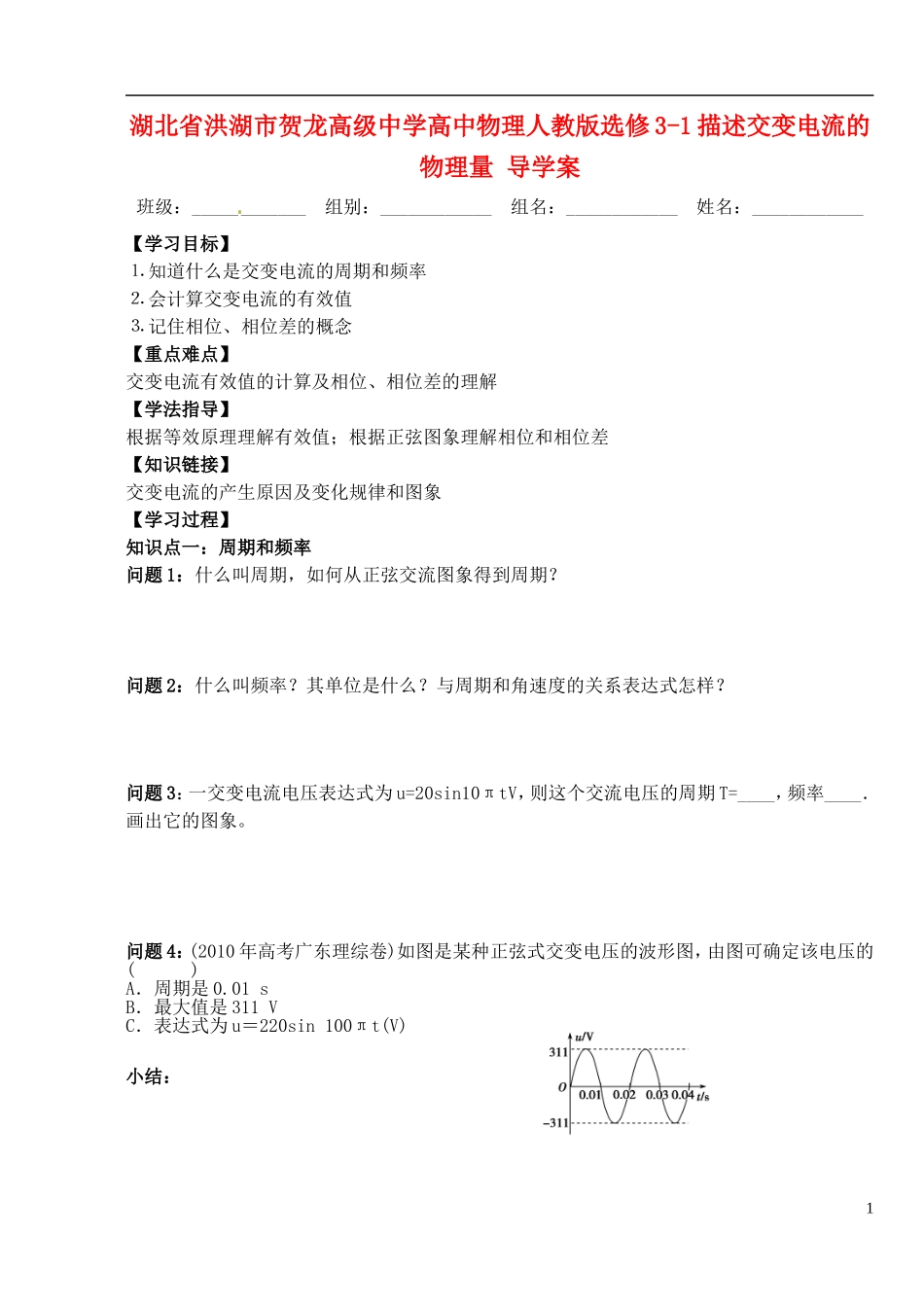

湖北省洪湖市贺龙高级中学高中物理人教版选修 3-1 描述交变电流的物理量 导学案班级：____________ 组别：____________ 组名：____________ 姓名：____________【学习目标】⒈ 知道什么是交变电流的周期和频率⒉ 会计算交变电流的有效值⒊ 记住相位、相位差的概念【重点难点】交变电流有效值的计算及相位、相位差的理解【学法指导】根据等效原理理解有效值；根据正弦图象理解相位和相位差【知识链接】 交变电流的产生原因及变化规律和图象【学习过程】知识点一：周期和频率问题 1：什么叫周期，如何从正弦交流图象得到周期？问题 2：什么叫频率？其单位是什么？与周期和角速度的关系表达式怎样？问题 3：一交变电流电压表达式为 u=20sin10πtV，则这个交流电压的周期 T=____，频率____．画出它的图象。问题 4：(2010 年高考广东理综卷)如图是某种正弦式交变电压的波形图，由图可确定该电压的( ) A．周期是 0.01 sB．最大值是 311 VC．表达式为 u＝220sin 100πt(V)小结：1问题 3：请写出正弦交变电流的有效值和峰值之间的关系式。问题 4：如何理解交变电流的平均值，怎样运用平均值？问题 5:一交变电流电压表达式为 u=20sin314tV，则这个交流电压的峰值 Um=____，有效值U=____。问题 6：如图表示一交变电流的电流随时间而变化的图像．此交流电流的有效值是 （ ）2D . 3.5A问题 7：如图所示，一交流发电机的线圈在匀强磁场中匀速转动，线圈匝数 N＝100，线圈电阻 r＝3 Ω，ab＝cd＝0.5 m，bc＝ad＝0.4 m，磁感应强度 B＝0.5 T，电阻 R＝311 Ω 当线圈以 n＝300 r/min 的转速匀速转动时．求：(1)感应电动势的最大值；(2)t＝0 时线圈在图示位置，写出此交变电流电动势瞬时值表达式；(3)此电压表的示数是多少。知识点三：相位问题 1：什么叫相位？问题 2：什么叫初相位？问题 3：什么叫相位差？问题 4：有两支交流电：e1＝311sin(100πt＋)V 和 e2＝220sin(50πt＋) V，它们的峰值、有效值分别是多少？它们的频率各是多少？t＝0 时它们的相位差是多少？3【当堂检测】（A 级）⒈下列说法中正确的是( )A．交变电流在一个周期内电流方向改变两次B．交变电流的有效值总是最大值的C．因为有效值表示交变电流产生的平均效果，所以有效值与平均值相同D．若正弦交变电流的最大值是 10 A，则它的最小值是－10 A（B 级）⒉现有一交流电随时间而变化的图象，其中电流的正值为正弦曲线的正半周，...
