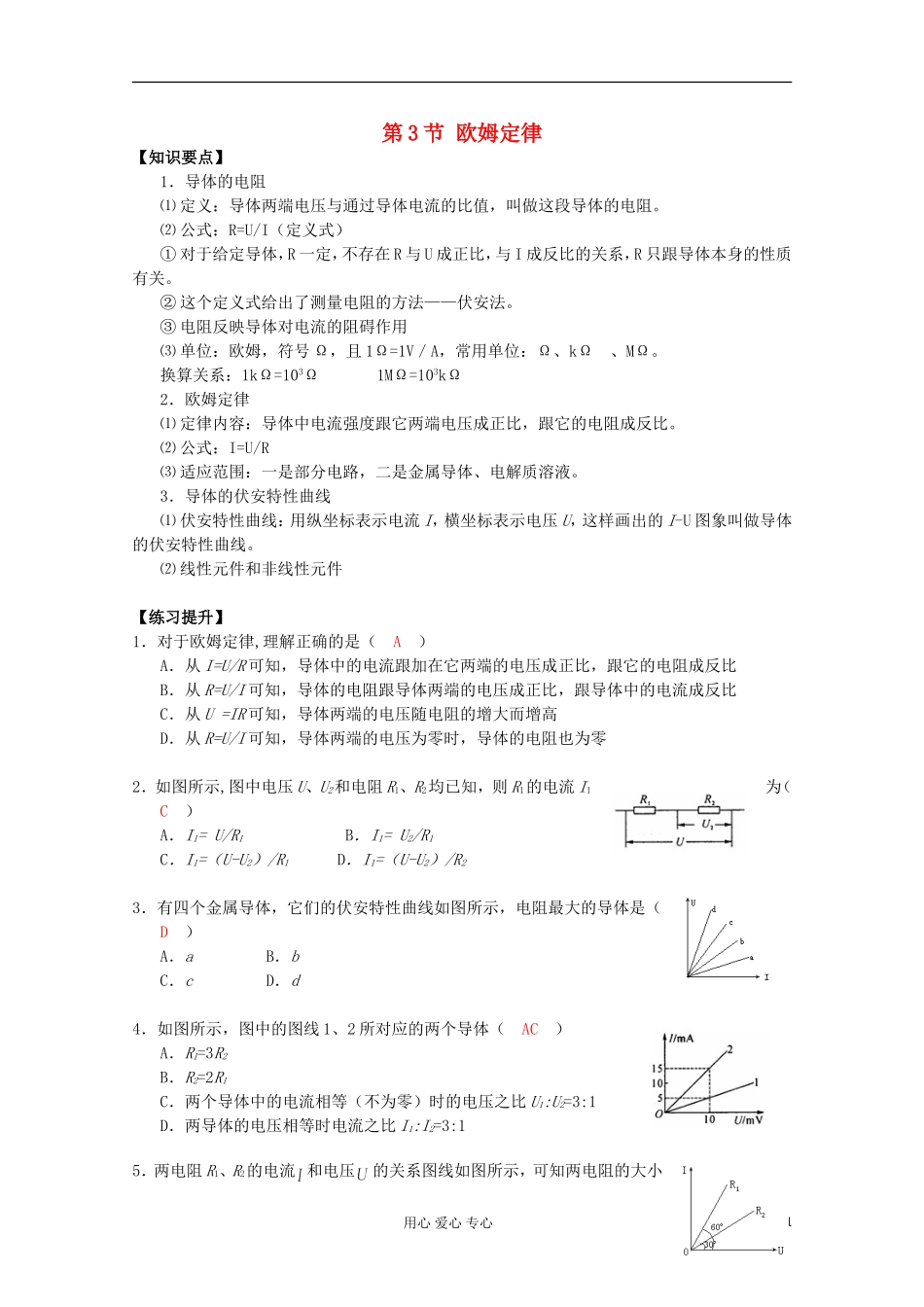

湖北省黄石市高中物理 2.3 欧姆定律学案 选修3-1

第 3 节 欧姆定律【知识要点】1．导体的电阻⑴ 定义：导体两端电压与通过导体电流的比值，叫做这段导体的电阻。⑵ 公式：R=U/I（定义式）① 对于给定导体，R 一定，不存在 R 与 U 成正比，与 I 成反比的关系，R 只跟导体本身的性质有关。② 这个定义式给出了测量电阻的方法——伏安法。③ 电阻反映导体对电流的阻碍作用⑶ 单位：欧姆，符号 Ω，且 1Ω=1V／A，常用单位：Ω、kΩ 、MΩ。换算关系：1kΩ=103Ω 1MΩ=103kΩ2．欧姆定律⑴ 定律内容：导体中电流强度跟它两端电压成正比，跟它的电阻成反比。⑵ 公式：I=U/R⑶ 适应范围：一是部分电路，二是金属导体、电解质溶液。3．导体的伏安特性曲线⑴ 伏安特性曲线：用纵坐标表示电流 I，横坐标表示电压 U，这样画出的 I-U 图象叫做导体的伏安特性曲线。⑵ 线性元件和非线性元件【练习提升】1．对于欧姆定律,理解正确的是（ A ）A．从 I=U/R 可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从 R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从 U =IR 可知，导体两端的电压随电阻的增大而增高D．从 R=U/I 可知，导体两端的电压为零时，导体的电阻也为零2．如图所示,图中电压 U、U2和电阻 R1、R2均已知，则 R1的电流 I1为（ C ）A．I1= U/R1 B．I1= U2/R1C．I1=（U-U2）/R1 D．I1=（U-U2）/R23．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是（ D ）A．a B．b C．c D．d4．如图所示，图中的图线 1、2 所对应的两个导体（ AC ）A．R1=3R2 B．R2=2R1C．两个导体中的电流相等（不为零）时的电压之比 U1:U2=3:1D．两导体的电压相等时电流之比 I1:I2=3:15．两电阻 R1、R2的电流 和电压的关系图线如图所示，可知两电阻的大小用心 爱心 专心1之比 R1：R2等于( A )A．1：3 B．1： C．3：1 D．：16．已知白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻 Rl与正常发光时灯丝电阻 R2比较,正确的是（ B ）A．Rl > R2 B．R1 < R2 C．R1 = R2 D．无法判断 7．实验室中大量实验表明，通过某一金属氧化物制成的棒中的电流 I 遵循 I=kU3的规律，其中 U表示棒两端的电势差，k=0.02A/V3。现将该棒与一个遵从欧姆定律的电阻器串联在一起后，接在一个两端电压为 6.0V 的电源上，则电路中的电流为 0.16A 时，所串联的电阻器阻值为多大？答...
