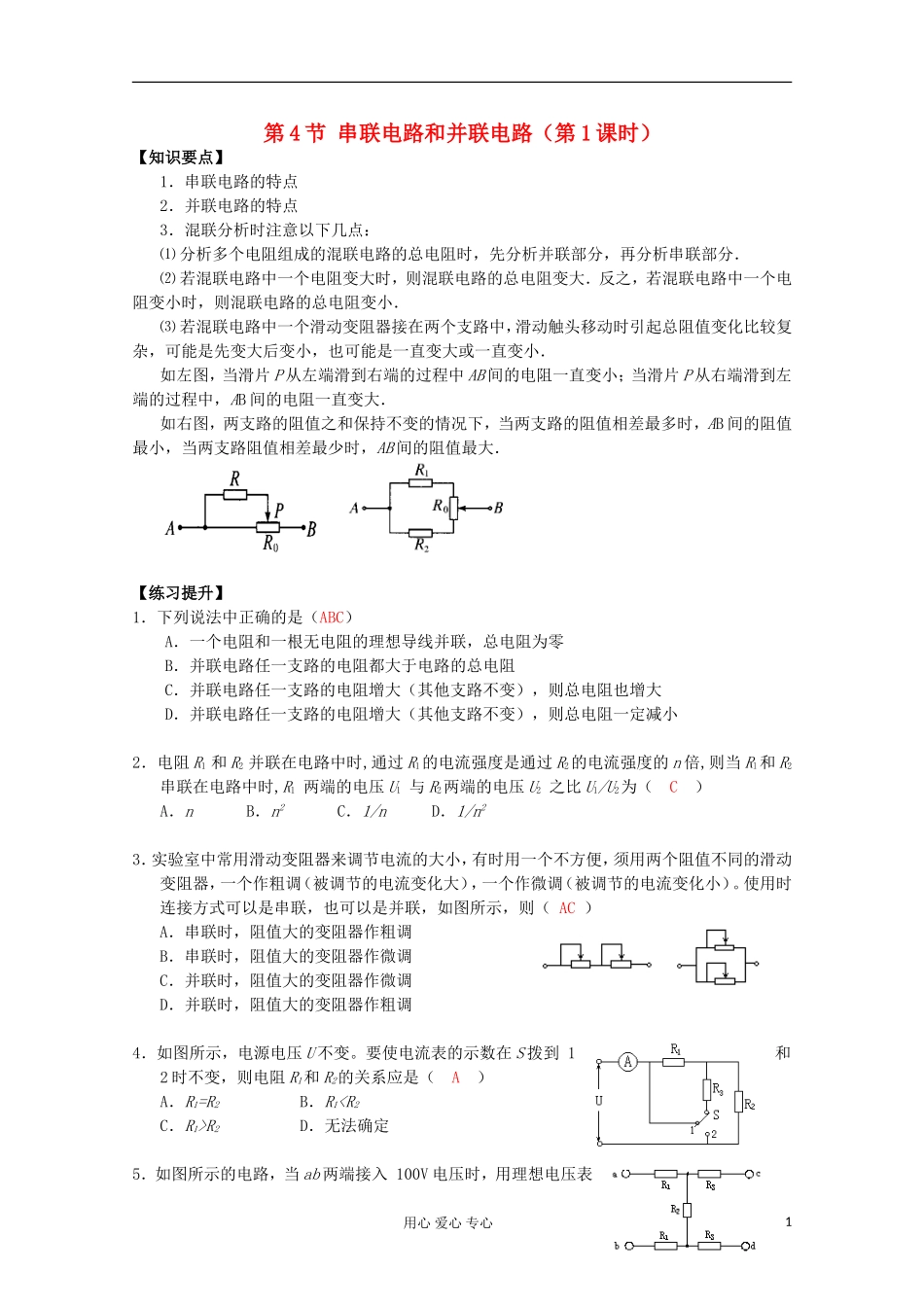

第 4 节 串联电路和并联电路（第 1 课时）【知识要点】1．串联电路的特点2．并联电路的特点3．混联分析时注意以下几点：⑴ 分析多个电阻组成的混联电路的总电阻时，先分析并联部分，再分析串联部分．⑵ 若混联电路中一个电阻变大时，则混联电路的总电阻变大．反之，若混联电路中一个电阻变小时，则混联电路的总电阻变小．⑶ 若混联电路中一个滑动变阻器接在两个支路中，滑动触头移动时引起总阻值变化比较复杂，可能是先变大后变小，也可能是一直变大或一直变小．如左图，当滑片 P 从左端滑到右端的过程中 AB 间的电阻一直变小；当滑片 P 从右端滑到左端的过程中，AB 间的电阻一直变大．如右图，两支路的阻值之和保持不变的情况下，当两支路的阻值相差最多时，AB 间的阻值最小，当两支路阻值相差最少时，AB 间的阻值最大． 【练习提升】1．下列说法中正确的是（ABC）A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路的电阻增大（其他支路不变），则总电阻也增大D．并联电路任一支路的电阻增大（其他支路不变），则总电阻一定减小2．电阻 R1 和 R2 并联在电路中时,通过 R1的电流强度是通过 R2的电流强度的 n 倍,则当 Rl和 R2串联在电路中时,R1 两端的电压 U1 与 R2两端的电压 U2 之比 U1/U2为（ C ）A．n B．n2 C．1/n D．1/n23．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时连接方式可以是串联，也可以是并联，如图所示，则（ AC ）A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调4．如图所示，电源电压 U 不变。要使电流表的示数在 S 拨到 1和2 时不变，则电阻 R1和 R2的关系应是（ A ）A．R1=R2 B．R1R2 D．无法确定5．如图所示的电路，当 ab 两端接入 100V 电压时，用理想电压表用心 爱心 专心1测得 cd 两端为 20V；当 cd 两端接入 100V 电压时，用理想电压表测得 ab 两端电压为 50V，则 R1∶R2∶R3之比是（ A ）A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对6．如图所示，电源内阻不计，已知 R1=2kΩ，分别用电阻为 2kΩ 的电压表测得 R1两端电压为 2V，测得 R...
