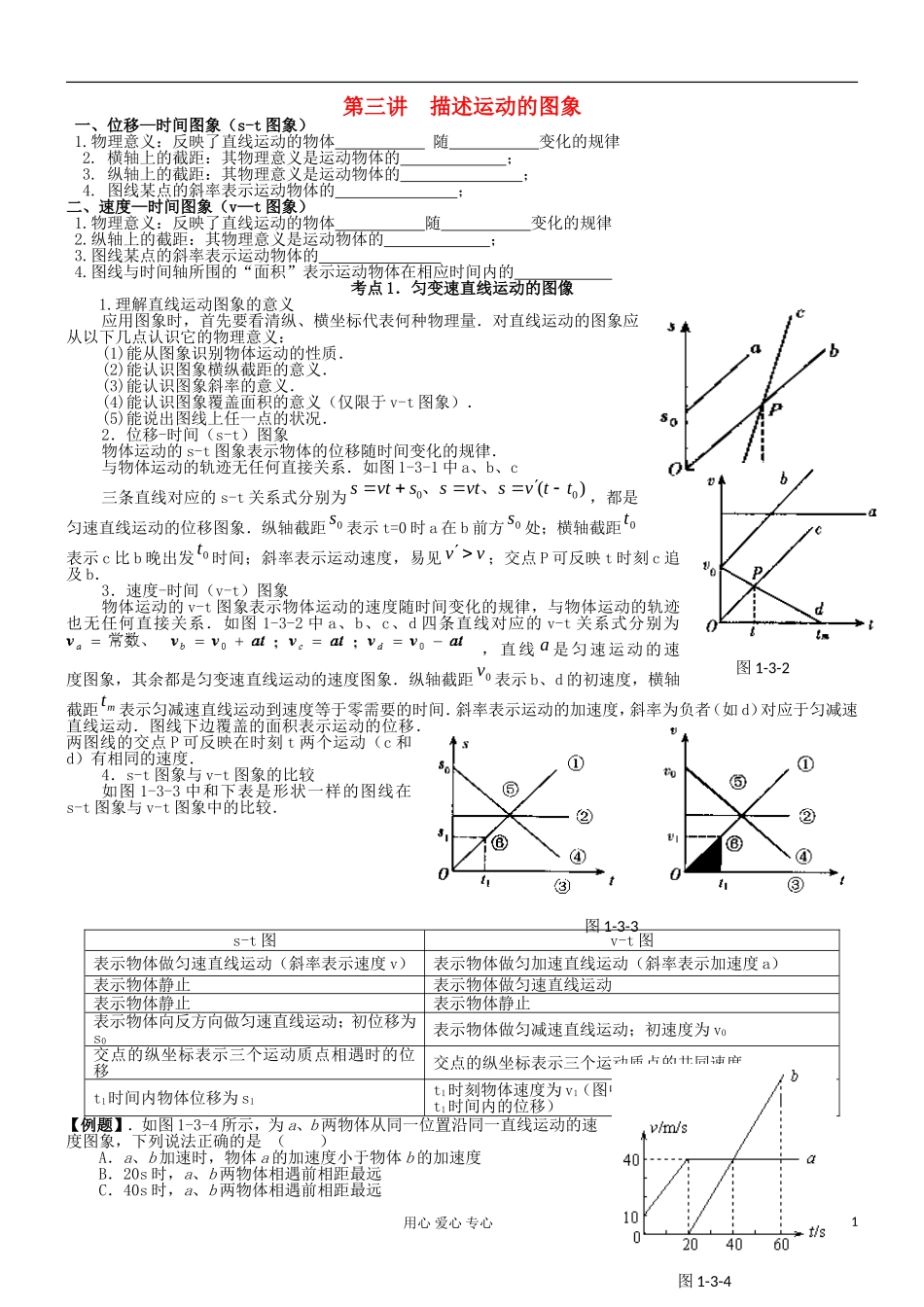

湖南省临湘一中2012届高中物理一轮复习 第1章 第3讲 描述运动的图象学案 新人教版必修1

第三讲 描述运动的图象一、位移—时间图象（s-t 图象）1.物理意义：反映了直线运动的物体 随 变化的规律 2. 横轴上的截距：其物理意义是运动物体的 ； 3. 纵轴上的截距：其物理意义是运动物体的 ； 4. 图线某点的斜率表示运动物体的 ；二、速度—时间图象（v—t 图象）1.物理意义：反映了直线运动的物体 随 变化的规律2.纵轴上的截距：其物理意义是运动物体的 ；3.图线某点的斜率表示运动物体的 4.图线与时间轴所围的“面积”表示运动物体在相应时间内的 考点 1．匀变速直线运动的图像1.理解直线运动图象的意义应用图象时，首先要看清纵、横坐标代表何种物理量．对直线运动的图象应从以下几点认识它的物理意义：(1)能从图象识别物体运动的性质．(2)能认识图象横纵截距的意义．(3)能认识图象斜率的意义．(4)能认识图象覆盖面积的意义（仅限于 v-t 图象）．(5)能说出图线上任一点的状况．2．位移-时间（s-t）图象物体运动的 s-t 图象表示物体的位移随时间变化的规律．与物体运动的轨迹无任何直接关系．如图 1-3-1 中 a、b、c三条直线对应的 s-t 关系式分别为)(00ttvsvtssvts、、，都是匀速直线运动的位移图象．纵轴截距0s 表示 t=0 时 a 在 b 前方0s 处；横轴截距 0t表示 c 比 b 晚出发 0t 时间；斜率表示运动速度，易见vv ；交点 P 可反映 t 时刻 c 追及 b．3．速度-时间（v-t）图象物体运动的 v-t 图象表示物体运动的速度随时间变化的规律，与物体运动的轨迹也无任何直接关系．如图 1-3-2 中 a、b、c、d 四条直线对应的 v-t 关系式分别为，直线 a 是匀速运动的速度图象，其余都是匀变速直线运动的速度图象．纵轴截距0v 表示 b、d 的初速度，横轴截距 mt 表示匀减速直线运动到速度等于零需要的时间．斜率表示运动的加速度，斜率为负者（如 d）对应于匀减速直线运动．图线下边覆盖的面积表示运动的位移．两图线的交点 P 可反映在时刻 t 两个运动（c 和d）有相同的速度．4．s-t 图象与 v-t 图象的比较如图 1-3-3 中和下表是形状一样的图线在s-t 图象与 v-t 图象中的比较．s-t 图v-t 图表示物体做匀速直线运动（斜率表示速度 v）表示物体做匀加速直线运动（斜率表示加速度 a）表示物体静止表示物体做匀速直线运动表示物体静止表示物体静止表示物体向反方向做匀速直线运动；初位移为s0表示物体做匀减速直线运动；初速度为 v0交点的纵坐标表示三...
