课题三电感的识别与检测PPT教案VIP免费

课题三电感的识别与检测PPT教案_第1页
1/32

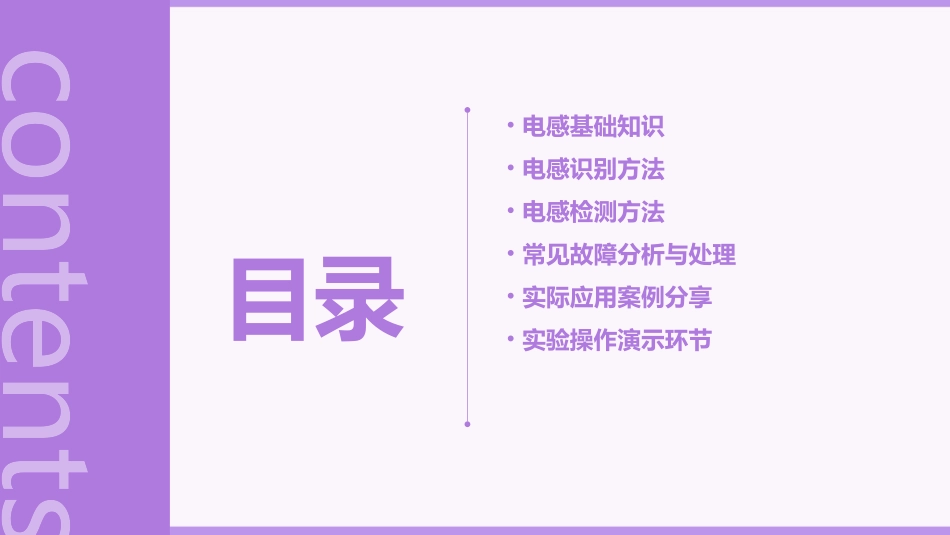

课题三电感的识别与检测PPT教案_第2页
2/32
课题三电感的识别与检测PPT教案_第3页
3/32
课题三电感的识别与检测PPT教案contents目录•电感基础知识•电感识别方法•电感检测方法•常见故障分析与处理•实际应用案例分享•实验操作演示环节01电感基础知识电感是指导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。电感定义电感在电路中主要起到滤波、振荡、延迟、陷波等作用,还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。电感作用电感定义及作用电感可根据其结构、工作原理及在电路中的作用等分成不同类型,如固定电感、可变电感、线圈电感、贴片电感等。不同类型的电感具有不同的特点,如固定电感具有体积小、重量轻、结构牢固和使用方便等特点;可变电感具有调节方便、稳定性好等特点。电感分类与特点电感特点电感分类电感参数电感的主要参数包括电感量L、品质因数Q、允许偏差、额定电流等。其中,电感量L表示电感器产生自感应能力的一个物理量;品质因数Q表示电感器在某一频率下的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比。电感标识电感的标识通常包括型号、规格、生产厂家等信息,以及电感量、额定电流等参数。标识方式一般采用色环标注法或数字标注法。电感参数及标识02电感识别方法观察电感器的外观,检查是否有明显的损坏或变形。注意电感器的引脚是否完整,有无折断或氧化现象。核对电感器上的标识,包括电感量、额定电流、耐压等参数,确保与所需元件相符。外观识别法使用电感测试仪或万用表电感档,将测试引脚与电感器的引脚相连接。根据测试仪的指示,选择合适的量程和测试频率。读取并记录电感器的电感量、Q值等关键参数。仪器测量法替代对比法在电路板上找到疑似故障的电感器,用相同规格和参数的正常电感器进行替换。观察替换后电路的工作状态,如果恢复正常,则表明原电感器存在故障。如果替换后电路仍然异常,可能需要进一步检查其他元件或电路部分。03电感检测方法利用万用表测量电感线圈的直流电阻,根据电阻大小判断电感线圈是否正常。测试原理将万用表调至电阻档,选择合适的量程,将测试笔分别接触电感线圈的两个引脚,读取电阻值。操作步骤测试前需将电感线圈与电路断开,避免其他元件对测试结果的影响;同时,要确保测试笔与引脚接触良好,避免误差。注意事项直流电阻测试法测试原理01利用交流信号源和示波器测量电感线圈的交流阻抗,根据阻抗大小及相位角判断电感线圈的性能。操作步骤02将交流信号源与电感线圈连接,调整信号源输出合适的交流信号;使用示波器观测电感线圈两端的电压波形,并记录其幅值和相位角;根据测试结果计算交流阻抗。注意事项03选择合适的交流信号源和示波器,确保测试精度;同时,要注意防止交流信号对其他电路部分的干扰。交流阻抗测试法利用信号发生器和谐振电路测量电感线圈的谐振频率,根据谐振频率判断电感线圈的性能。测试原理将信号发生器与电感线圈连接,构建谐振电路;调整信号发生器的输出频率,使电路达到谐振状态;记录谐振频率,并根据测试结果判断电感线圈的性能。操作步骤确保信号发生器的输出频率范围覆盖电感线圈的谐振频率;同时,要注意谐振电路的稳定性,避免误差。注意事项谐振频率测试法04常见故障分析与处理010405060302开路故障现象:当电感出现开路故障时,电路中的电流将无法通过电感,导致电路无法正常工作。开路故障原因:电感开路的原因可能是电感线圈断线、引脚虚焊等。开路故障处理:针对电感开路故障,可以采取以下处理措施检查电感线圈是否断线,如有断线则重新焊接或更换电感。检查电感引脚是否虚焊,如有虚焊则重新焊接。如果以上措施无法解决问题,则需要更换电感。开路故障分析与处理短路故障现象:当电感出现短路故障时,电感相当于一根导线,电路中的电流将直接流过电感,导致电路中的其他元件无法正常工作。短路故障原因:电感短路的原因可能是电感线圈匝间短路、引脚间短路等。短路故障处理:针对电感短路故障,可以采取以下处理措施检查电感线圈是否匝间短路,如有匝间短路则更换电感。检查电感引脚是否间短路,如有引脚间短路则更换电感。如果以上措施无法解决问题,则需要更换电感,并检查电路中...
