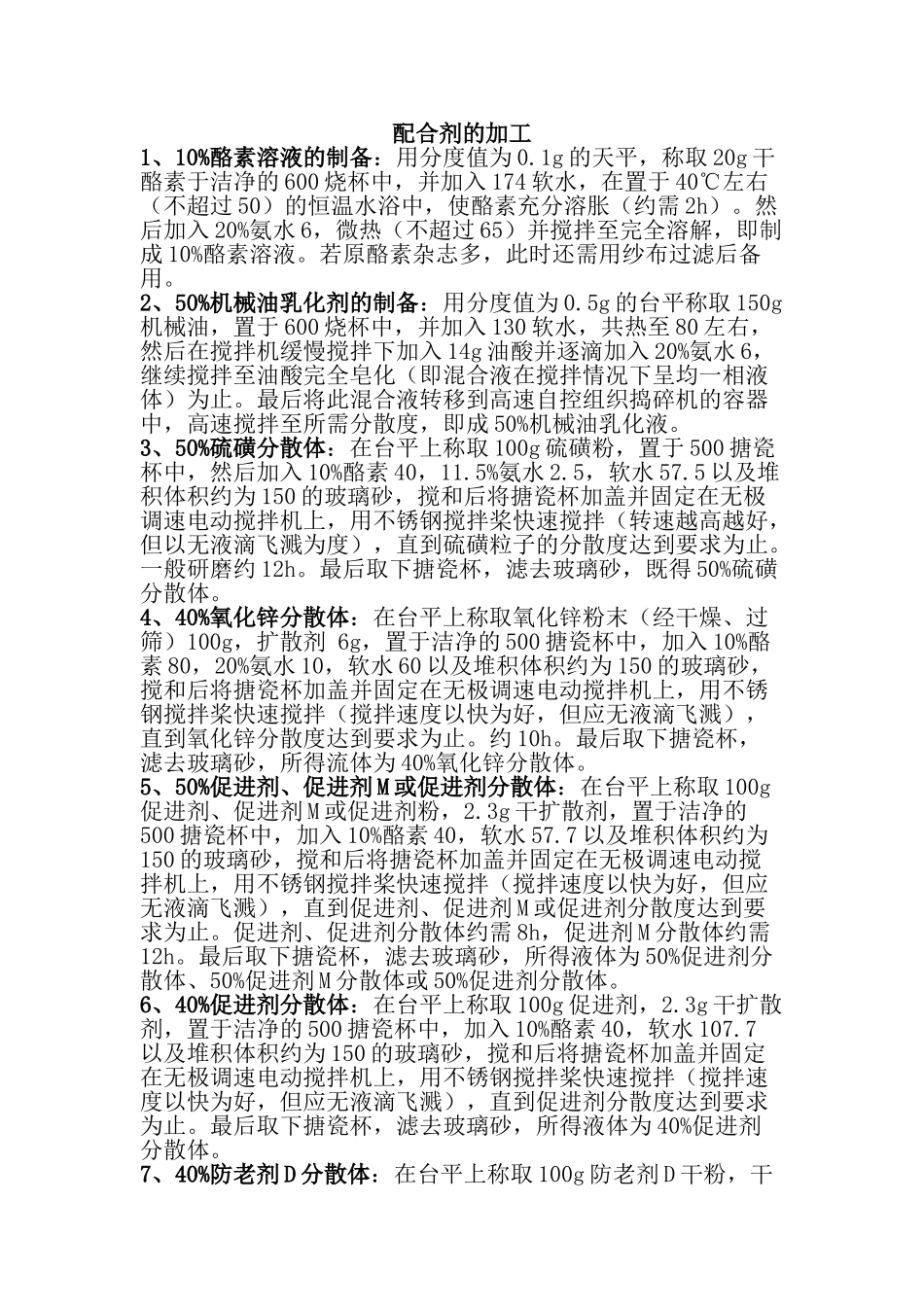

配合剂的加工1、10%酪素溶液的制备：用分度值为 0.1g 的天平，称取 20g 干酪素于洁净的 600 烧杯中，并加入 174 软水，在置于 40℃左右（不超过 50）的恒温水浴中，使酪素充分溶胀（约需 2h）。然后加入 20%氨水 6，微热（不超过 65）并搅拌至完全溶解，即制成 10%酪素溶液。若原酪素杂志多，此时还需用纱布过滤后备用。2、50%机械油乳化剂的制备：用分度值为 0.5g 的台平称取 150g机械油，置于 600 烧杯中，并加入 130 软水，共热至 80 左右，然后在搅拌机缓慢搅拌下加入 14g 油酸并逐滴加入 20%氨水 6，继续搅拌至油酸完全皂化（即混合液在搅拌情况下呈均一相液体）为止。最后将此混合液转移到高速自控组织捣碎机的容器中，高速搅拌至所需分散度，即成 50%机械油乳化液。3、50%硫磺分散体：在台平上称取 100g 硫磺粉，置于 500 搪瓷杯中，然后加入 10%酪素 40，11.5%氨水 2.5，软水 57.5 以及堆积体积约为 150 的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（转速越高越好，但以无液滴飞溅为度），直到硫磺粒子的分散度达到要求为止。一般研磨约 12h。最后取下搪瓷杯，滤去玻璃砂，既得 50%硫磺分散体。4、40%氧化锌分散体：在台平上称取氧化锌粉末（经干燥、过筛）100g，扩散剂 6g，置于洁净的 500 搪瓷杯中，加入 10%酪素 80，20%氨水 10，软水 60 以及堆积体积约为 150 的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到氧化锌分散度达到要求为止。约 10h。最后取下搪瓷杯，滤去玻璃砂，所得流体为 40%氧化锌分散体。5、50%促进剂、促进剂 M 或促进剂分散体：在台平上称取 100g促进剂、促进剂 M 或促进剂粉，2.3g 干扩散剂，置于洁净的500 搪瓷杯中，加入 10%酪素 40，软水 57.7 以及堆积体积约为150 的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到促进剂、促进剂 M 或促进剂分散度达到要求为止。促进剂、促进剂分散体约需 8h，促进剂 M 分散体约需12h。最后取下搪瓷杯，滤去玻璃砂，所得液体为 50%促进剂分散体、50%促进剂 M 分散体或 50%促进剂分散体。6、40%促进剂分散体：在台平上称取 100g 促进剂，2.3g 干扩散剂，置于洁净的 500 搪瓷杯中，加入...
