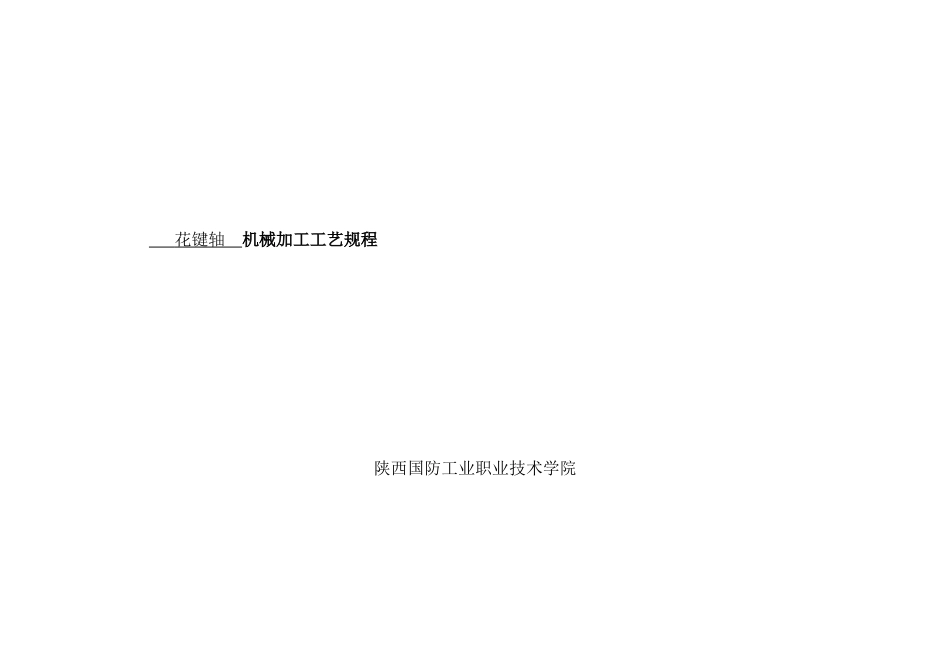

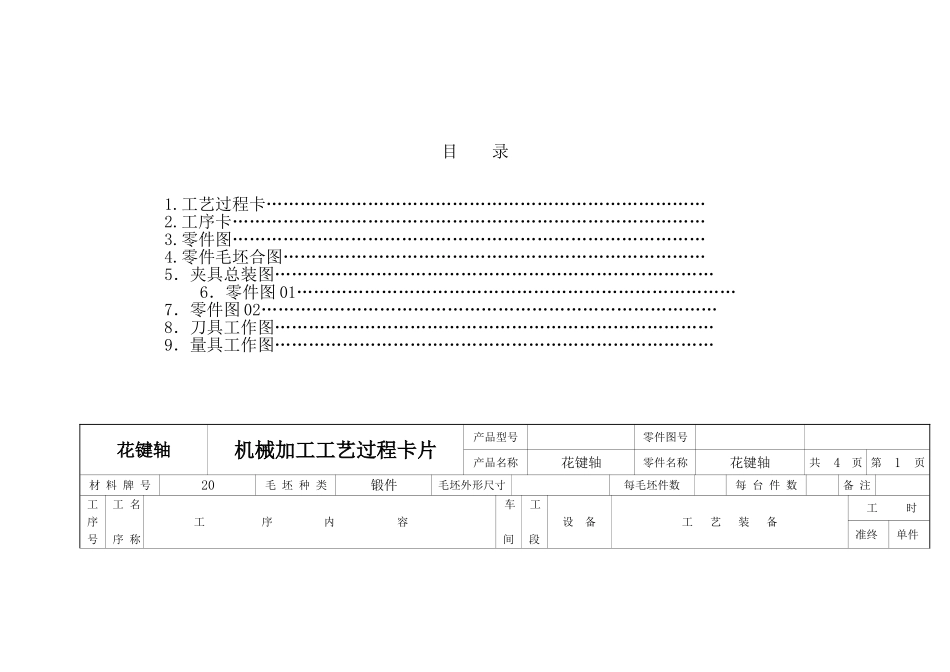

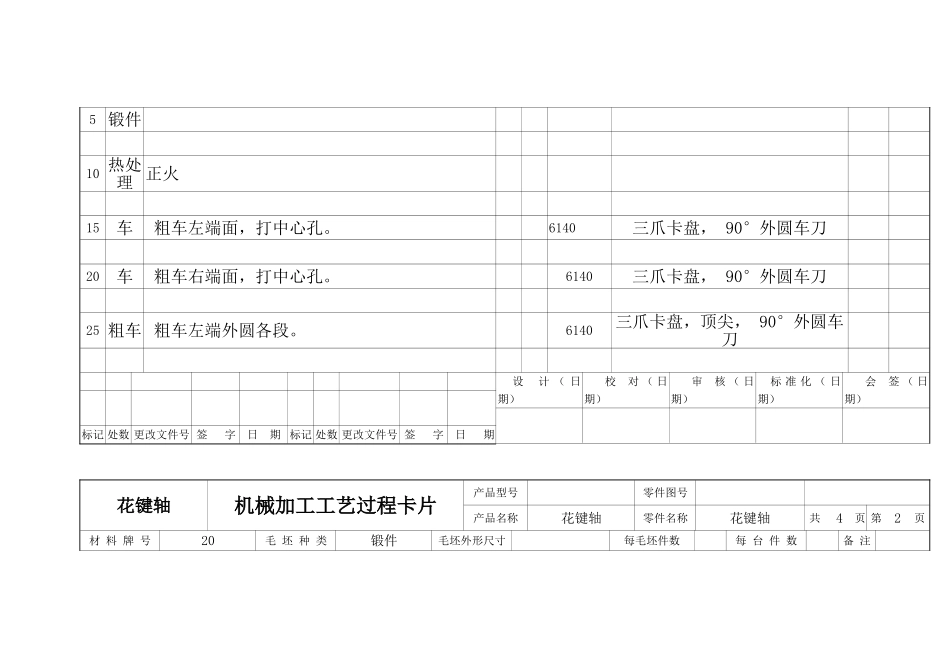

花键轴 机械加工工艺规程陕西国防工业职业技术学院目 录1.工艺过程卡……………………………………………………………………2.工序卡…………………………………………………………………………3.零件图…………………………………………………………………………4.零件毛坯合图…………………………………………………………………5．夹具总装图…………………………………………………………………… 6．零件图 01……………………………………………………………………7．零件图 02………………………………………………………………………8．刀具工作图……………………………………………………………………9．量具工作图……………………………………………………………………花键轴机械加工工艺过程卡片产品型号零件图号产品名称花键轴零件名称花键轴共4页 第1页材 料 牌 号20毛 坯 种 类锻件毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段设 备工 艺 装 备 工 时 准终 单件5 锻件10 热处理 正火15车粗车左端面，打中心孔。6140三爪卡盘， 90°外圆车刀20车粗车右端面，打中心孔。6140三爪卡盘， 90°外圆车刀25 粗车 粗车左端外圆各段。6140三爪卡盘，顶尖， 90°外圆车刀 设 计 （ 日 期） 校 对 （ 日期） 审 核 （ 日期） 标 准 化 （ 日期） 会 签 （ 日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期花键轴机械加工工艺过程卡片产品型号零件图号产品名称花键轴零件名称花键轴共4页 第2页材 料 牌 号20毛 坯 种 类锻件毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段设 备工 艺 装 备 工 时 准终 单件30 粗车 粗车右端外圆各段。6140 三爪卡盘，顶尖 90°外圆车刀。32 修研 修研两中心孔35 半精车 半精车左端外圆各段及倒角切退刀槽6140三爪卡盘，顶尖，切断刀40 半精车 半精车右端外圆各段及倒角切退刀槽 三爪卡盘，顶尖顶尖，螺纹车刀， 43车车螺纹45铣粗铣花键。Y631K三爪卡盘，顶尖，铣刀47 热处理局部淬火50铣铣键槽。Y631K三爪卡盘，顶尖，铣刀 设 计 （ 日 期） 校 对 （ 日期） 审 核 （ 日期） 标 准 化 （ 日期） 会 签 （ 日期）标记 处数 更改文件...
