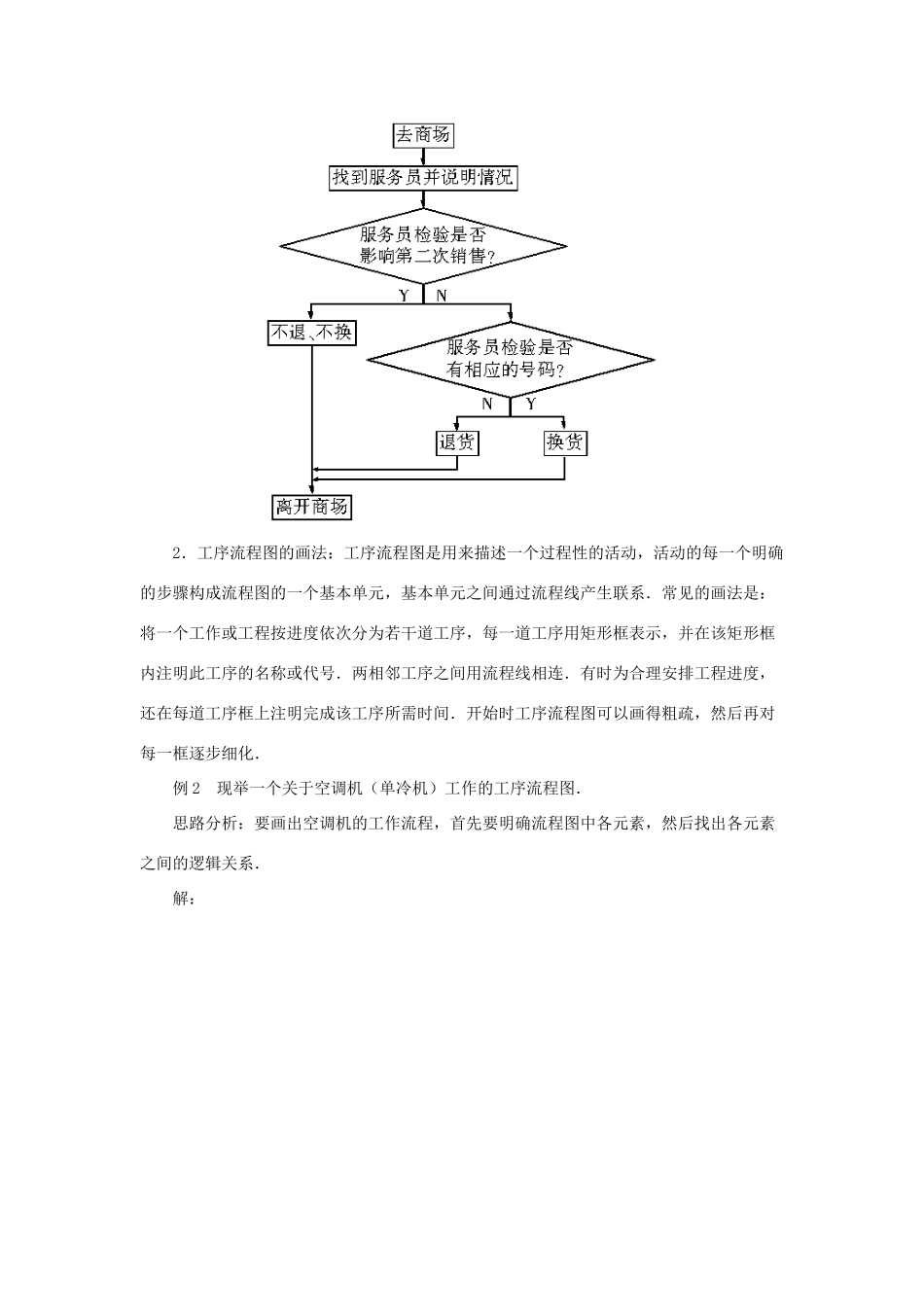

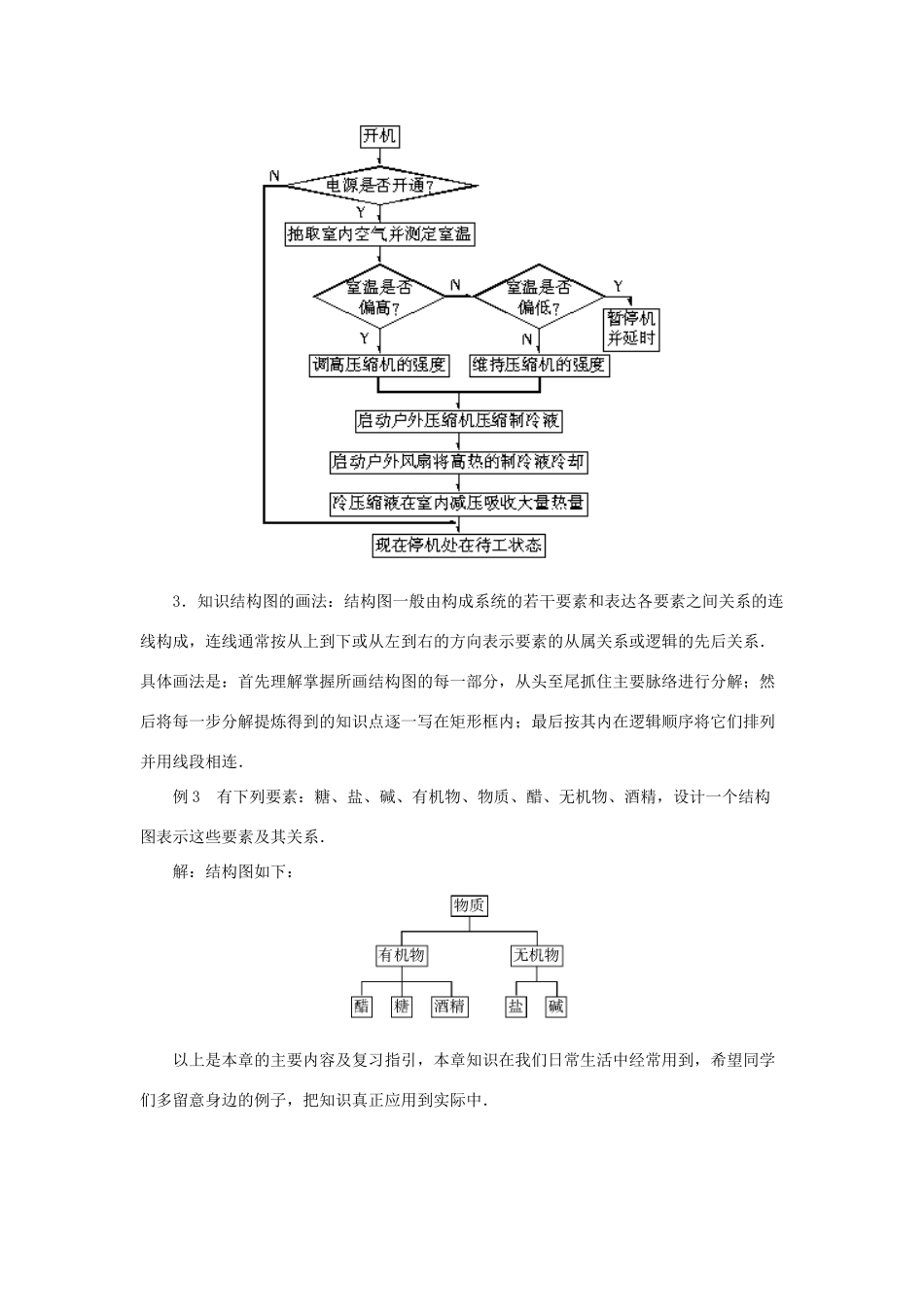

框图——复习导航一、知识结构二、回顾本章重、难点重点：会画程序框图、工序流程图及知识结构图．难点：实际问题中工序流程图的应用及对结构图的灵活应用． 三、掌握框图的画法 根据实际问题画出流程图或结构图，是本章的知识要点，也是同学们学习时的难点，下面就框图画法做一总结介绍． 1．程序框图的画法：画程序框图时，一般需要将每一个算法步骤分解为若干输入、输出、条件结构、循环结构等基本算法单元，然后根据各单元的逻辑关系，用流程线将这些基本单元连接起来．我们在模块{3}已学过程序框图，所以对它的画法我们并不陌生．现举一个实际生活中的例子． 例 1 一商场对衣服的退、换货办法制定如下：对退货来说，7 天内经服务员检验不影响第二次销售可退货，若影响第二次销售则不退货；同样对换货来说，7 天内经服务员检验不影响第二次销售并有相应的号码则可换货，不影响第二次销售但没有相应的号码可退货，若影响第二次销售则不退、不换．某人买了一条裤子，回家后又觉得颜色不好搭配上衣，想换一条，请画出他换货过程的程序框图． 解： 2．工序流程图的画法：工序流程图是用来描述一个过程性的活动，活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间通过流程线产生联系．常见的画法是：将一个工作或工程按进度依次分为若干道工序，每一道工序用矩形框表示，并在该矩形框内注明此工序的名称或代号．两相邻工序之间用流程线相连．有时为合理安排工程进度，还在每道工序框上注明完成该工序所需时间．开始时工序流程图可以画得粗疏，然后再对每一框逐步细化． 例 2 现举一个关于空调机（单冷机）工作的工序流程图． 思路分析：要画出空调机的工作流程，首先要明确流程图中各元素，然后找出各元素之间的逻辑关系． 解： 3．知识结构图的画法：结构图一般由构成系统的若干要素和表达各要素之间关系的连线构成，连线通常按从上到下或从左到右的方向表示要素的从属关系或逻辑
