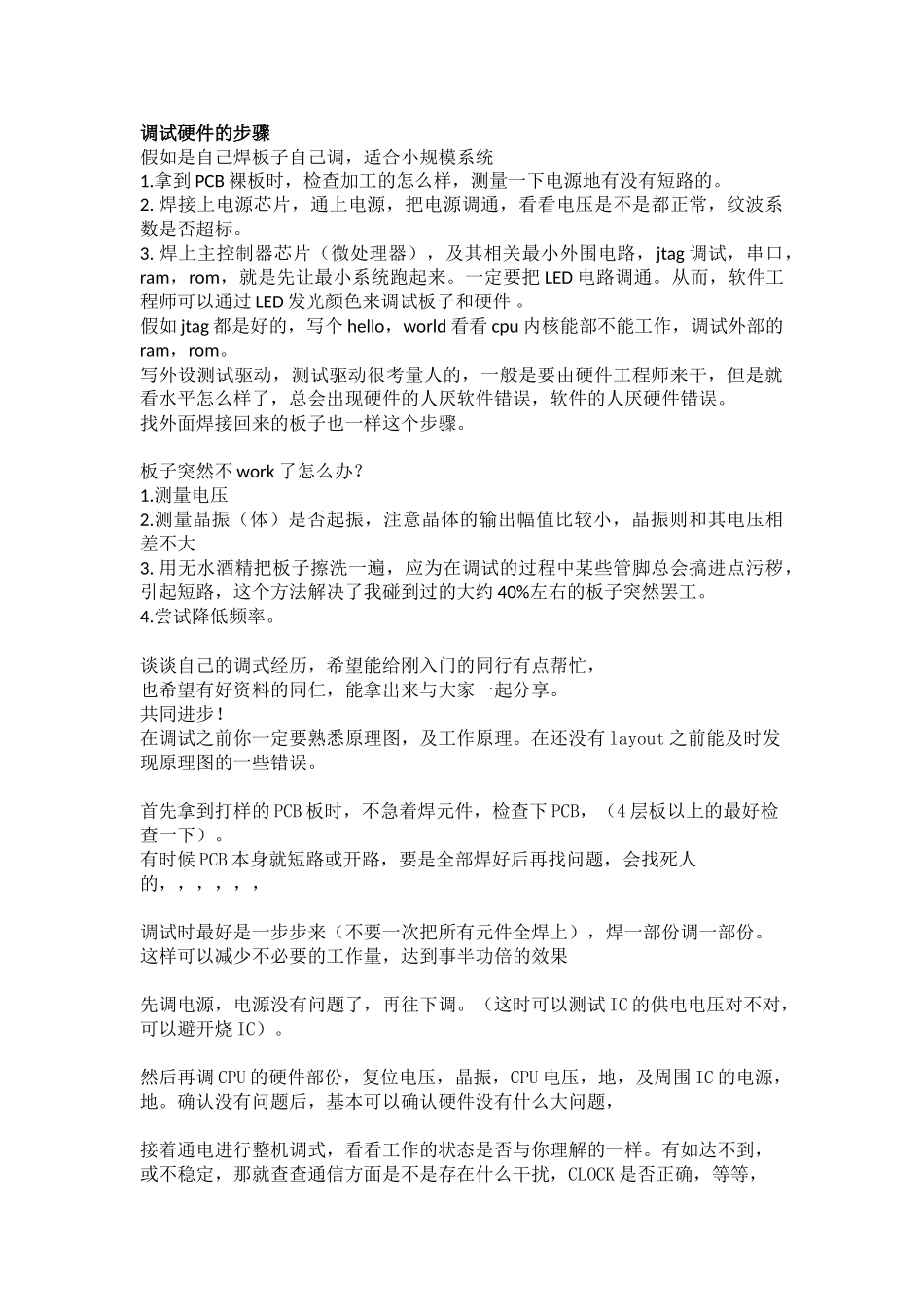

调试硬件的步骤

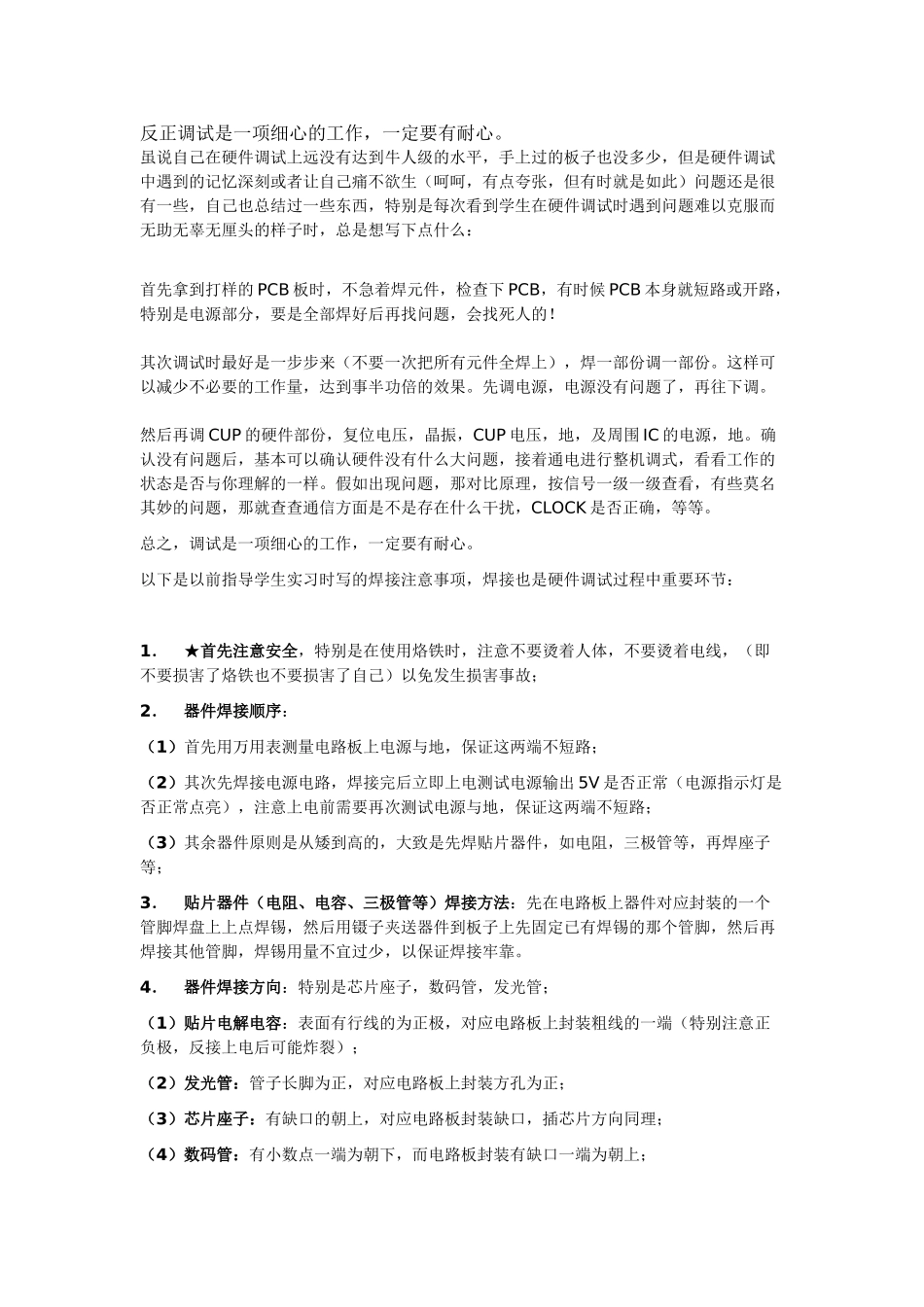

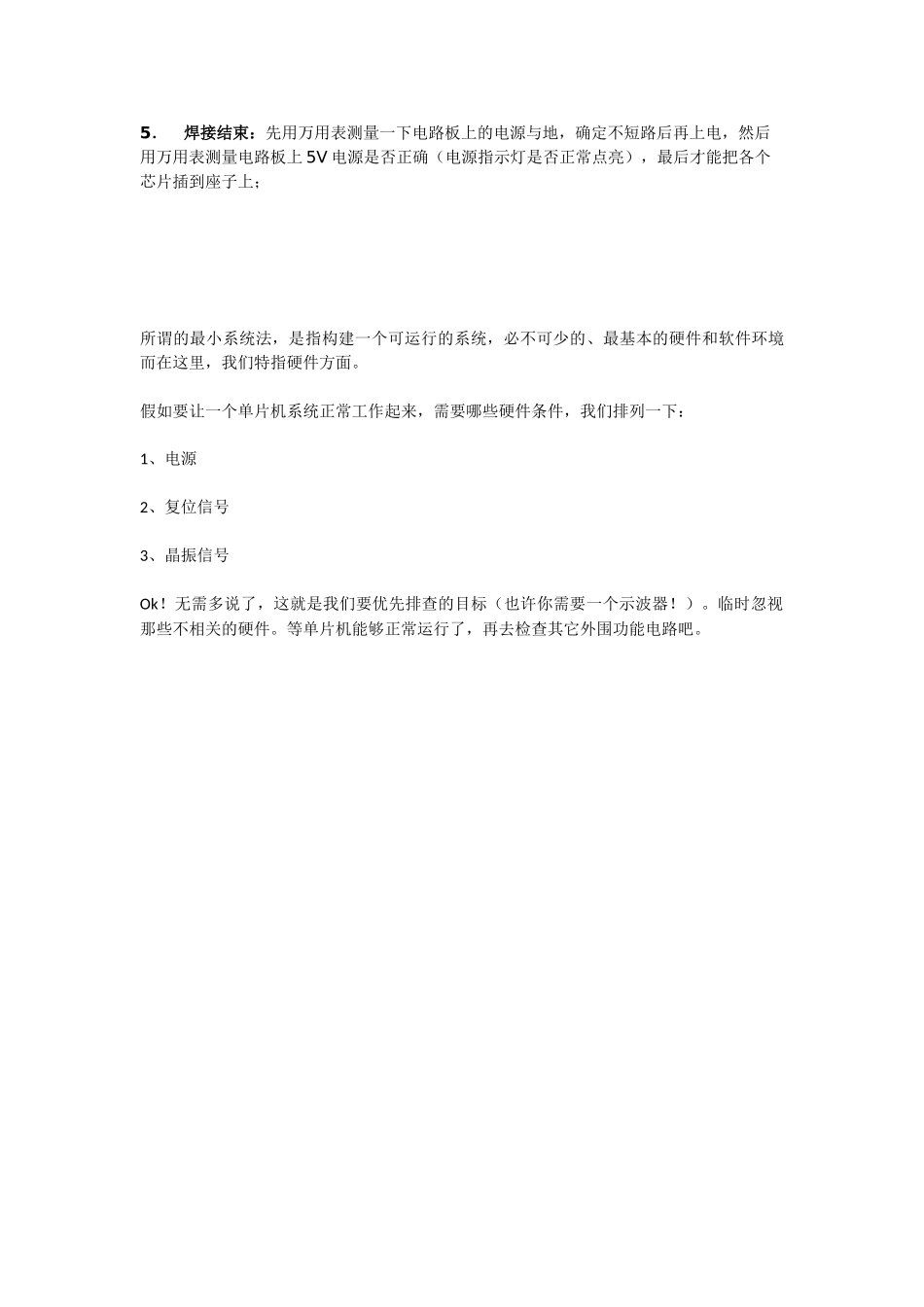

调试硬件的步骤假如是自己焊板子自己调，适合小规模系统 1.拿到 PCB 裸板时，检查加工的怎么样，测量一下电源地有没有短路的。 2. 焊接上电源芯片，通上电源，把电源调通，看看电压是不是都正常，纹波系数是否超标。 3. 焊上主控制器芯片（微处理器），及其相关最小外围电路，jtag 调试，串口，ram，rom，就是先让最小系统跑起来。一定要把 LED 电路调通。从而，软件工程师可以通过 LED 发光颜色来调试板子和硬件 。假如 jtag 都是好的，写个 hello，world 看看 cpu 内核能部不能工作，调试外部的ram，rom。 写外设测试驱动，测试驱动很考量人的，一般是要由硬件工程师来干，但是就看水平怎么样了，总会出现硬件的人厌软件错误，软件的人厌硬件错误。 找外面焊接回来的板子也一样这个步骤。 板子突然不 work 了怎么办？ 1.测量电压 2.测量晶振（体）是否起振，注意晶体的输出幅值比较小，晶振则和其电压相差不大 3. 用无水酒精把板子擦洗一遍，应为在调试的过程中某些管脚总会搞进点污秽，引起短路，这个方法解决了我碰到过的大约 40%左右的板子突然罢工。 4.尝试降低频率。谈谈自己的调式经历，希望能给刚入门的同行有点帮忙，也希望有好资料的同仁，能拿出来与大家一起分享。共同进步！在调试之前你一定要熟悉原理图，及工作原理。在还没有 layout 之前能及时发现原理图的一些错误。 首先拿到打样的 PCB 板时，不急着焊元件，检查下 PCB，（4 层板以上的最好检查一下）。有时候 PCB 本身就短路或开路，要是全部焊好后再找问题，会找死人的，，，，，， 调试时最好是一步步来（不要一次把所有元件全焊上），焊一部份调一部份。这样可以减少不必要的工作量，达到事半功倍的效果 先调电源，电源没有问题了，再往下调。（这时可以测试 IC 的供电电压对不对，可以避开烧 IC）。 然后再调 CPU 的硬件部份，复位电压，晶振，CPU 电压，地，及周围 IC 的电源，地。确认没有问题后，基本可以确认硬件没有什么大问题， 接着通电进行整机调式，看看工作的状态是否与你理解的一样。有如达不到，或不稳定，那就查查通信方面是不是存在什么干扰，CLOCK 是否正确，等等，反正调试是一项细心的工作，一定要有耐心。虽说自己在硬件调试上远没有达到牛人级的水平，手上过的板子也没多少，但是硬件调试中遇到的记忆深刻或者让自己痛不欲生（呵呵，有点夸张，但有时就是如此）问题还是很有一些，自己也总结过一...
