车库人工成孔灌注桩施工方案1

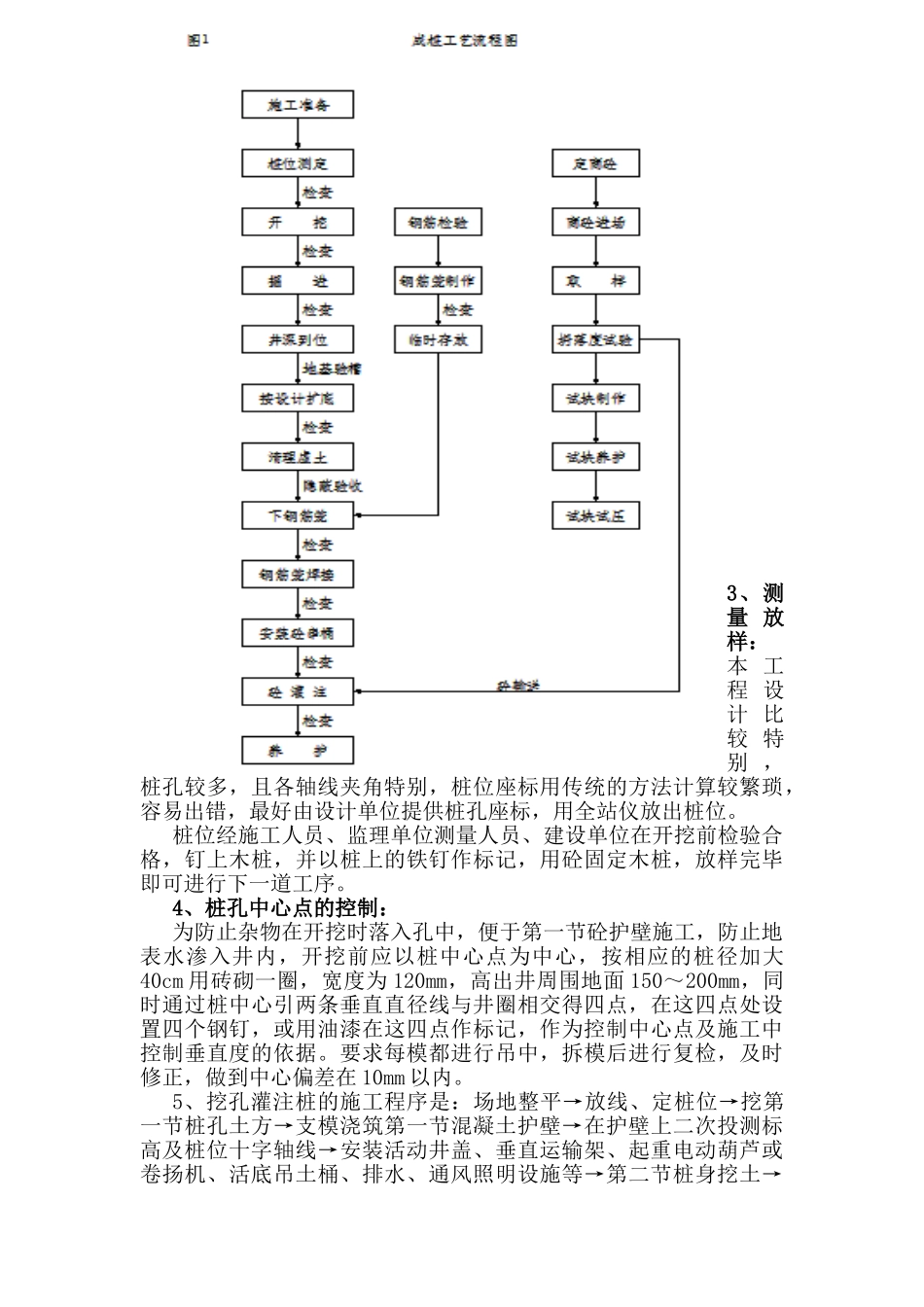

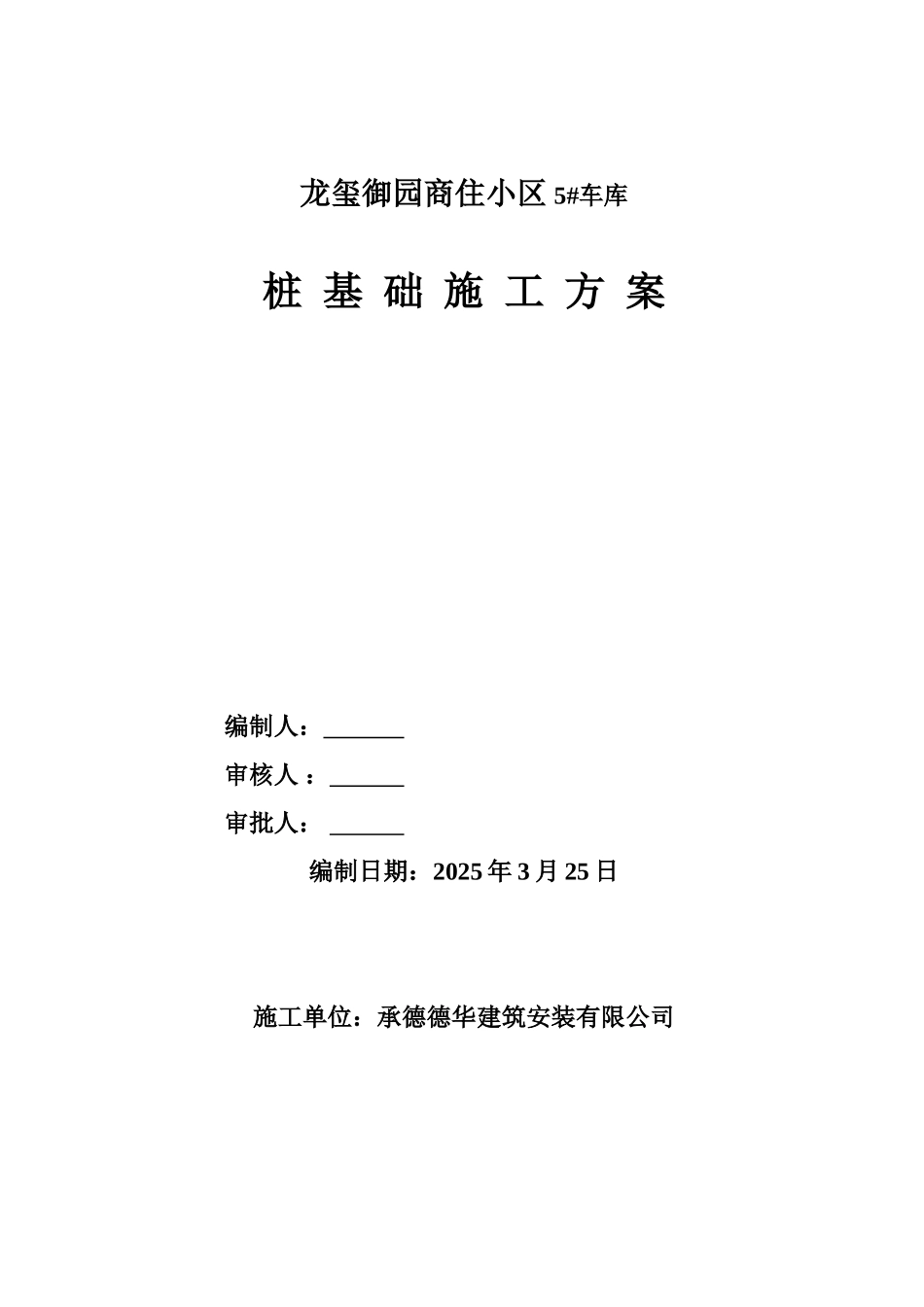

龙玺御园商住小区 5#车库桩 基 础 施 工 方 案 编制人： 审核人 ： 审批人： 编制日期：2025 年 3 月 25 日施工单位：承德德华建筑安装有限公司 龙玺御园 5#车库桩基础施工方案一、 工程概况：本工程位于承德市双滦区下店子北山，龙玺御园商住小区 5#车库工程。结构形式为框架结构，地下一层层高 4.2 米，建设单位；秦皇岛吉星房地产开发有限公司，监理单位；承德围场信诚监理有限公司，施工单位；承德市德华建筑安装有限公司。工程桩基为人工挖孔桩，桩径为 800mm，桩身砼强度等级为 C35,护壁砼强度等级为 C20，厚度约 180mm，纵向钢筋通长，为 Φ14，螺旋箍为 φ8＠200（加密区为 φ8＠100），加劲箍为 Φ14＠2000，持力层为中风化岩，桩端进入持力层一倍桩径。1、施工准备:① 熟悉图纸、会审施工图，领悟施工组织设计意图。提出主要材料、施工机具规格和需用量计划，并逐步落实供货单位及进场时间。② 对业主提供的坐标和水准点进行复核，做好轴线控制桩位和半永久性水准点，作出放线测量报告并及时与建设方会签。③ 搭设施工临时设施，敷设现场临时水电供应管线。④ 确定设备设置位置，按顺序组织设备就位安装。2.1.3 施工协调:① 积极参加包括业主、监理、设计、地质、施工等各方参加的协调会议，及时解决施工过程中出现的问题，确保施工顺利进行。② 服从公安、城管、环卫等政府部门的安排，仔细处理好与周边单位的关系，减少外来干扰，把主要精力投入施工，决不能因外界矛盾而影响施工。③ 及时协调各班组之间可能出现的矛盾，做到人尽其能、物尽其用。2、 施工工艺2.2.1 人工挖孔灌注砼桩工艺流程图(图 1)：3、测量 放样：本 工程 设计 比较 特别 ，桩孔较多，且各轴线夹角特别，桩位座标用传统的方法计算较繁琐，容易出错，最好由设计单位提供桩孔座标，用全站仪放出桩位。桩位经施工人员、监理单位测量人员、建设单位在开挖前检验合格，钉上木桩，并以桩上的铁钉作标记，用砼固定木桩，放样完毕即可进行下一道工序。4、桩孔中心点的控制：为防止杂物在开挖时落入孔中，便于第一节砼护壁施工，防止地表水渗入井内，开挖前应以桩中心点为中心，按相应的桩径加大40cm 用砖砌一圈，宽度为 120mm，高出井周围地面 150～200mm，同时通过桩中心引两条垂直直径线与井圈相交得四点，在这四点处设置四个钢钉，或用油漆在这四点作标记，作为控制中心点及施工中控制垂直度的依据。要求每模都进行...
