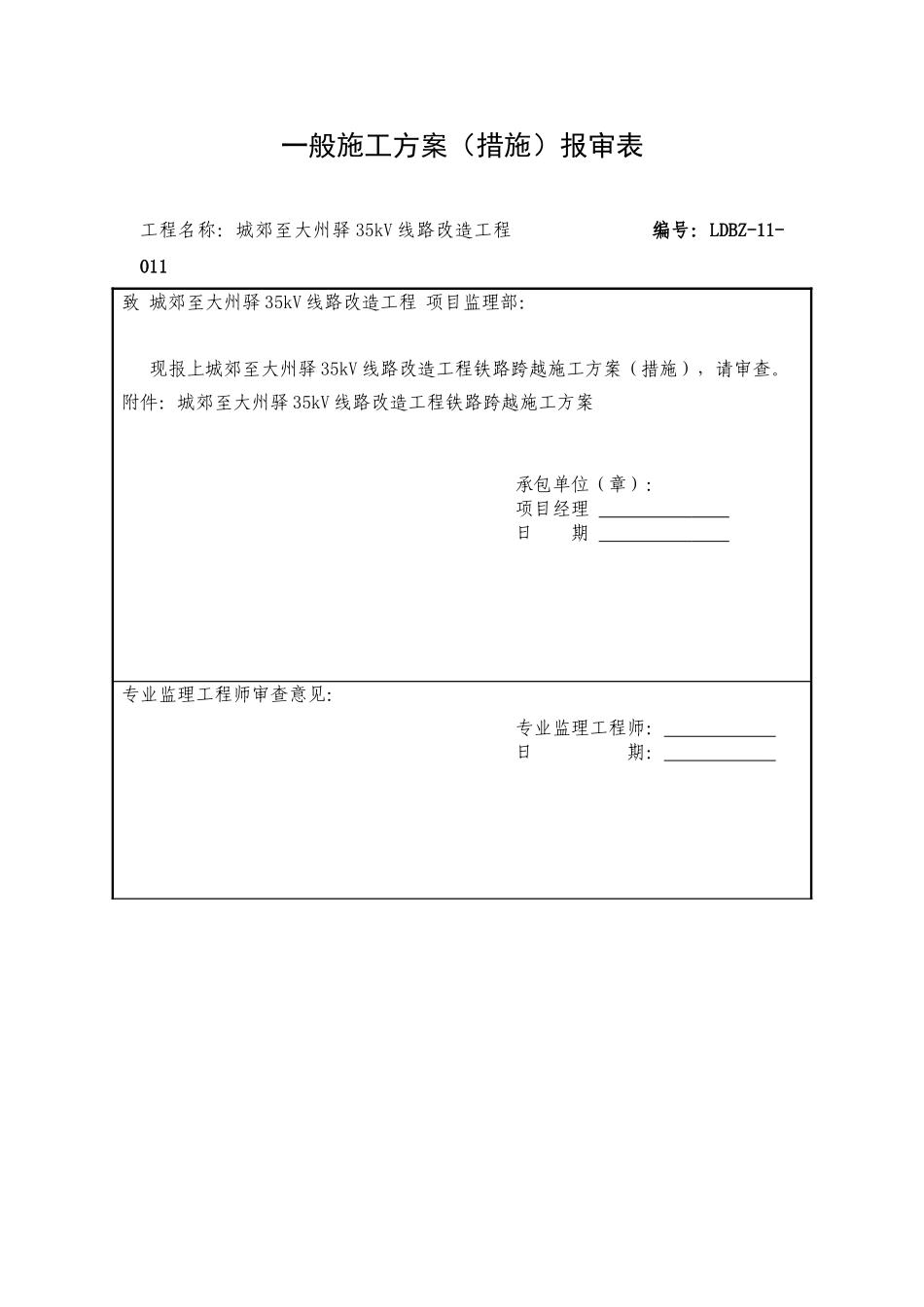

一般施工方案（措施）报审表工程名称：城郊至大州驿 35kV 线路改造工程 编号：LDBZ-11-011致 城郊至大州驿 35kV 线路改造工程 项目监理部：现报上城郊至大州驿 35kV 线路改造工程铁路跨越施工方案（措施），请审查。附件：城郊至大州驿 35kV 线路改造工程铁路跨越施工方案承包单位（章）：项目经理 日 期 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审查意见：项目监理部（章）：总监理工程师： 日 期： 本表一式 4 份由承包单位填报，建设管理单位、项目监理部各 1 份，承包单位各存 2 份。城郊至大州驿 35kV 线路改建工程施工方案35kV 城大线施工项目部二〇一三年三月二十九日城郊至大州驿 35kV 线路改建工程施工方案批 准： 日期： 年 月 日 审核（安监科）： 日期： 年 月 日审核（生技科）： 日期： 年 月 日编 制： 张峰 日期： 年 月 日一、工程施工适用范围：城郊至大州驿 35kV 线路工程架线施工时，在 57#---58#、68#-69#、70#-71#、79#-80#需跨越铁路。为保证 35kV 城大线架线施工顺利进行及被跨的铁路的交通安全和畅通，特编制本方案。二、工程概况1. 35kV 城大线架线工程跨越铁路档：57#—58#放线段为孤立档选择在 57#—58#展放导线，该放线段全长 475 米；跨越位置在 57#大号侧 405 米处对轨顶距离 45m，铁路中心距港牵线路最近杆塔58#为 70m，与线路的交叉角为 45º； 设计要求 35kV 城大线 57#-58#档内的导地线不允许有接头，详见附图 2-1。2. 35kV 城大线架线工程跨越铁路档：68#—69#放线段选择在 65#—71#展放导线，该放线段全长 1495 米；跨越位置在 68#大号侧112 米处对轨顶距离 32m，铁路中心距港牵线路最近杆塔 68#为112m，与线路的交叉角为 40º； 设计要求 35kV 城大线 68#-69#档内的导地线不允许有接头，详见附图 2-2。3. 35kV 城大线架线工程跨越铁路档：70#—71#放线段选择在 65#—71#展放导线，该放线段全长 1495 米；跨越位置在 70#大号侧 80米处对轨顶距离 35m，铁路中心距港牵线路最近杆塔 71#为80m，与线路的交叉角为 70º； 设计要求 35kV 城大线 70#-71#档内的导地线不允许有接头，详见附图 2-,3。4. 35kV 城大线架线工程跨越铁路档：79#—80#放线段选择在 78#—80#展放导线，该放线段全长 692 米；跨越位置在 79#大号侧 125米处对轨顶距离 87m，铁路中心距港牵线路最近杆...
