钢结构加工施工方案

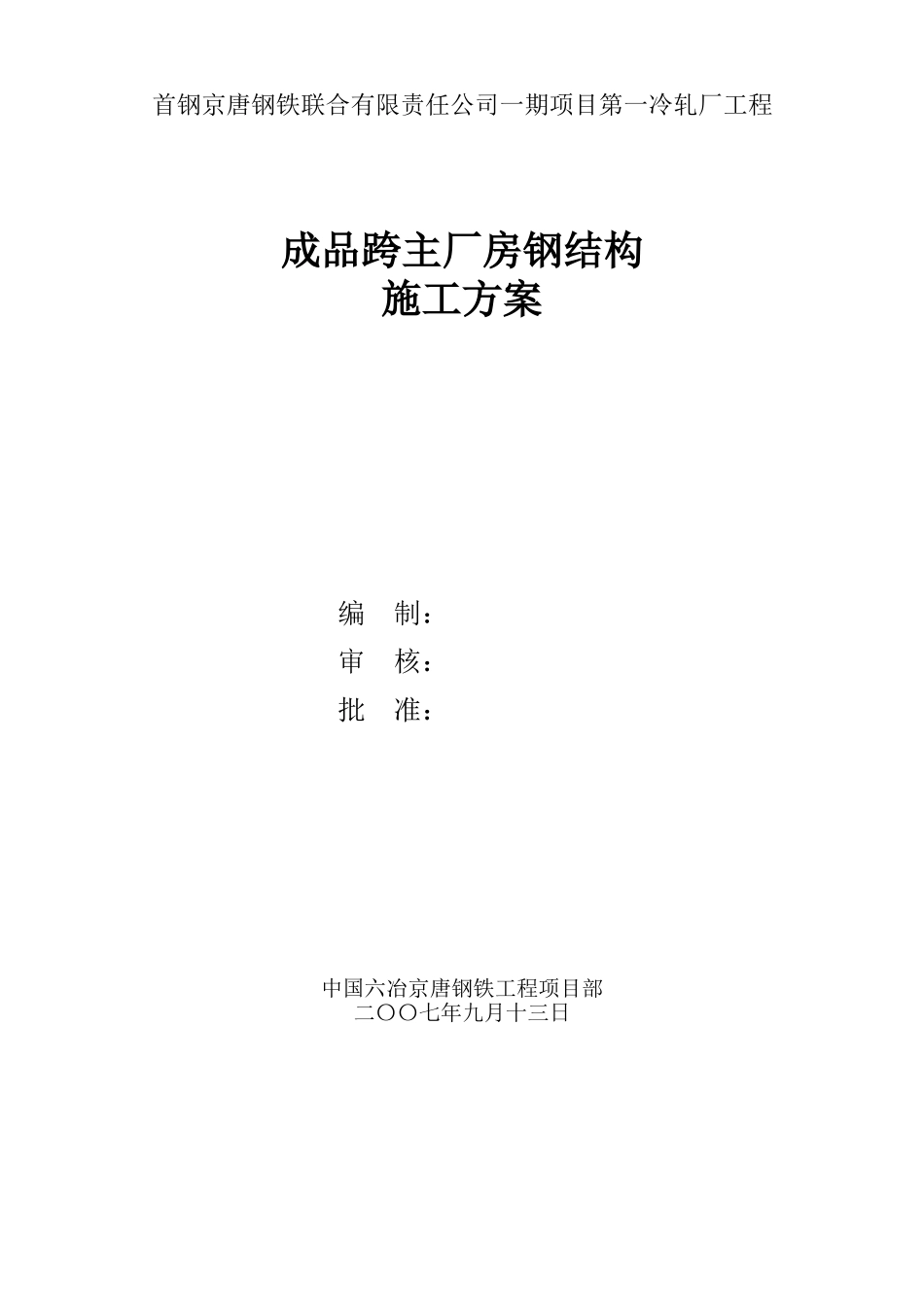

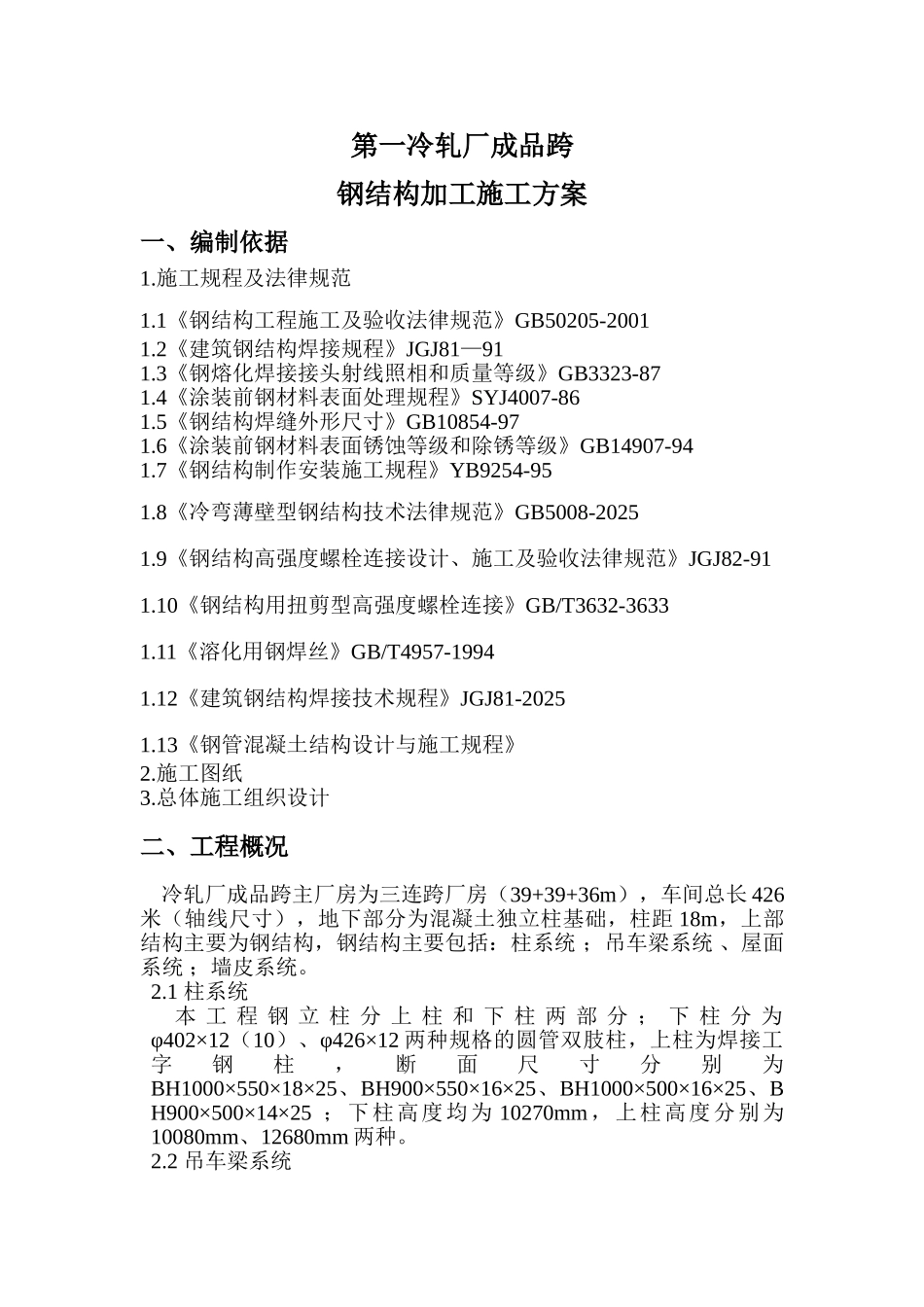

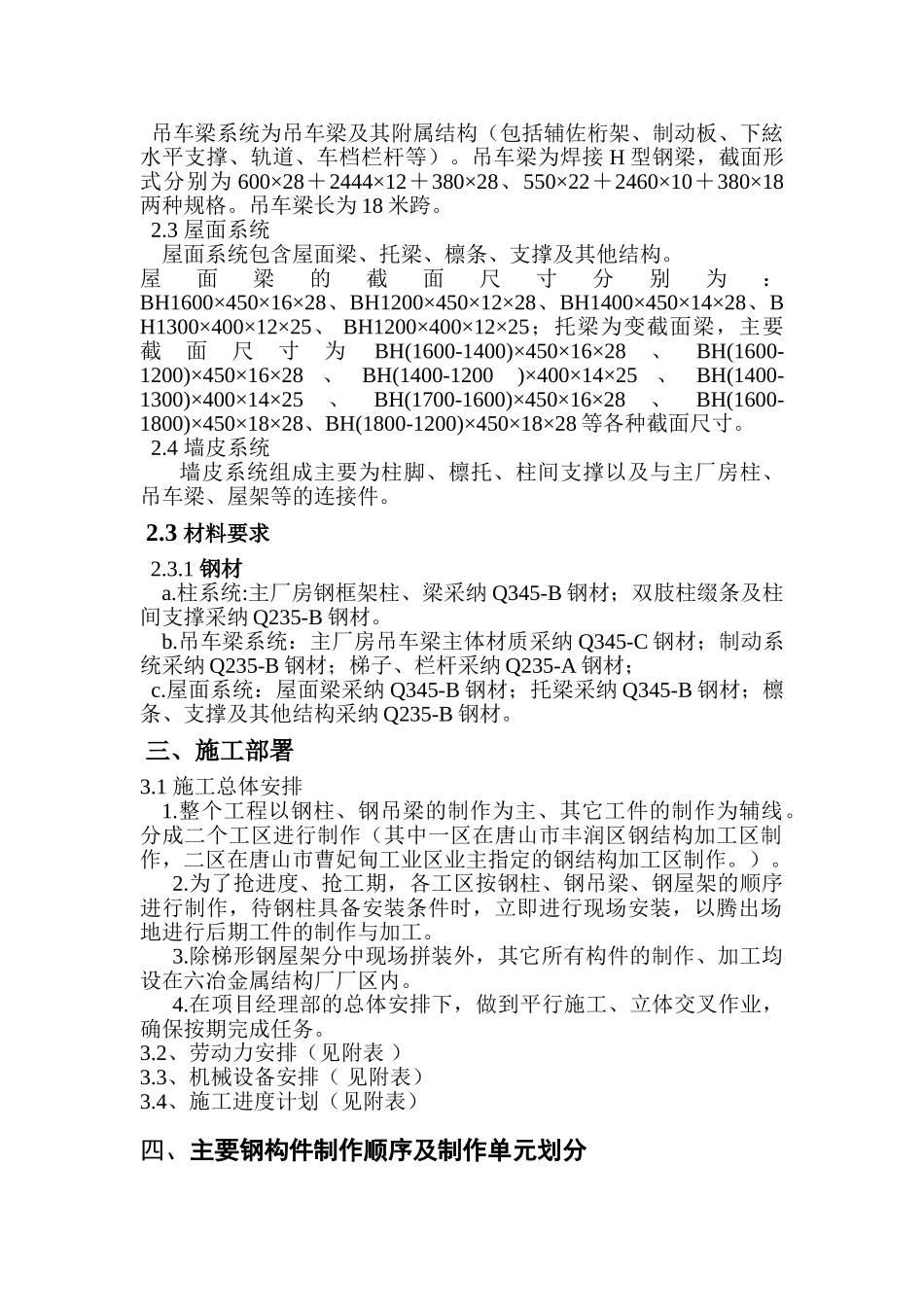

首钢京唐钢铁联合有限责任公司一期项目第一冷轧厂工程成品跨主厂房钢结构施工方案 编 制：审 核：批 准：中国六冶京唐钢铁工程项目部二〇〇七年九月十三日第一冷轧厂成品跨钢结构加工施工方案一、编制依据1.施工规程及法律规范1.1《钢结构工程施工及验收法律规范》GB50205-20011.2《建筑钢结构焊接规程》JGJ81—911.3《钢熔化焊接接头射线照相和质量等级》GB3323-871.4《涂装前钢材料表面处理规程》SYJ4007-861.5《钢结构焊缝外形尺寸》GB10854-971.6《涂装前钢材料表面锈蚀等级和除锈等级》GB14907-941.7《钢结构制作安装施工规程》YB9254-951.8《冷弯薄壁型钢结构技术法律规范》GB5008-20251.9《钢结构高强度螺栓连接设计、施工及验收法律规范》JGJ82-911.10《钢结构用扭剪型高强度螺栓连接》GB/T3632-36331.11《溶化用钢焊丝》GB/T4957-19941.12《建筑钢结构焊接技术规程》JGJ81-20251.13《钢管混凝土结构设计与施工规程》 2.施工图纸3.总体施工组织设计二、工程概况 冷轧厂成品跨主厂房为三连跨厂房（39+39+36m），车间总长 426米（轴线尺寸），地下部分为混凝土独立柱基础，柱距 18m，上部结构主要为钢结构，钢结构主要包括：柱系统 ；吊车梁系统 、屋面系统 ；墙皮系统。2.1 柱系统 本 工 程 钢 立 柱 分 上 柱 和 下 柱 两 部 分 ； 下 柱 分 为φ402×12（10）、φ426×12 两种规格的圆管双肢柱，上柱为焊接工字钢柱，断面尺寸分别为BH1000×550×18×25、BH900×550×16×25、BH1000×500×16×25、BH900×500×14×25 ；下柱高度均为 10270mm，上柱高度分别为10080mm、12680mm 两种。2.2 吊车梁系统 吊车梁系统为吊车梁及其附属结构（包括辅佐桁架、制动板、下絃水平支撑、轨道、车档栏杆等）。吊车梁为焊接 H 型钢梁，截面形式分别为 600×28＋2444×12＋380×28、550×22＋2460×10＋380×18两种规格。吊车梁长为 18 米跨。2.3 屋面系统屋面系统包含屋面梁、托梁、檩条、支撑及其他结构。屋面梁的截面尺寸分别为：BH1600×450×16×28、BH1200×450×12×28、BH1400×450×14×28、BH1300×400×12×25、 BH1200×400×12×25；托梁为变截面梁，主要截面尺寸为BH(1600-1400)×450×16×28、BH(1600-1200)×450×16×28、BH(1400-1200 )×400×14×25、BH(1400-1300)×400×14×25、BH(1700-1600)×450×16×28、BH(1600-1800)×450×18×28、BH(1800-1200)×450×18×28 等各种截面尺...
