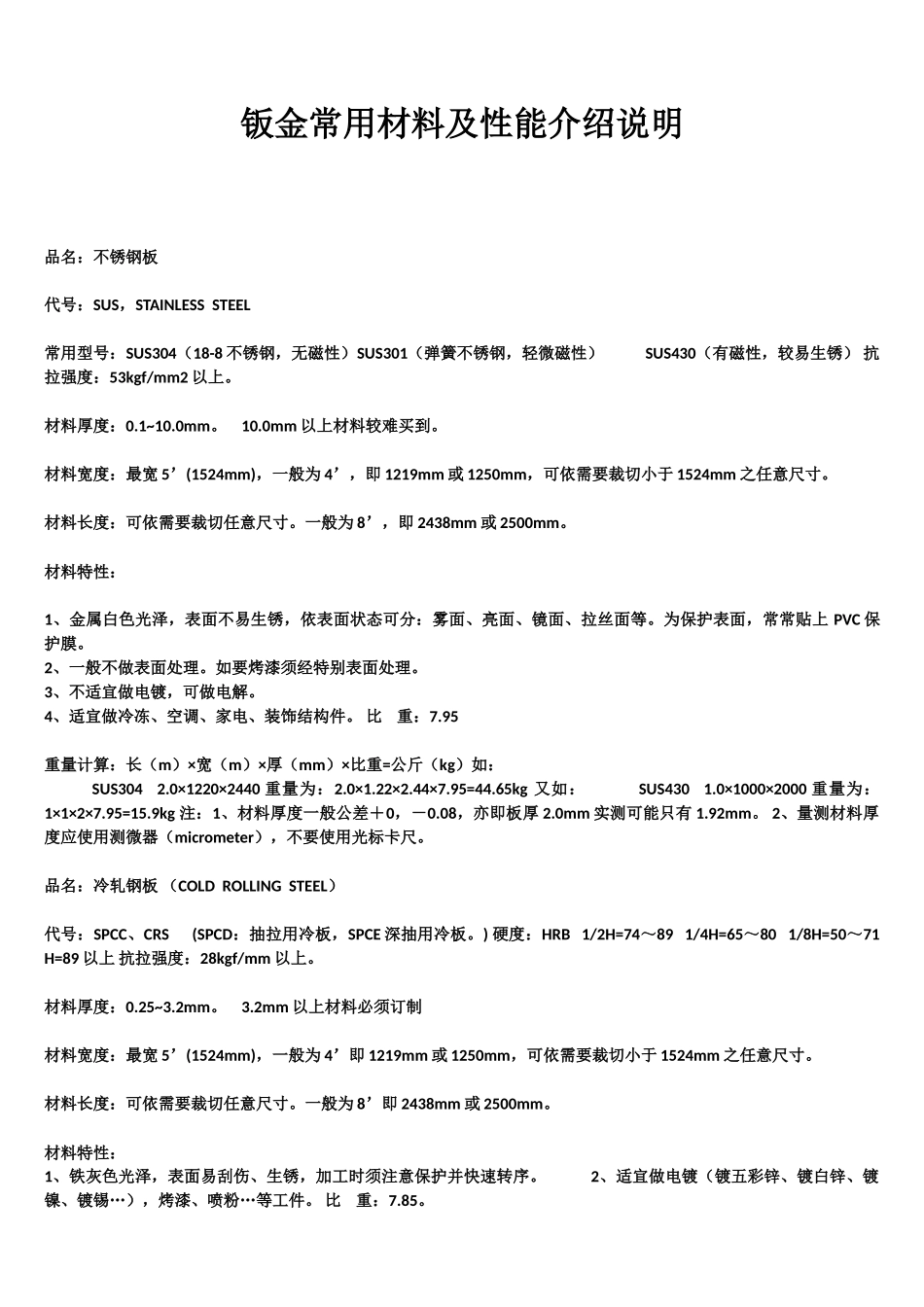

钣金常用材料及性能介绍说明

钣金常用材料及性能介绍说明品名：不锈钢板 代号：SUS，STAINLESS STEEL 常用型号：SUS304（18-8 不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性） SUS430（有磁性，较易生锈） 抗拉强度：53kgf/mm2 以上。 材料厚度：0.1~10.0mm。 10.0mm 以上材料较难买到。 材料宽度：最宽 5’(1524mm)，一般为 4’，即 1219mm 或 1250mm，可依需要裁切小于 1524mm 之任意尺寸。 材料长度：可依需要裁切任意尺寸。一般为 8’，即 2438mm 或 2500mm。 材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。为保护表面，常常贴上 PVC 保护膜。 2、一般不做表面处理。如要烤漆须经特别表面处理。3、不适宜做电镀，可做电解。 4、适宜做冷冻、空调、家电、装饰结构件。 比 重：7.95 重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如： SUS304 2.0×1220×2440 重量为：2.0×1.22×2.44×7.95=44.65kg 又如： SUS430 1.0×1000×2000 重量为：1×1×2×7.95=15.9kg 注：1、材料厚度一般公差＋0，－0.08，亦即板厚 2.0mm 实测可能只有 1.92mm。 2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。品名：冷轧钢板 （COLD ROLLING STEEL） 代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE 深抽用冷板。) 硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89 以上 抗拉强度：28kgf/mm 以上。 材料厚度：0.25~3.2mm。 3.2mm 以上材料必须订制 材料宽度：最宽 5’(1524mm)，一般为 4’即 1219mm 或 1250mm，可依需要裁切小于 1524mm 之任意尺寸。 材料长度：可依需要裁切任意尺寸。一般为 8’即 2438mm 或 2500mm。 材料特性：1、铁灰色光泽，表面易刮伤、生锈，加工时须注意保护并快速转序。 2、适宜做电镀（镀五彩锌、镀白锌、镀镍、镀锡…），烤漆、喷粉…等工件。 比 重：7.85。 重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如： SPCC2.0×1220×2440 重 量 为 ： 2.0×1.22×2.44×7.85=46.74kg 又 如 ： SPCC1.0×1000×2000 重 量 为 ：1×1×2×7.85=15.7kg 注：1、材料厚度一般公差＋0，－0.08，亦即板厚 2.0mm 实测可能只有 1.92mm。 2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。 3、为防止板材生锈可于加工后在工件表面轻涂防锈油，或以油布覆盖工件。品名：铝板 ALUMI...
