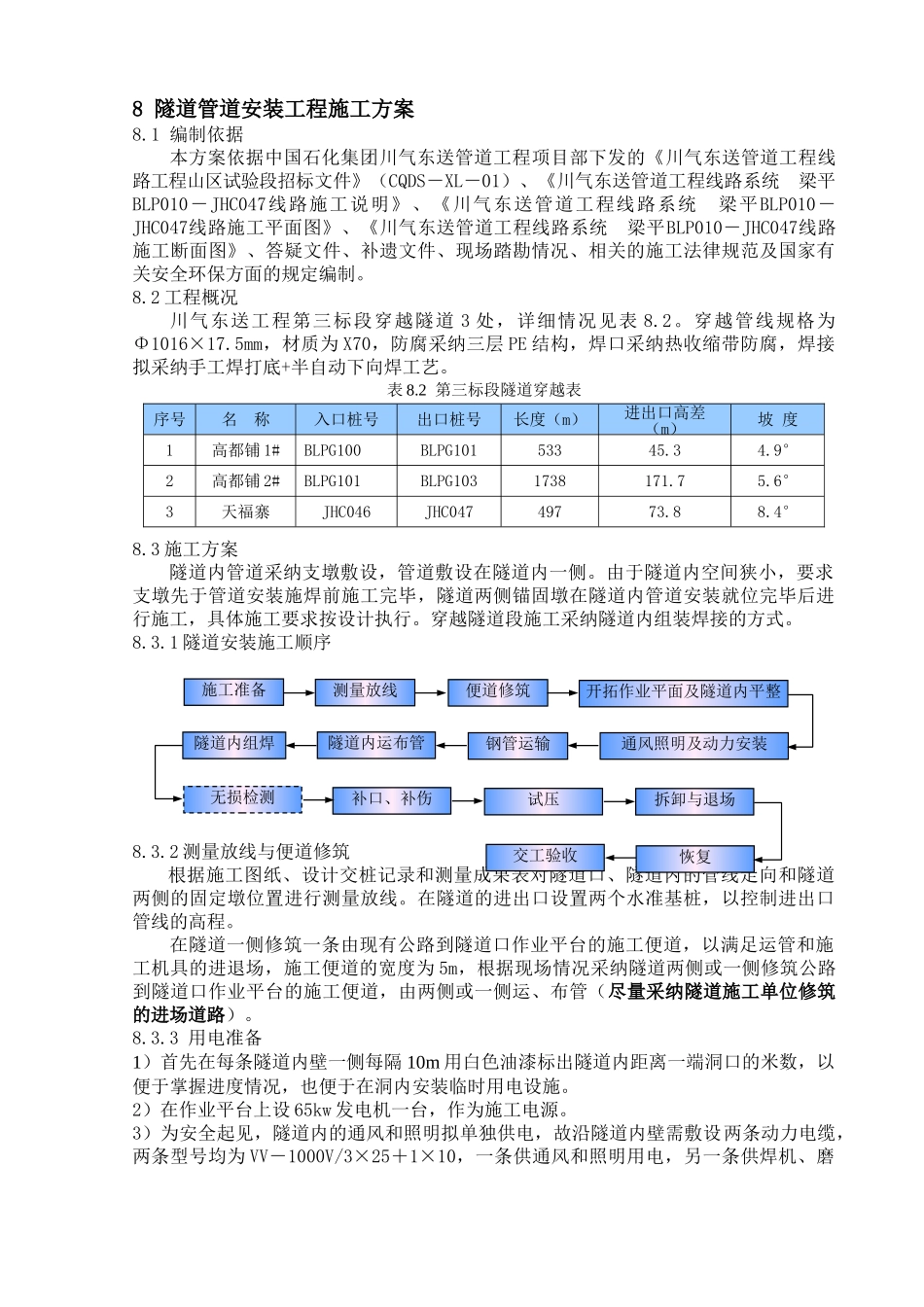

8 隧道管道安装工程施工方案8.1 编制依据本方案依据中国石化集团川气东送管道工程项目部下发的《川气东送管道工程线路工程山区试验段招标文件》（CQDS－XL－01）、《川气东送管道工程线路系统 梁平BLP010－JHC047线路施工说明》、《川气东送管道工程线路系统 梁平BLP010－JHC047线路施工平面图》、《川气东送管道工程线路系统 梁平BLP010－JHC047线路施工断面图》、答疑文件、补遗文件、现场踏勘情况、相关的施工法律规范及国家有关安全环保方面的规定编制。8.2 工程概况川气东送工程第三标段穿越隧道 3 处，详细情况见表 8.2。穿越管线规格为Φ1016×17.5mm，材质为 X70，防腐采纳三层 PE 结构，焊口采纳热收缩带防腐，焊接拟采纳手工焊打底+半自动下向焊工艺。表 8.2 第三标段隧道穿越表序号名 称入口桩号出口桩号长度（m）进出口高差（m）坡 度1高都铺 1# BLPG100BLPG10153345.34.9°2高都铺 2#BLPG101BLPG1031738171.75.6°3天福寨JHC046JHC04749773.88.4°8.3 施工方案隧道内管道采纳支墩敷设，管道敷设在隧道内一侧。由于隧道内空间狭小，要求支墩先于管道安装施焊前施工完毕，隧道两侧锚固墩在隧道内管道安装就位完毕后进行施工，具体施工要求按设计执行。穿越隧道段施工采纳隧道内组装焊接的方式。8.3.1 隧道安装施工顺序8.3.2 测量放线与便道修筑根据施工图纸、设计交桩记录和测量成果表对隧道口、隧道内的管线走向和隧道两侧的固定墩位置进行测量放线。在隧道的进出口设置两个水准基桩，以控制进出口管线的高程。在隧道一侧修筑一条由现有公路到隧道口作业平台的施工便道，以满足运管和施工机具的进退场，施工便道的宽度为 5m，根据现场情况采纳隧道两侧或一侧修筑公路到隧道口作业平台的施工便道，由两侧或一侧运、布管（尽量采纳隧道施工单位修筑的进场道路）。8.3.3 用电准备1）首先在每条隧道内壁一侧每隔 10m 用白色油漆标出隧道内距离一端洞口的米数，以便于掌握进度情况，也便于在洞内安装临时用电设施。2）在作业平台上设 65kw 发电机一台，作为施工电源。3）为安全起见，隧道内的通风和照明拟单独供电，故沿隧道内壁需敷设两条动力电缆，两条型号均为 VV－1000V/3×25＋1×10，一条供通风和照明用电，另一条供焊机、磨施工准备测量放线便道修筑开拓作业平面及隧道内平整钢管运输隧道内组焊通风照明及动力安装无损检测补口、补伤试压恢复交工验收隧道内运布管拆卸与退场光机、焊条保温筒和卷扬机用...
