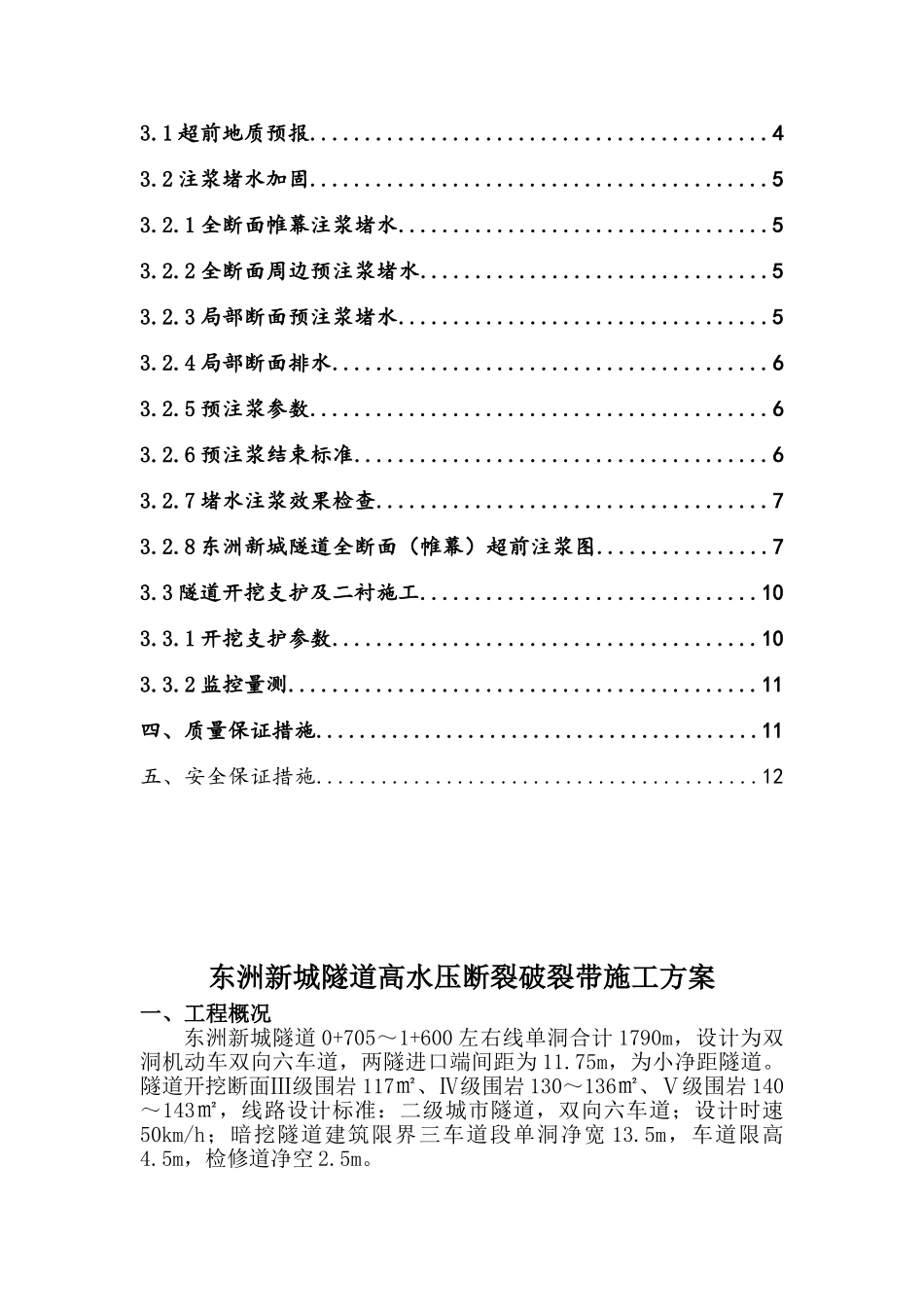

富阳市公园路向东延伸（大桥路-高尔夫路）工程第一标段东洲新城隧道高水压断裂破裂带施工方案编制： 复核： 审核： 中铁一局集团有限公司公园路向东延伸工程项目经理部二 O 一五年九月目 录一、工程概况..............................................3二、工程地质..............................................3三、断层破裂带施工方案...................................43.1 超前地质预报..........................................43.2 注浆堵水加固..........................................53.2.1 全断面帷幕注浆堵水..................................53.2.2 全断面周边预注浆堵水................................53.2.3 局部断面预注浆堵水..................................53.2.4 局部断面排水........................................63.2.5 预注浆参数..........................................63.2.6 预注浆结束标准......................................63.2.7 堵水注浆效果检查....................................73.2.8 东洲新城隧道全断面（帷幕）超前注浆图................73.3 隧道开挖支护及二衬施工...............................103.3.1 开挖支护参数.......................................103.3.2 监控量测...........................................11四、质量保证措施.........................................11五、安全保证措施.........................................12东洲新城隧道高水压断裂破裂带施工方案一、工程概况东洲新城隧道 0+705～1+600 左右线单洞合计 1790m，设计为双洞机动车双向六车道，两隧进口端间距为 11.75m，为小净距隧道。隧道开挖断面Ⅲ级围岩 117㎡、Ⅳ级围岩 130～136㎡、Ⅴ级围岩 140～143㎡，线路设计标准：二级城市隧道，双向六车道；设计时速50km/h；暗挖隧道建筑限界三车道段单洞净宽 13.5m，车道限高 4.5m，检修道净空 2.5m。二、工程地质隧道岩性主要为中风化、微风化花岗闪长岩和石英砂岩，洞口有粘土夹碎石覆盖层。洞身 穿越地质Ⅲ级围岩 790m，占总长44.2%；Ⅳ级围岩 290m，占总长 16.2%；Ⅴ级围岩 690m，占总长38.5%；明洞 20m，占总长 1.1%。并穿越 F1、F2 等不良地质断裂带，F1 破裂带位置在左线里程为 K0+925～K0+965 段，长约 40m；在右线里程为 K0+974～K1+025 段，长约 51m。F2 破裂带位置在左...
