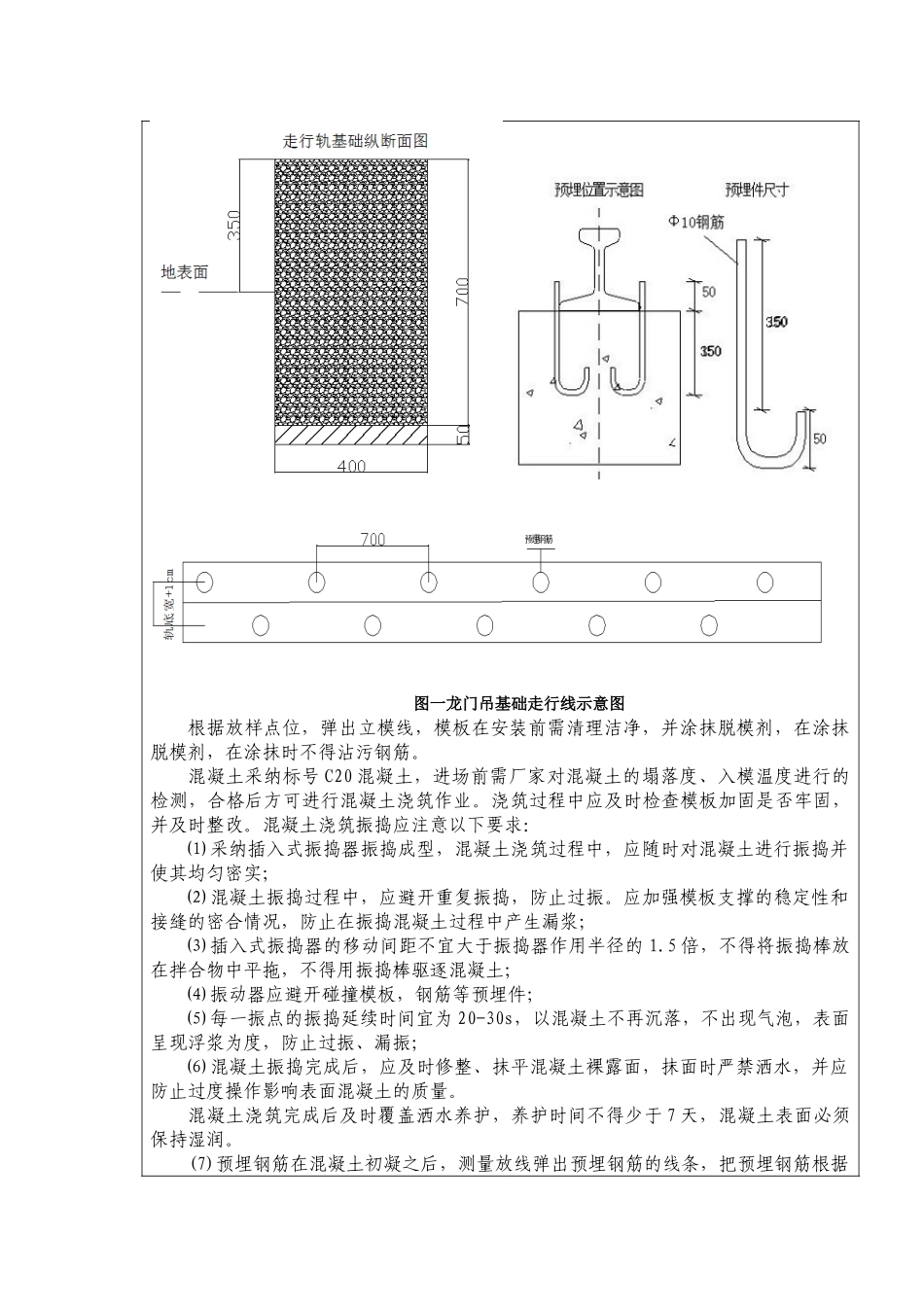

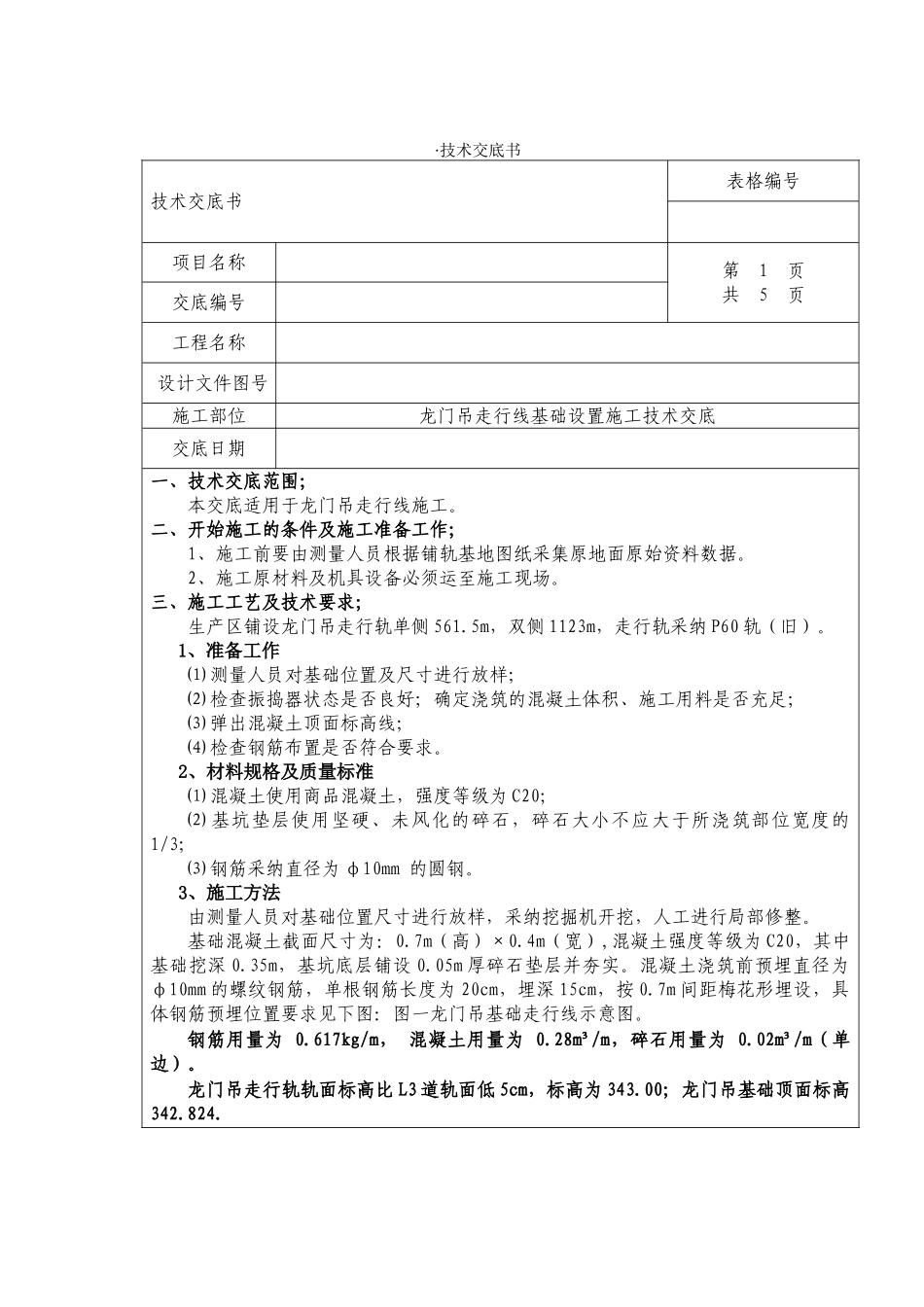

·技术交底书技术交底书表格编号项目名称第 1 页共 5 页交底编号工程名称设计文件图号施工部位龙门吊走行线基础设置施工技术交底交底日期一、技术交底范围;本交底适用于龙门吊走行线施工。二、开始施工的条件及施工准备工作;1、施工前要由测量人员根据铺轨基地图纸采集原地面原始资料数据。2、施工原材料及机具设备必须运至施工现场。三、施工工艺及技术要求;生产区铺设龙门吊走行轨单侧 561.5m,双侧 1123m,走行轨采纳 P60 轨(旧)。1、准备工作⑴ 测量人员对基础位置及尺寸进行放样;⑵ 检查振捣器状态是否良好;确定浇筑的混凝土体积、施工用料是否充足;⑶ 弹出混凝土顶面标高线;⑷ 检查钢筋布置是否符合要求。2、材料规格及质量标准⑴ 混凝土使用商品混凝土,强度等级为 C20;⑵ 基坑垫层使用坚硬、未风化的碎石,碎石大小不应大于所浇筑部位宽度的1/3;⑶ 钢筋采纳直径为 φ10mm 的圆钢。3、施工方法由测量人员对基础位置尺寸进行放样,采纳挖掘机开挖,人工进行局部修整。基础混凝土截面尺寸为:0.7m(高)×0.4m(宽),混凝土强度等级为 C20,其中基础挖深 0.35m,基坑底层铺设 0.05m 厚碎石垫层并夯实。混凝土浇筑前预埋直径为φ10mm 的螺纹钢筋,单根钢筋长度为 20cm,埋深 15cm,按 0.7m 间距梅花形埋设,具体钢筋预埋位置要求见下图:图一龙门吊基础走行线示意图。钢筋用量为 0.617kg/m, 混凝土用量为 0.28m³/m,碎石用量为 0.02m³/m(单边)。龙门吊走行轨轨面标高比 L3 道轨面低 5cm,标高为 343.00;龙门吊基础顶面标高342.824.图一龙门吊基础走行线示意图根据放样点位,弹出立模线,模板在安装前需清理洁净,并涂抹脱模剂,在涂抹脱模剂,在涂抹时不得沾污钢筋。混凝土采纳标号 C20 混凝土,进场前需厂家对混凝土的塌落度、入模温度进行的检测,合格后方可进行混凝土浇筑作业。浇筑过程中应及时检查模板加固是否牢固,并及时整改。混凝土浇筑振捣应注意以下要求:⑴ 采纳插入式振捣器振捣成型,混凝土浇筑过程中,应随时对混凝土进行振捣并使其均匀密实;⑵ 混凝土振捣过程中,应避开重复振捣,防止过振。应加强模板支撑的稳定性和接缝的密合情况,防止在振捣混凝土过程中产生漏浆;⑶ 插入式振捣器的移动间距不宜大于振捣器作用半径的 1.5 倍,不得将振捣棒放在拌合物中平拖,不得用振捣棒驱逐混凝土;⑷ 振动器应避开碰撞模板,钢筋等预埋件;⑸ 每一振点的振捣延续时间宜...
