22个电气设计常见问题

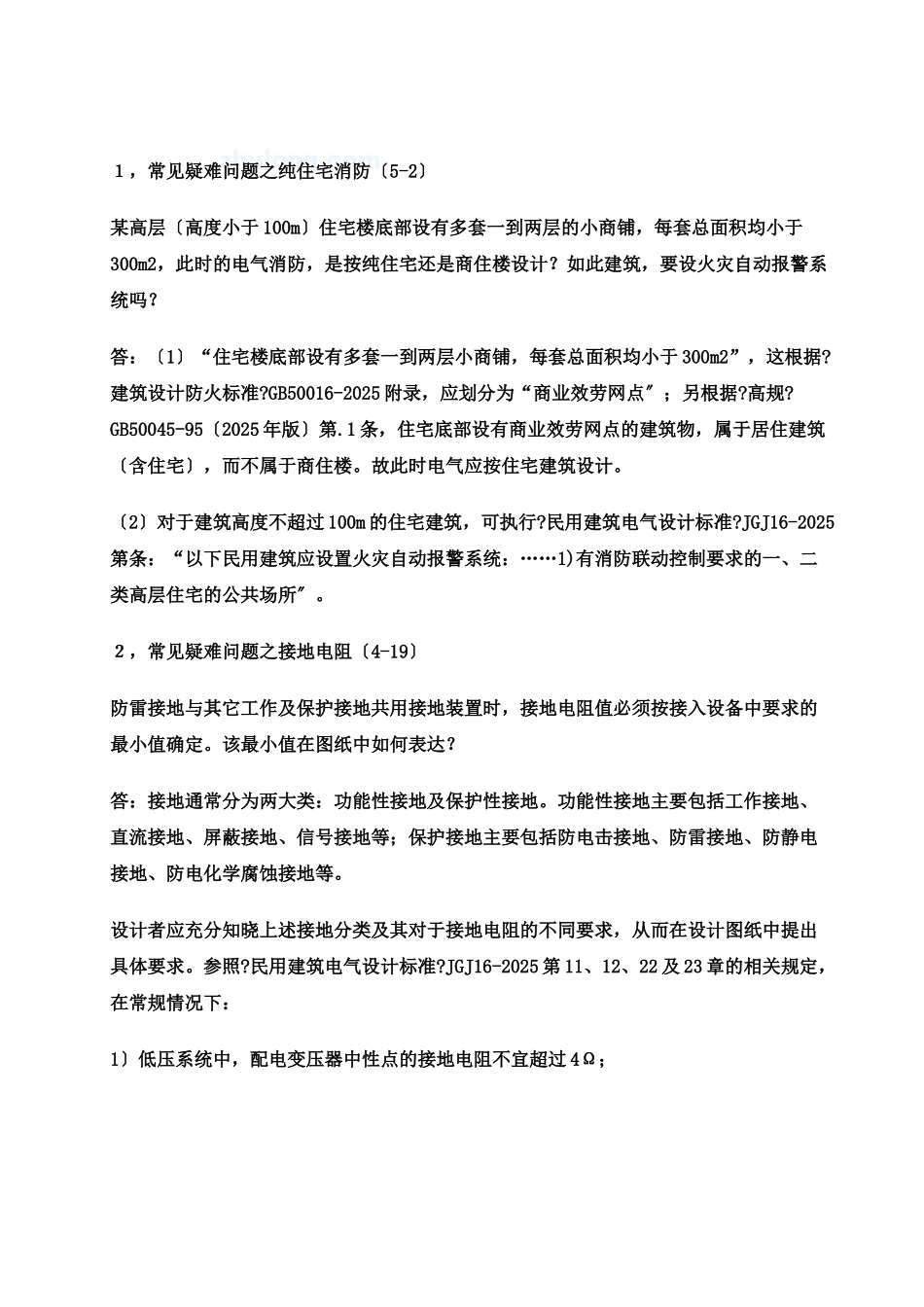

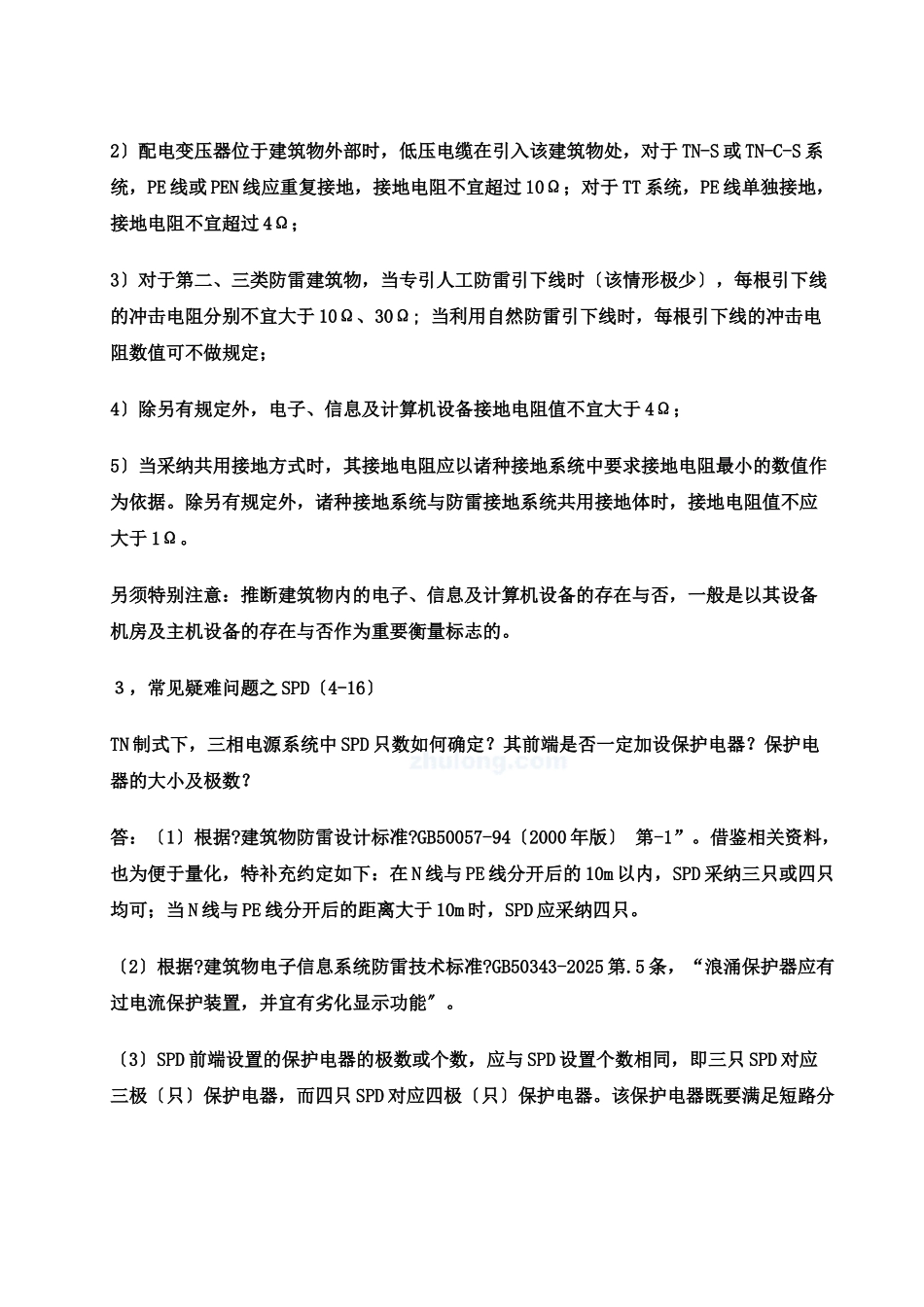

１，常见疑难问题之纯住宅消防〔5-2〕某高层〔高度小于 100m〕住宅楼底部设有多套一到两层的小商铺，每套总面积均小于300m2，此时的电气消防，是按纯住宅还是商住楼设计？如此建筑，要设火灾自动报警系统吗？答：〔1〕“住宅楼底部设有多套一到两层小商铺，每套总面积均小于 300m2”，这根据?建筑设计防火标准?GB50016-2025 附录，应划分为“商业效劳网点〞；另根据?高规?GB50045-95〔2025 年版〕第.1 条，住宅底部设有商业效劳网点的建筑物，属于居住建筑〔含住宅〕，而不属于商住楼。故此时电气应按住宅建筑设计。〔2〕对于建筑高度不超过 100m 的住宅建筑，可执行?民用建筑电气设计标准?JGJ16-2025第条：“以下民用建筑应设置火灾自动报警系统：……1)有消防联动控制要求的一、二类高层住宅的公共场所〞。２，常见疑难问题之接地电阻〔4-19〕防雷接地与其它工作及保护接地共用接地装置时，接地电阻值必须按接入设备中要求的最小值确定。该最小值在图纸中如何表达？答：接地通常分为两大类：功能性接地及保护性接地。功能性接地主要包括工作接地、直流接地、屏蔽接地、信号接地等；保护接地主要包括防电击接地、防雷接地、防静电接地、防电化学腐蚀接地等。设计者应充分知晓上述接地分类及其对于接地电阻的不同要求，从而在设计图纸中提出具体要求。参照?民用建筑电气设计标准?JGJ16-2025 第 11、12、22 及 23 章的相关规定，在常规情况下：1〕低压系统中，配电变压器中性点的接地电阻不宜超过 4Ω；2〕配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于 TN-S 或 TN-C-S 系统，PE 线或 PEN 线应重复接地，接地电阻不宜超过 10Ω；对于 TT 系统，PE 线单独接地，接地电阻不宜超过 4Ω；3〕对于第二、三类防雷建筑物，当专引人工防雷引下线时〔该情形极少〕，每根引下线的冲击电阻分别不宜大于 10Ω、30Ω; 当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定；4〕除另有规定外，电子、信息及计算机设备接地电阻值不宜大于 4Ω；5〕当采纳共用接地方式时，其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据。除另有规定外，诸种接地系统与防雷接地系统共用接地体时，接地电阻值不应大于 1Ω。另须特别注意：推断建筑物内的电子、信息及计算机设备的存在与否，一般是以其设备机房及主机设备的存在与否作为重要衡量标志的。３，常见疑难问题之 SPD〔4-16〕TN 制式下，三相电源系统中...
