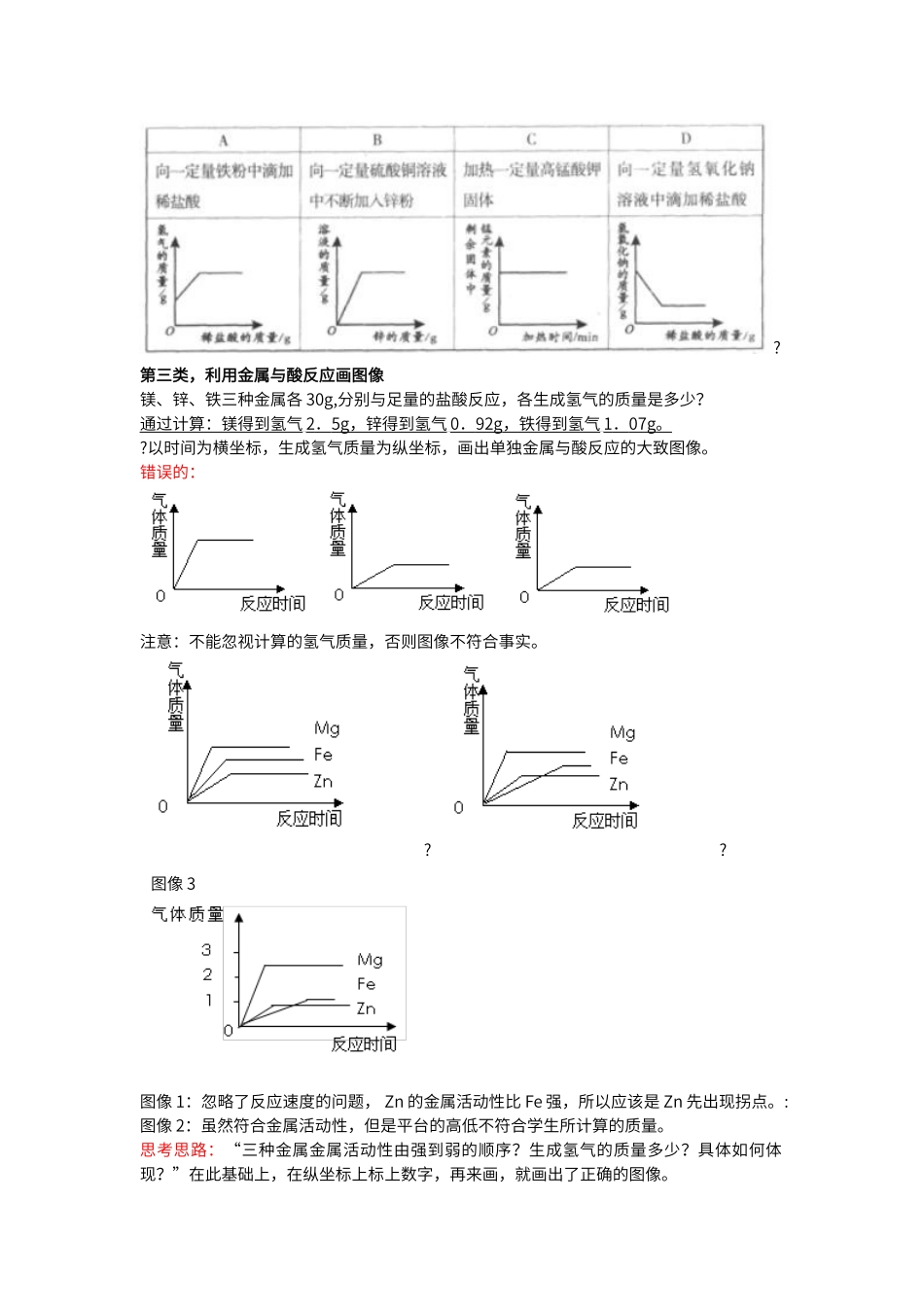

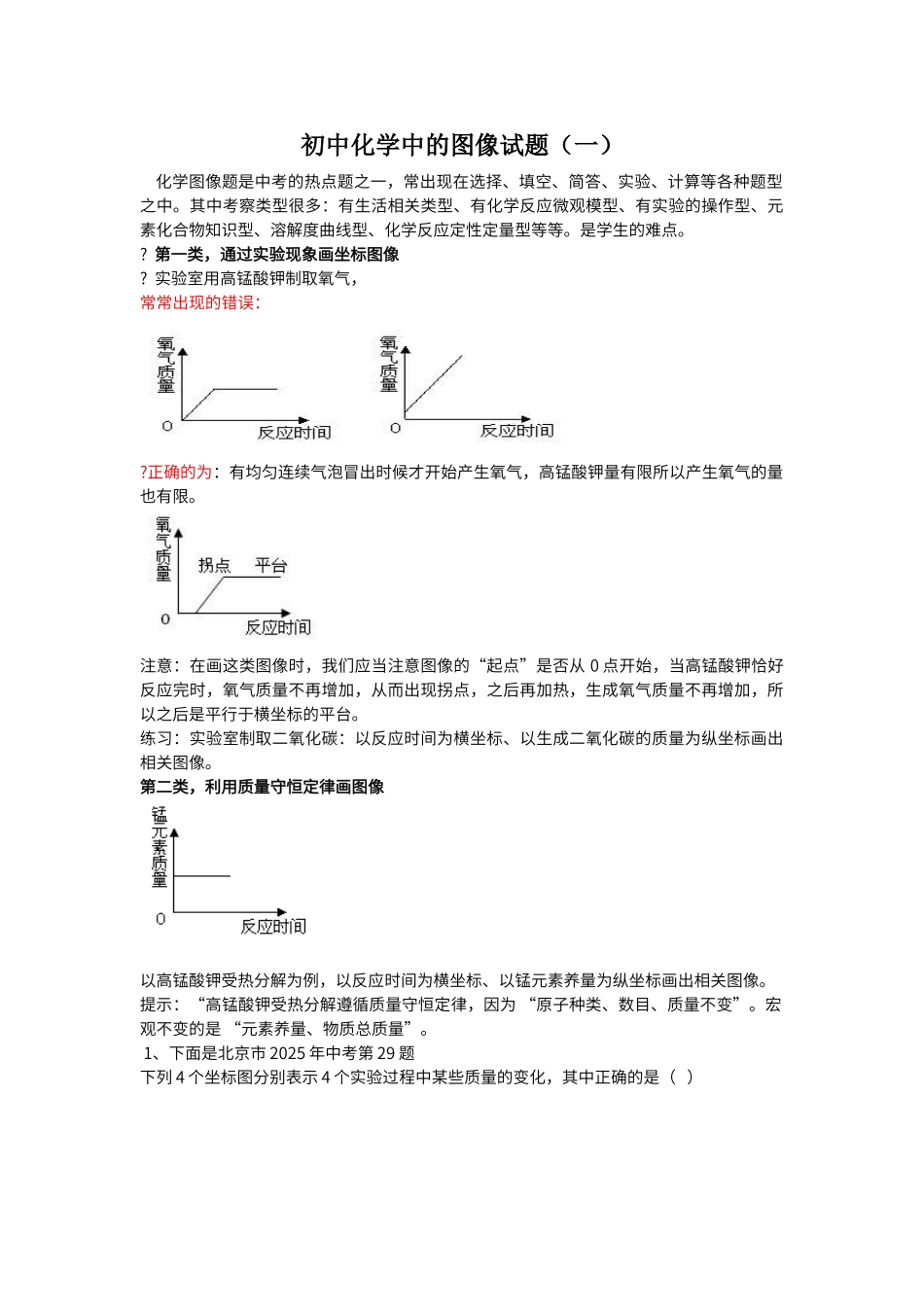

初中化学中的图像试题（一） 化学图像题是中考的热点题之一，常出现在选择、填空、简答、实验、计算等各种题型之中。其中考察类型很多：有生活相关类型、有化学反应微观模型、有实验的操作型、元素化合物知识型、溶解度曲线型、化学反应定性定量型等等。是学生的难点。? 第一类，通过实验现象画坐标图像? 实验室用高锰酸钾制取氧气，常常出现的错误：?正确的为：有均匀连续气泡冒出时候才开始产生氧气，高锰酸钾量有限所以产生氧气的量也有限。注意：在画这类图像时，我们应当注意图像的“起点”是否从 0 点开始，当高锰酸钾恰好反应完时，氧气质量不再增加，从而出现拐点，之后再加热，生成氧气质量不再增加，所以之后是平行于横坐标的平台。练习：实验室制取二氧化碳：以反应时间为横坐标、以生成二氧化碳的质量为纵坐标画出相关图像。第二类，利用质量守恒定律画图像以高锰酸钾受热分解为例，以反应时间为横坐标、以锰元素养量为纵坐标画出相关图像。提示：“高锰酸钾受热分解遵循质量守恒定律，因为 “原子种类、数目、质量不变”。宏观不变的是 “元素养量、物质总质量”。 1、下面是北京市 2025 年中考第 29 题下列 4 个坐标图分别表示 4 个实验过程中某些质量的变化，其中正确的是（ ）?第三类，利用金属与酸反应画图像镁、锌、铁三种金属各 30g,分别与足量的盐酸反应，各生成氢气的质量是多少？通过计算：镁得到氢气 2 ． 5g ，锌得到氢气 0 ． 92g ，铁得到氢气 1 ． 07g 。 ?以时间为横坐标，生成氢气质量为纵坐标，画出单独金属与酸反应的大致图像。错误的：注意：不能忽视计算的氢气质量，否则图像不符合事实。? ? 图像 3图像 1：忽略了反应速度的问题， Zn 的金属活动性比 Fe 强，所以应该是 Zn 先出现拐点。:图像 2：虽然符合金属活动性，但是平台的高低不符合学生所计算的质量。思考思路：“三种金属金属活动性由强到弱的顺序？生成氢气的质量多少？具体如何体现？”在此基础上，在纵坐标上标上数字，再来画，就画出了正确的图像。 金属和酸反应的图像不但考察金属和酸的化学性质，还考察金属活动性顺序，更为重要的是涉及到量的知识，还有就是反应顺序的问题因此这类图像对学生来说有一定难度。将上题稍加更改，图像就会有很大差别。? 比如：向相同质量的铝和铁，滴加相同质量分数的足量的盐酸反应。所绘制的图像应该如上图所示。第四类，酸碱盐反应的顺序问题? CuCl2 中混有稀盐酸...
