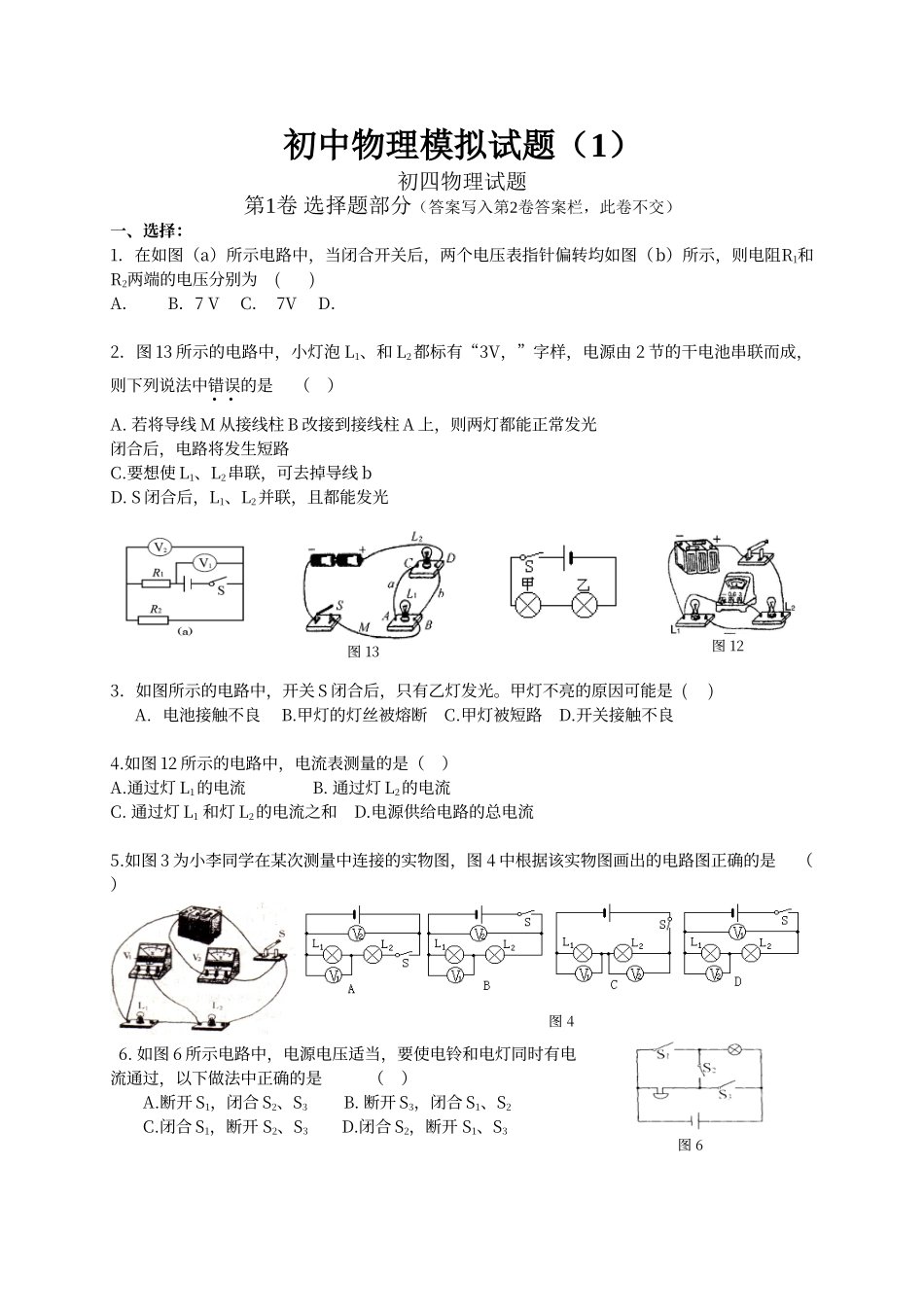

初中物理模拟试题（1）初四物理试题第1卷 选择题部分（答案写入第2卷答案栏，此卷不交）一、选择：1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为 ( )A． B．7 V C． 7V D． 2．图 13 所示的电路中，小灯泡 L1、和 L2都标有“3V，”字样，电源由 2 节的干电池串联而成，则下列说法中错误的是 （ ）A. 若将导线 M 从接线柱 B 改接到接线柱 A 上，则两灯都能正常发光闭合后，电路将发生短路C.要想使 L1、L2串联，可去掉导线 b D. S 闭合后，L1、L2并联，且都能发光3．如图所示的电路中，开关 S 闭合后，只有乙灯发光。甲灯不亮的原因可能是 ( ) A. 电池接触不良 B.甲灯的灯丝被熔断 C.甲灯被短路 D.开关接触不良4.如图 12 所示的电路中，电流表测量的是（ ）A.通过灯 L1的电流 B. 通过灯 L2的电流 C. 通过灯 L1 和灯 L2的电流之和 D.电源供给电路的总电流5.如图 3 为小李同学在某次测量中连接的实物图，图 4 中根据该实物图画出的电路图正确的是 （ ）6. 如图 6 所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是 （ ）A.断开 S1，闭合 S2、S3 B. 断开 S3，闭合 S1、S2C.闭合 S1，断开 S2、S3 D.闭合 S2，断开 S1、S3图 4图 13图 12图 67.如图所示电路，电源电压保持不变，三只电表均完好．开关 S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是 ( )A．电压表 V1示数为零，灯 L1断路 B．电压表 V1示数为零，灯 L1短路C．电流表 A 示数为零，灯 L2断路 D．电流表 A 示数为零，灯 L2短路8.如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是( )A.0.8A B.0.16A C.0.52A 电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图1所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )10. 如图是小明同学讨论串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是( )A、L1灯丝断了 B、L1灯座两接线柱直接接通了 C、L2灯丝断了 D、L2灯座两接线柱直接接通了11.某同学在做电学实验时...
