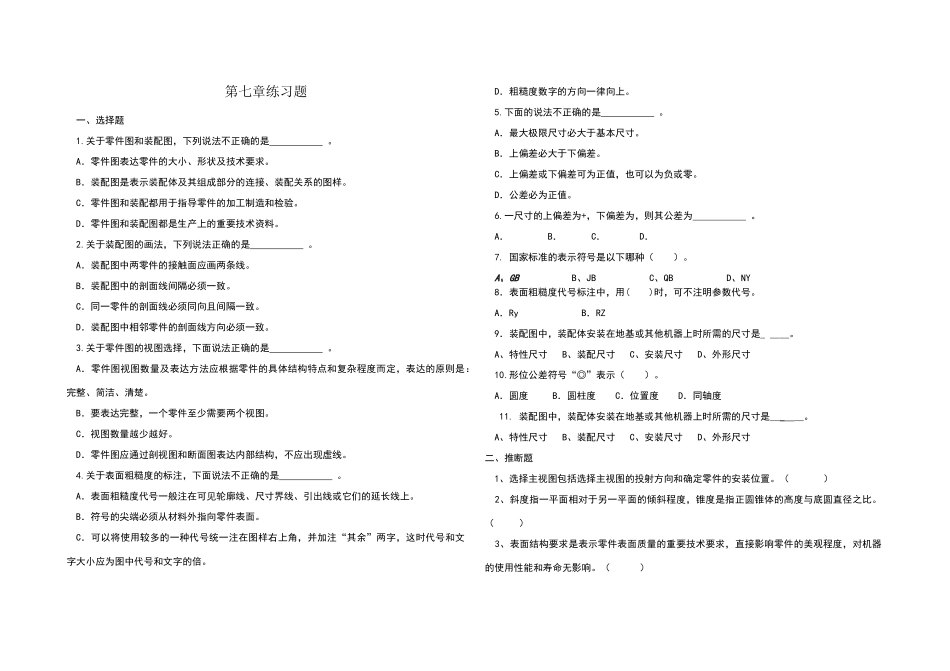

制图第七章练习题

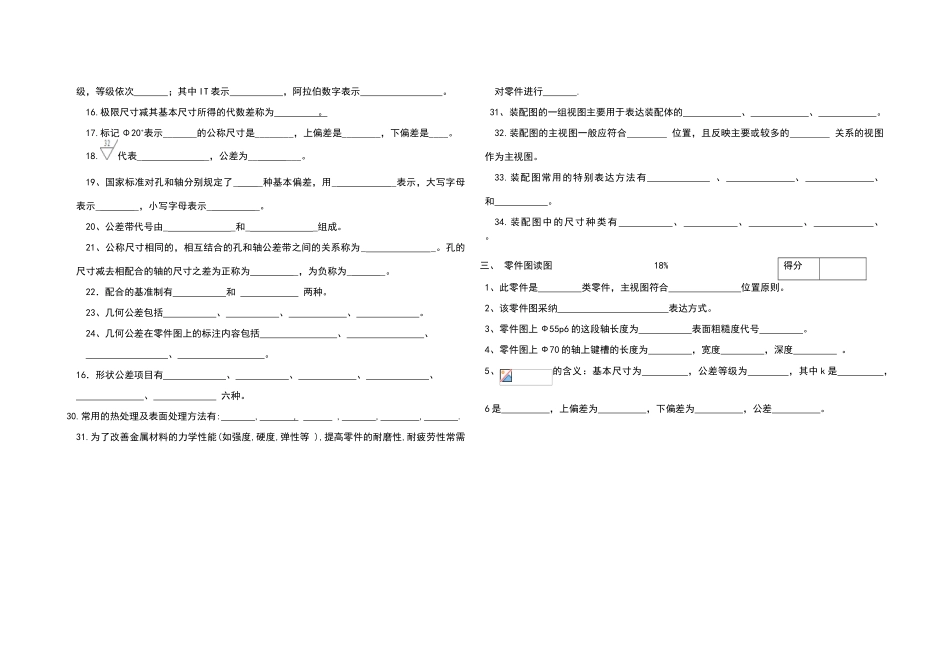

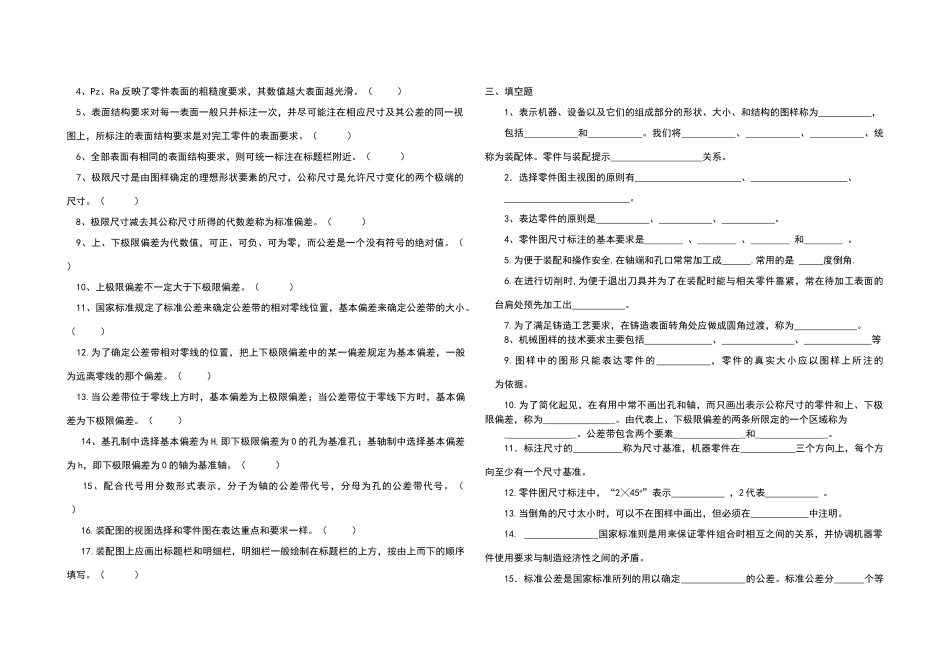

第七章练习题一、选择题1.关于零件图和装配图，下列说法不正确的是 。A．零件图表达零件的大小、形状及技术要求。B．装配图是表示装配体及其组成部分的连接、装配关系的图样。C．零件图和装配都用于指导零件的加工制造和检验。D．零件图和装配图都是生产上的重要技术资料。2.关于装配图的画法，下列说法正确的是 。A．装配图中两零件的接触面应画两条线。B．装配图中的剖面线间隔必须一致。C．同一零件的剖面线必须同向且间隔一致。D．装配图中相邻零件的剖面线方向必须一致。3.关于零件图的视图选择，下面说法正确的是 。A．零件图视图数量及表达方法应根据零件的具体结构特点和复杂程度而定，表达的原则是：完整、简洁、清楚。B．要表达完整，一个零件至少需要两个视图。C．视图数量越少越好。D．零件图应通过剖视图和断面图表达内部结构，不应出现虚线。4.关于表面粗糙度的标注，下面说法不正确的是 。A．表面粗糙度代号一般注在可见轮廓线、尺寸界线、引出线或它们的延长线上。B．符号的尖端必须从材料外指向零件表面。C．可以将使用较多的一种代号统一注在图样右上角，并加注“其余”两字，这时代号和文字大小应为图中代号和文字的倍。D．粗糙度数字的方向一律向上。5.下面的说法不正确的是 。A．最大极限尺寸必大于基本尺寸。B．上偏差必大于下偏差。C．上偏差或下偏差可为正值，也可以为负或零。D．公差必为正值。6.一尺寸的上偏差为+，下偏差为，则其公差为 。A． B． C． D．7. 国家标准的表示符号是以下哪种（ ）。A、GB B、JB C、QB D、NY8．表面粗糙度代号标注中，用( )时，可不注明参数代号。 A．Ry B．RZ 9．装配图中，装配体安装在地基或其他机器上时所需的尺寸是_ ____。A、特性尺寸 B、装配尺寸 C、安装尺寸 D、外形尺寸10.形位公差符号“◎”表示（ ）。A．圆度 B．圆柱度 C．位置度 D．同轴度 11. 装配图中，装配体安装在地基或其他机器上时所需的尺寸是___ __。A、特性尺寸 B、装配尺寸 C、安装尺寸 D、外形尺寸二、推断题 1、选择主视图包括选择主视图的投射方向和确定零件的安装位置。（ ） 2、斜度指一平面相对于另一平面的倾斜程度，锥度是指正圆锥体的高度与底圆直径之比。（ ） 3、表面结构要求是表示零件表面质量的重要技术要求，直接影响零件的美观程度，对机器的使用性能和寿命无影响。（ ） 4、Pz、Ra 反映了零件表面的粗糙度要求，其数值越大表面越光滑。（ ） 5、表面...
