多用表的使用

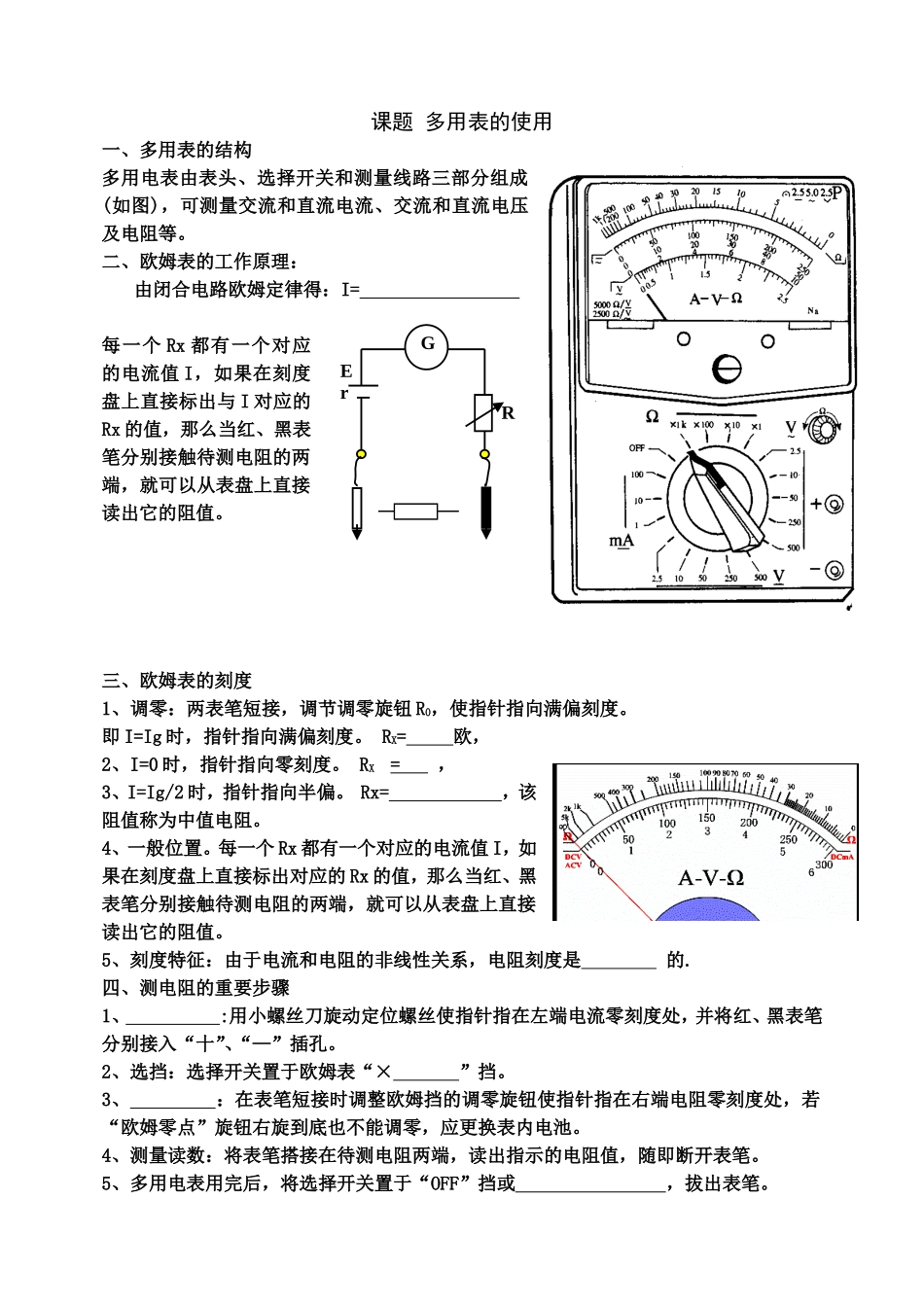

课题 多用表的使用一、多用表的结构多用电表由表头、选择开关和测量线路三部分组成(如图)，可测量交流和直流电流、交流和直流电压及电阻等。二、欧姆表的工作原理：由闭合电路欧姆定律得：I= 每一个 Rx 都有一个对应的电流值 I，如果在刻度盘上直接标出与 I 对应的Rx 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。三、欧姆表的刻度1、调零：两表笔短接，调节调零旋钮 R0，使指针指向满偏刻度。即 I=Ig 时，指针指向满偏刻度。 RX= 欧，2、I=0 时，指针指向零刻度。 RX = ，3、I=Ig/2 时，指针指向半偏。 Rx= ，该阻值称为中值电阻。4、一般位置。每一个 Rx 都有一个对应的电流值 I，如果在刻度盘上直接标出对应的 Rx 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。5、刻度特征：由于电流和电阻的非线性关系，电阻刻度是 的.四、测电阻的重要步骤1、 :用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“十”、“—”插孔。2、选挡：选择开关置于欧姆表“× ”挡。3、 ：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。4、测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值，随即断开表笔。5、多用电表用完后，将选择开关置于“OFF”挡或 ，拔出表笔。RErG五、注意事项1、多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零。2、测量时手不要接触表笔的金属部分。不能测含有 的电路.3、合理选择量程，使指针尽可能指在中间刻度附近。若指针偏角太大，应改换 ；若指针偏角太小，应改换 。每次换挡后均要重新短接调零， 例 1、多用电表中“十”孔插_____(红、黑)表笔，电流是从该表笔流____(填“进”或“出”)欧姆表，欧姆表内部电池的正极是接__(填“红”或“黑”)表笔的。例 2、调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度很大，正确的判断和做法是A．这个电阻阻值较小B．这个电阻阻值较大C．应换用“×1”档，重新测量D．应换用“×100”档，重新测量七、用多用电表探测黑箱内的元件1、二极管的单向导电性2、用多用表欧姆挡判断二极管、电阻、电容的方法：例 3．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用表转换开关拨到 R×100Ω 挡，...
