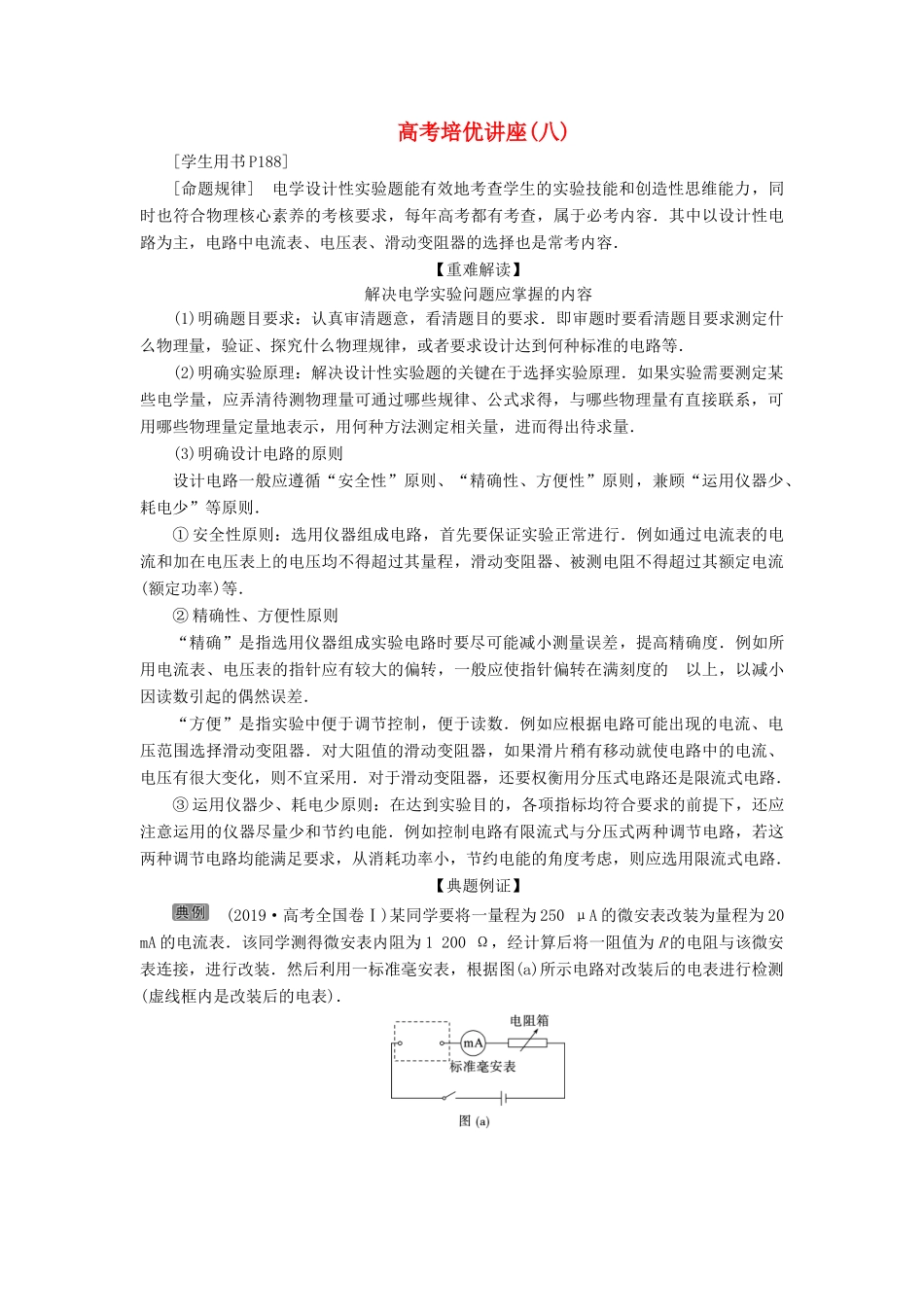

高考培优讲座(八) [学生用书 P188][命题规律] 电学设计性实验题能有效地考查学生的实验技能和创造性思维能力，同时也符合物理核心素养的考核要求，每年高考都有考查，属于必考内容．其中以设计性电路为主，电路中电流表、电压表、滑动变阻器的选择也是常考内容．【重难解读】解决电学实验问题应掌握的内容(1)明确题目要求：认真审清题意，看清题目的要求．即审题时要看清题目要求测定什么物理量，验证、探究什么物理规律，或者要求设计达到何种标准的电路等．(2)明确实验原理：解决设计性实验题的关键在于选择实验原理．如果实验需要测定某些电学量，应弄清待测物理量可通过哪些规律、公式求得，与哪些物理量有直接联系，可用哪些物理量定量地表示，用何种方法测定相关量，进而得出待求量．(3)明确设计电路的原则设计电路一般应遵循“安全性”原则、“精确性、方便性”原则，兼顾“运用仪器少、耗电少”等原则．① 安全性原则：选用仪器组成电路，首先要保证实验正常进行．例如通过电流表的电流和加在电压表上的电压均不得超过其量程，滑动变阻器、被测电阻不得超过其额定电流(额定功率)等．② 精确性、方便性原则“精确”是指选用仪器组成实验电路时要尽可能减小测量误差，提高精确度．例如所用电流表、电压表的指针应有较大的偏转，一般应使指针偏转在满刻度的 以上，以减小因读数引起的偶然误差．“方便”是指实验中便于调节控制，便于读数．例如应根据电路可能出现的电流、电压范围选择滑动变阻器．对大阻值的滑动变阻器，如果滑片稍有移动就使电路中的电流、电压有很大变化，则不宜采用．对于滑动变阻器，还要权衡用分压式电路还是限流式电路．③ 运用仪器少、耗电少原则：在达到实验目的，各项指标均符合要求的前提下，还应注意运用的仪器尽量少和节约电能．例如控制电路有限流式与分压式两种调节电路，若这两种调节电路均能满足要求，从消耗功率小，节约电能的角度考虑，则应选用限流式电路．【典题例证】 (2019·高考全国卷Ⅰ)某同学要将一量程为 250 μA 的微安表改装为量程为 20 mA 的电流表．该同学测得微安表内阻为 1 200 Ω，经计算后将一阻值为 R 的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)．(1)根据图(a)和题给条件，将图(b)中的实物连线．(2)当标准毫安表的示数为 16.0 mA 时，微安表的指针位置如图(c)所示．由此可以推测出...
