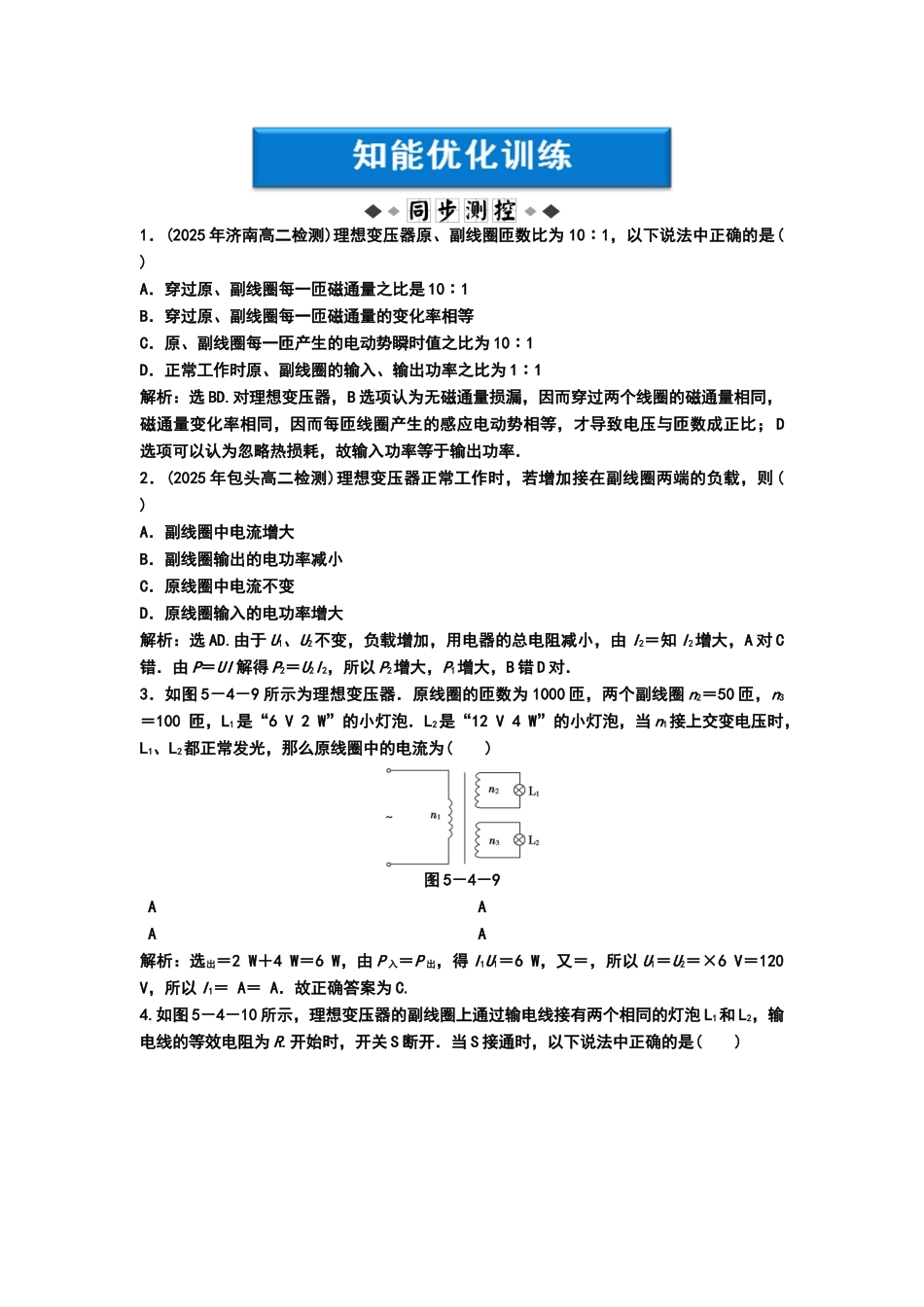

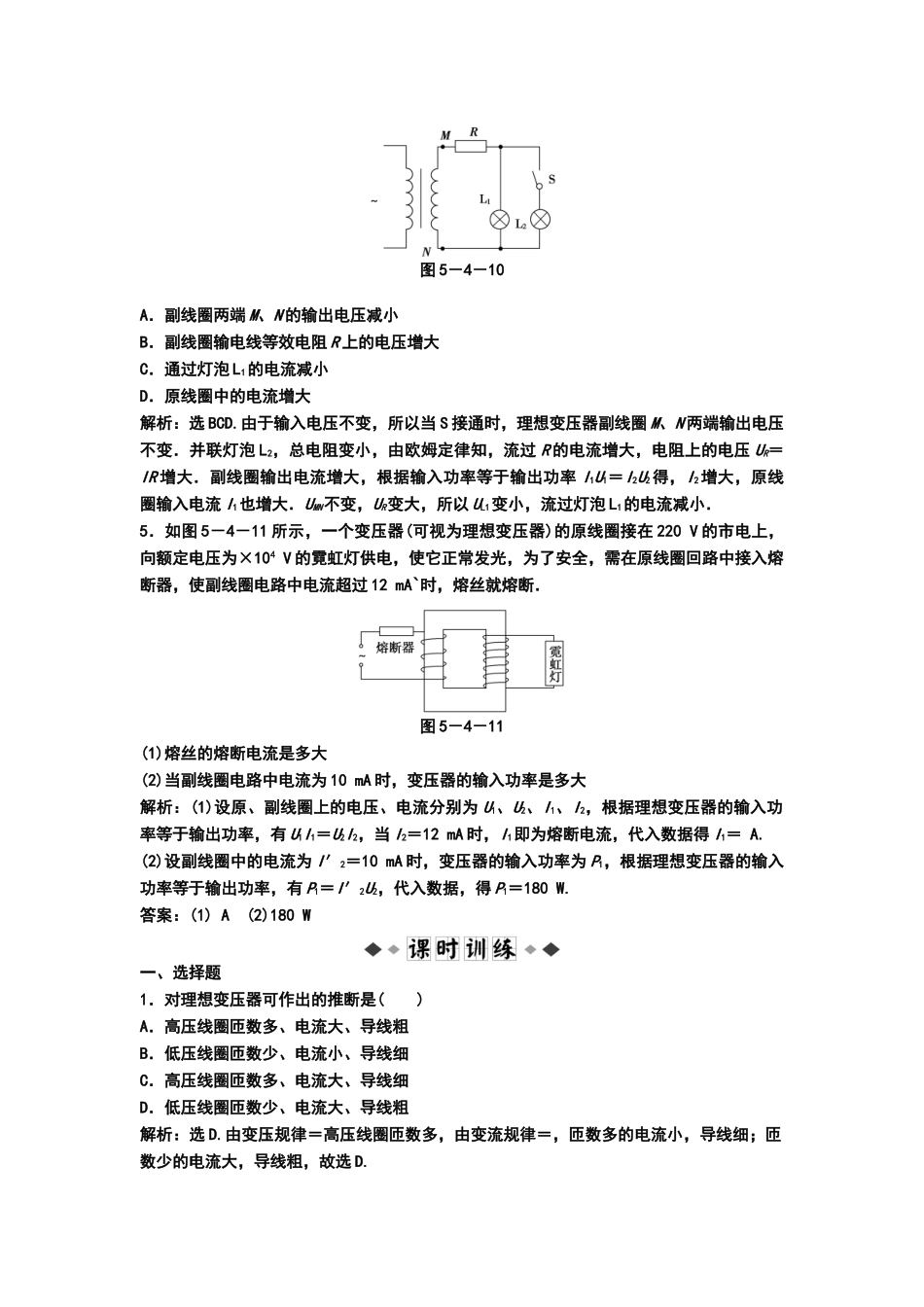

1．(2025 年济南高二检测)理想变压器原、副线圈匝数比为 10∶1，以下说法中正确的是( )A．穿过原、副线圈每一匝磁通量之比是 10∶1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为 10∶1D．正常工作时原、副线圈的输入、输出功率之比为 1∶1解析：选 BD.对理想变压器，B 选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比； D选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2025 年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则( )A．副线圈中电流增大B．副线圈输出的电功率减小C．原线圈中电流不变D．原线圈输入的电功率增大解析：选 AD.由于 U1、U2不变，负载增加，用电器的总电阻减小，由 I2＝知 I2增大，A 对 C错．由 P＝UI 解得 P2＝U2I2，所以 P2增大，P1增大，B 错 D 对．3．如图 5－4－9 所示为理想变压器．原线圈的匝数为 1000 匝，两个副线圈 n2＝50 匝，n3＝100 匝，L1是“6 V 2 W”的小灯泡．L2是“12 V 4 W”的小灯泡，当 n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为( )图 5－4－9 A A A A解析：选出＝2 W＋4 W＝6 W，由 P 入＝P 出，得 I1U1＝6 W，又＝，所以 U1＝U2＝×6 V＝120 V，所以 I1＝ A＝ A．故正确答案为 C.4.如图 5－4－10 所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡 L1和 L2，输电线的等效电阻为 R.开始时，开关 S 断开．当 S 接通时，以下说法中正确的是( ) 图 5－4－10A．副线圈两端 M、N 的输出电压减小B．副线圈输电线等效电阻 R 上的电压增大C．通过灯泡 L1的电流减小D．原线圈中的电流增大解析：选 BCD.由于输入电压不变，所以当 S 接通时，理想变压器副线圈 M、N 两端输出电压不变．并联灯泡 L2，总电阻变小，由欧姆定律知，流过 R 的电流增大，电阻上的电压 UR＝IR 增大．副线圈输出电流增大，根据输入功率等于输出功率 I1U1＝I2U2得，I2增大，原线圈输入电流 I1也增大．UMN不变，UR变大，所以 UL1变小，流过灯泡 L1的电流减小．5．如图 5－4－11 所示，一个变压器(可视为理想变压器)的原线圈接在 220 V 的市电上，向额定电压为×104 V 的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电...
