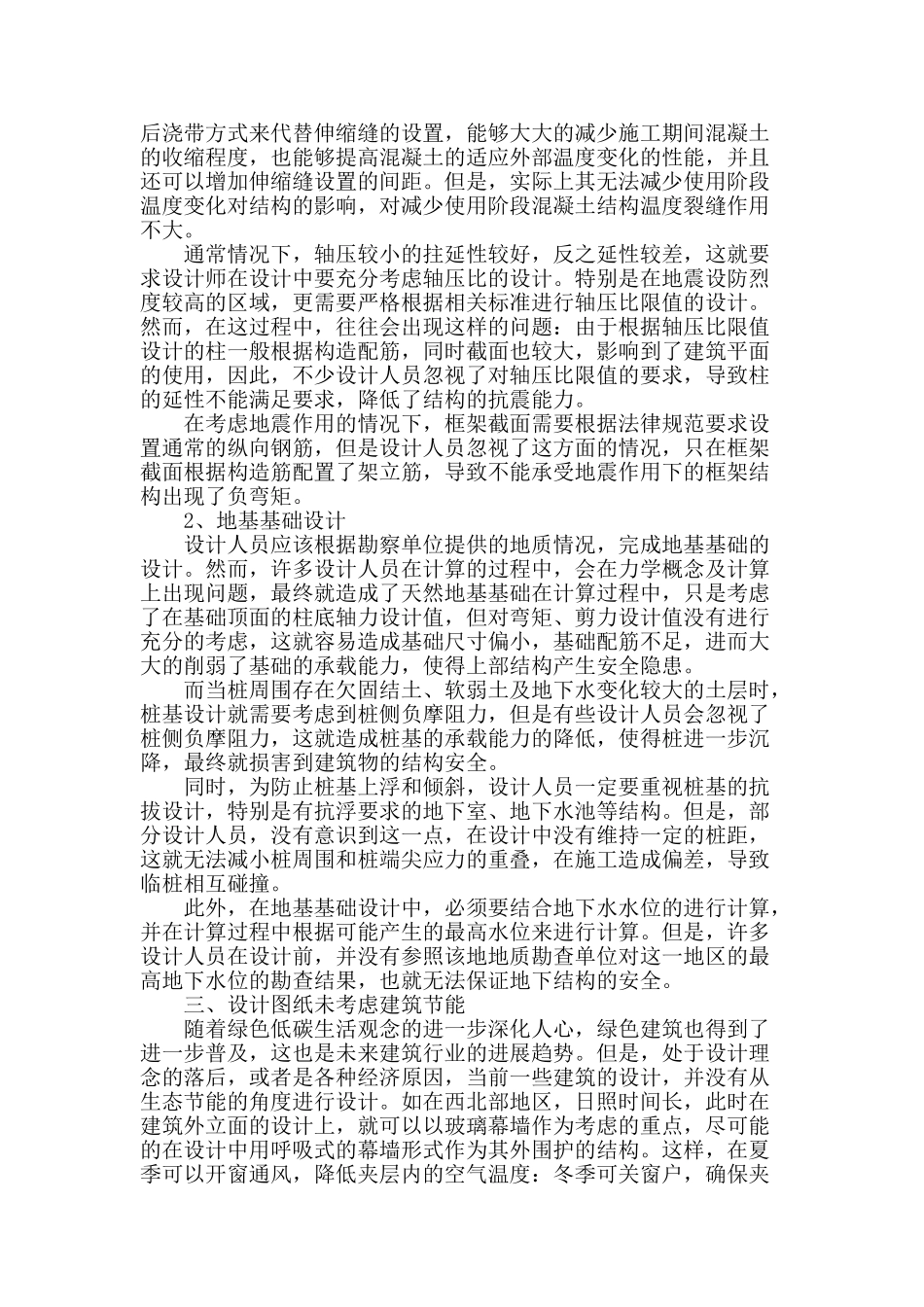

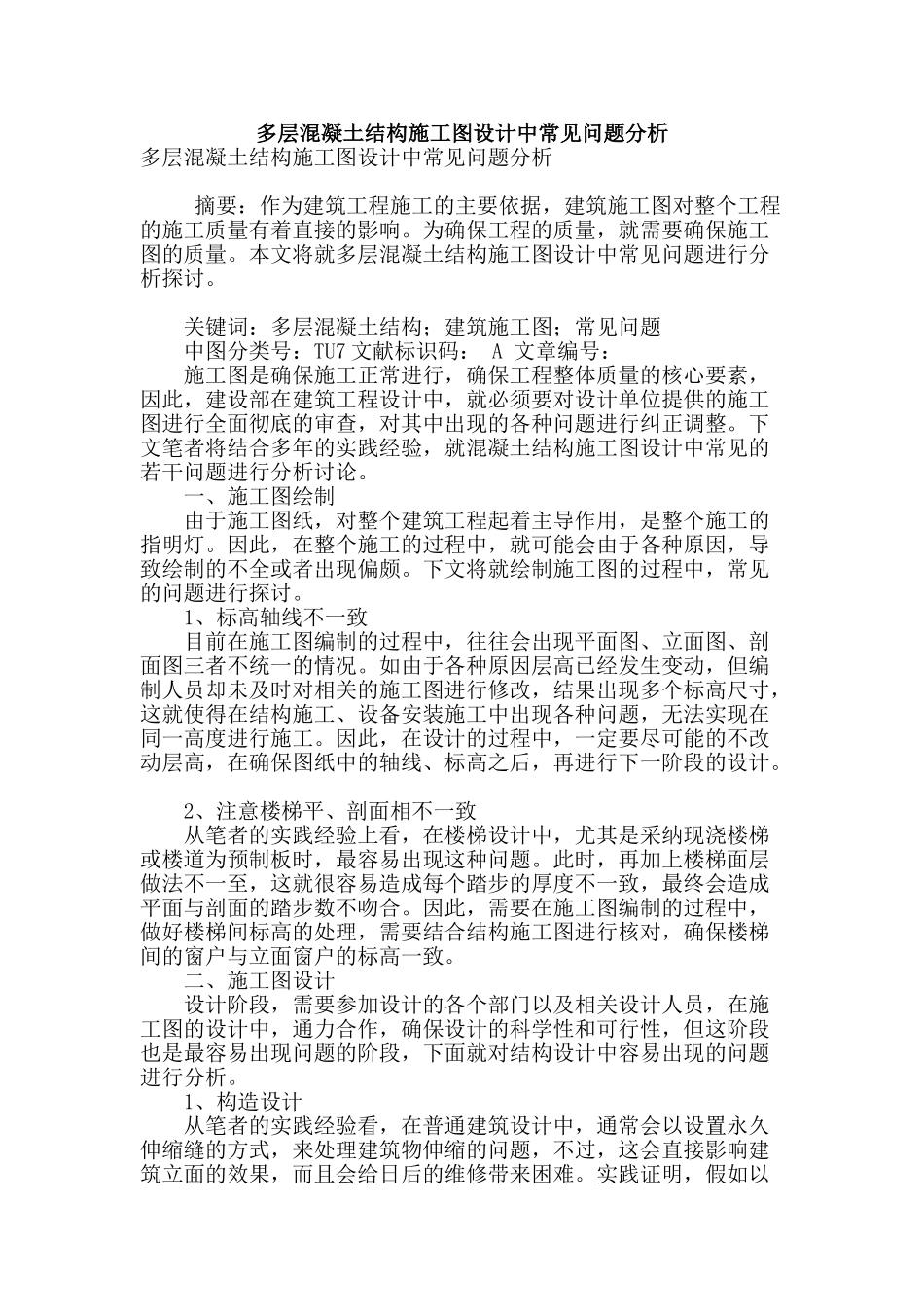

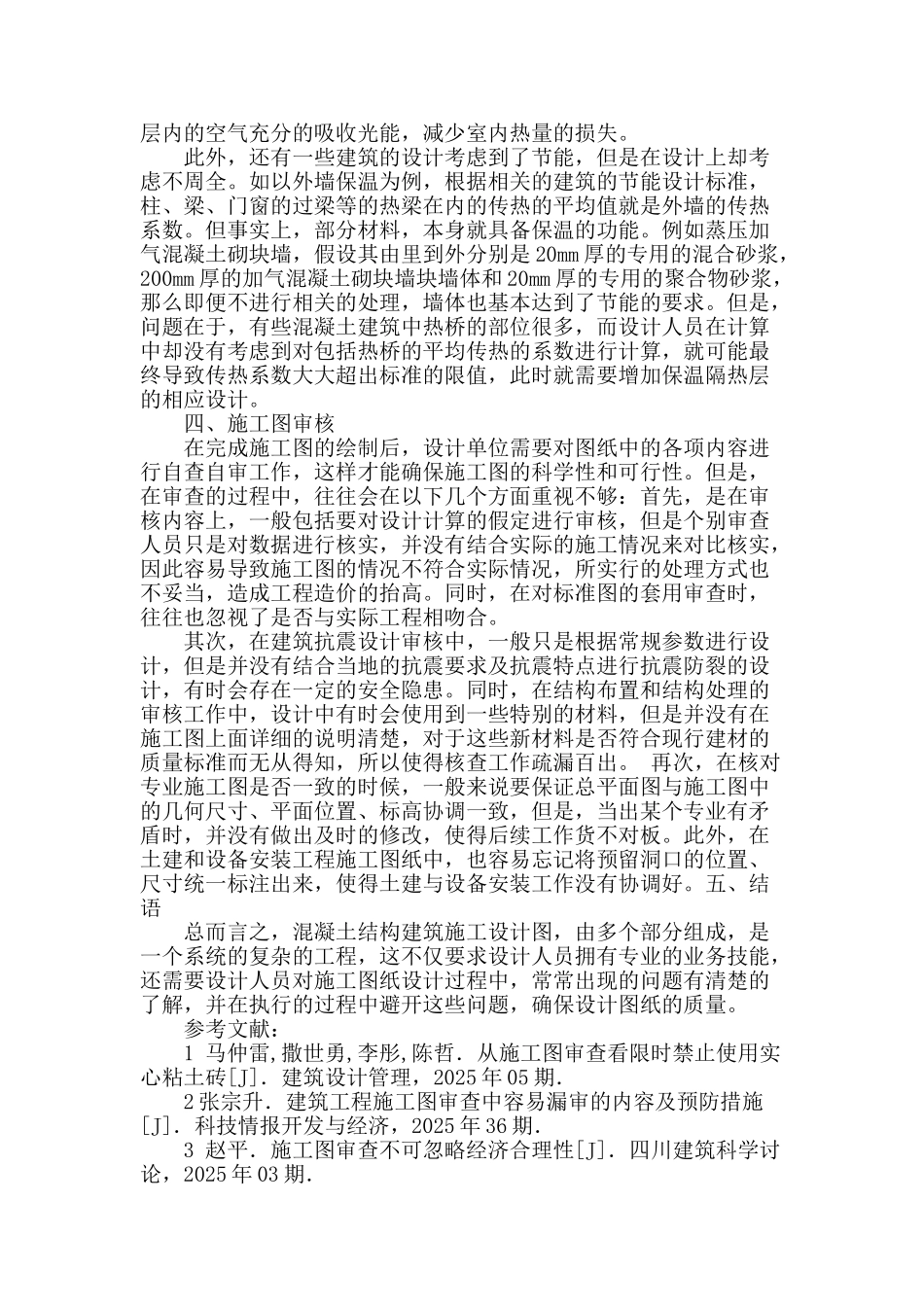

多层混凝土结构施工图设计中常见问题分析多层混凝土结构施工图设计中常见问题分析 摘要：作为建筑工程施工的主要依据，建筑施工图对整个工程的施工质量有着直接的影响。为确保工程的质量，就需要确保施工图的质量。本文将就多层混凝土结构施工图设计中常见问题进行分析探讨。 关键词：多层混凝土结构；建筑施工图；常见问题 中图分类号：TU7 文献标识码： A 文章编号： 施工图是确保施工正常进行，确保工程整体质量的核心要素，因此，建设部在建筑工程设计中，就必须要对设计单位提供的施工图进行全面彻底的审查，对其中出现的各种问题进行纠正调整。下文笔者将结合多年的实践经验，就混凝土结构施工图设计中常见的若干问题进行分析讨论。 一、施工图绘制 由于施工图纸，对整个建筑工程起着主导作用，是整个施工的指明灯。因此，在整个施工的过程中，就可能会由于各种原因，导致绘制的不全或者出现偏颇。下文将就绘制施工图的过程中，常见的问题进行探讨。 1、标高轴线不一致 目前在施工图编制的过程中，往往会出现平面图、立面图、剖面图三者不统一的情况。如由于各种原因层高已经发生变动，但编制人员却未及时对相关的施工图进行修改，结果出现多个标高尺寸，这就使得在结构施工、设备安装施工中出现各种问题，无法实现在同一高度进行施工。因此，在设计的过程中，一定要尽可能的不改动层高，在确保图纸中的轴线、标高之后，再进行下一阶段的设计。 2、注意楼梯平、剖面相不一致 从笔者的实践经验上看，在楼梯设计中，尤其是采纳现浇楼梯或楼道为预制板时，最容易出现这种问题。此时，再加上楼梯面层做法不一至，这就很容易造成每个踏步的厚度不一致，最终会造成平面与剖面的踏步数不吻合。因此，需要在施工图编制的过程中，做好楼梯间标高的处理，需要结合结构施工图进行核对，确保楼梯间的窗户与立面窗户的标高一致。 二、施工图设计 设计阶段，需要参加设计的各个部门以及相关设计人员，在施工图的设计中，通力合作，确保设计的科学性和可行性，但这阶段也是最容易出现问题的阶段，下面就对结构设计中容易出现的问题进行分析。 1、构造设计 从笔者的实践经验看，在普通建筑设计中，通常会以设置永久伸缩缝的方式，来处理建筑物伸缩的问题，不过，这会直接影响建筑立面的效果，而且会给日后的维修带来困难。实践证明，假如以后浇带方式来代替伸缩缝的设置，能够大大的减少施工期间混凝土的收缩程度，也能够提高混凝土的适应外...
