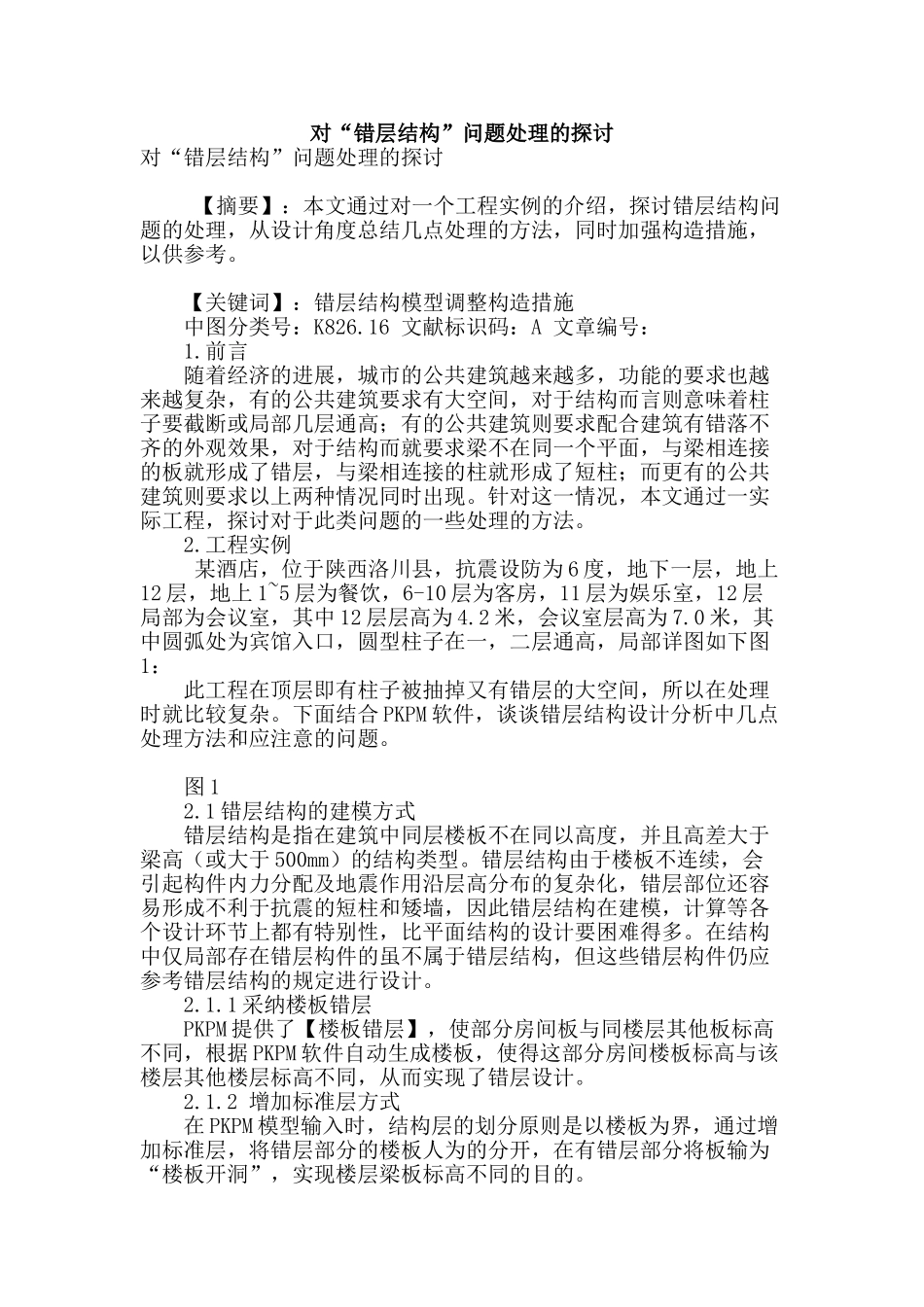

对“错层结构”问题处理的探讨对“错层结构”问题处理的探讨 【摘要】：本文通过对一个工程实例的介绍，探讨错层结构问题的处理，从设计角度总结几点处理的方法，同时加强构造措施，以供参考。 【关键词】：错层结构模型调整构造措施 中图分类号：K826.16 文献标识码：A 文章编号： 1.前言 随着经济的进展，城市的公共建筑越来越多，功能的要求也越来越复杂，有的公共建筑要求有大空间，对于结构而言则意味着柱子要截断或局部几层通高；有的公共建筑则要求配合建筑有错落不齐的外观效果，对于结构而就要求梁不在同一个平面，与梁相连接的板就形成了错层，与梁相连接的柱就形成了短柱；而更有的公共建筑则要求以上两种情况同时出现。针对这一情况，本文通过一实际工程，探讨对于此类问题的一些处理的方法。 2.工程实例 某酒店，位于陕西洛川县，抗震设防为 6 度，地下一层，地上12 层，地上 1~5 层为餐饮，6-10 层为客房，11 层为娱乐室，12 层局部为会议室，其中 12 层层高为 4.2 米，会议室层高为 7.0 米，其中圆弧处为宾馆入口，圆型柱子在一，二层通高，局部详图如下图1： 此工程在顶层即有柱子被抽掉又有错层的大空间，所以在处理时就比较复杂。下面结合 PKPM 软件，谈谈错层结构设计分析中几点处理方法和应注意的问题。 图 1 2.1 错层结构的建模方式 错层结构是指在建筑中同层楼板不在同以高度，并且高差大于梁高（或大于 500mm）的结构类型。错层结构由于楼板不连续，会引起构件内力分配及地震作用沿层高分布的复杂化，错层部位还容易形成不利于抗震的短柱和矮墙，因此错层结构在建模，计算等各个设计环节上都有特别性，比平面结构的设计要困难得多。在结构中仅局部存在错层构件的虽不属于错层结构，但这些错层构件仍应参考错层结构的规定进行设计。 2.1.1 采纳楼板错层 PKPM 提供了【楼板错层】，使部分房间板与同楼层其他板标高不同，根据 PKPM 软件自动生成楼板，使得这部分房间楼板标高与该楼层其他楼层标高不同，从而实现了错层设计。 2.1.2 增加标准层方式 在 PKPM 模型输入时，结构层的划分原则是以楼板为界，通过增加标准层，将错层部分的楼板人为的分开，在有错层部分将板输为“楼板开洞”，实现楼层梁板标高不同的目的。 2.2 错层结构的计算分析 2.2.1 错层对结构抗震性能的不利影响 1）错层结构的楼板不连续，在没有楼板的区域，存在跃层构件和不受楼板和梁约束的自由节点，使内...
