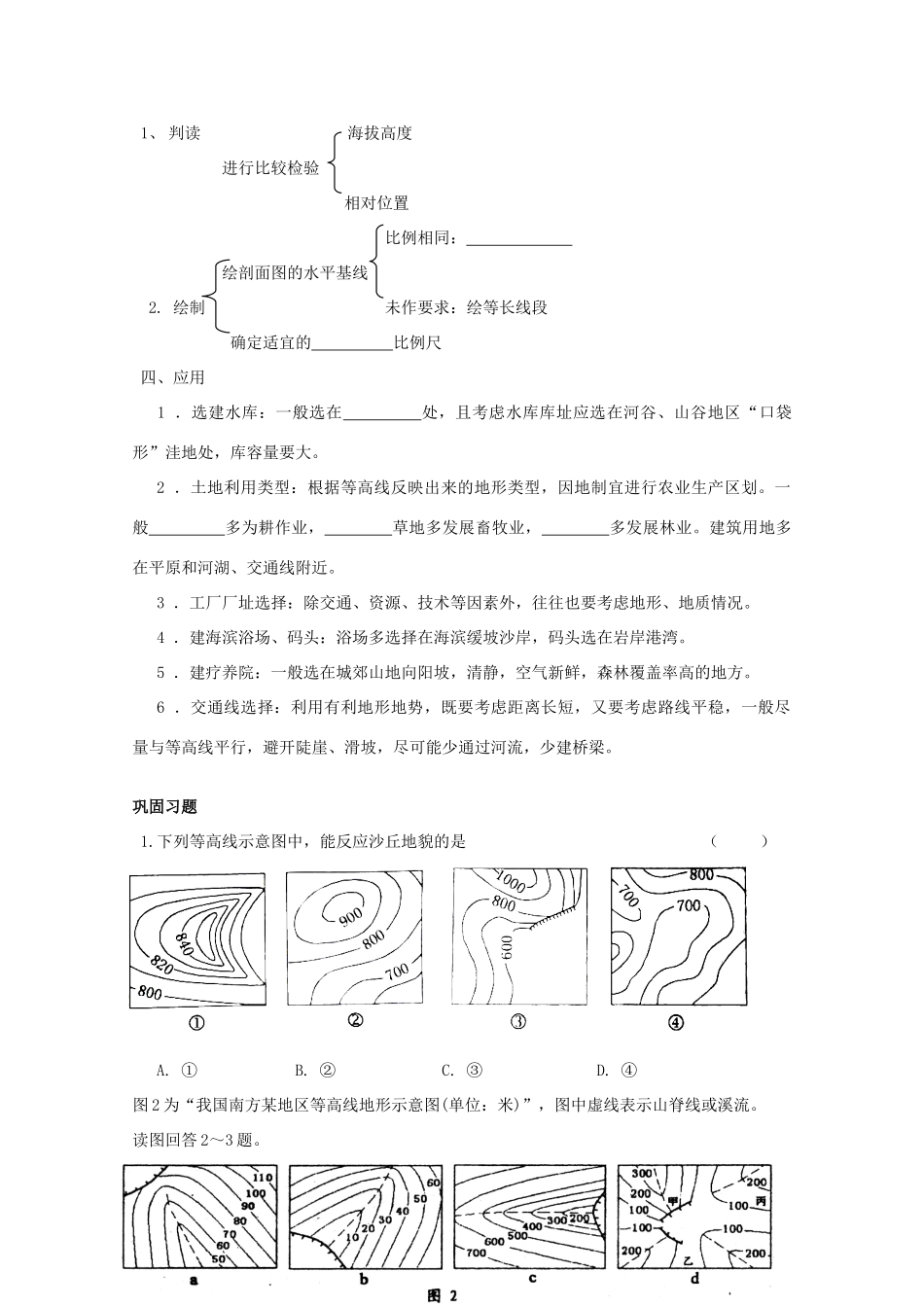

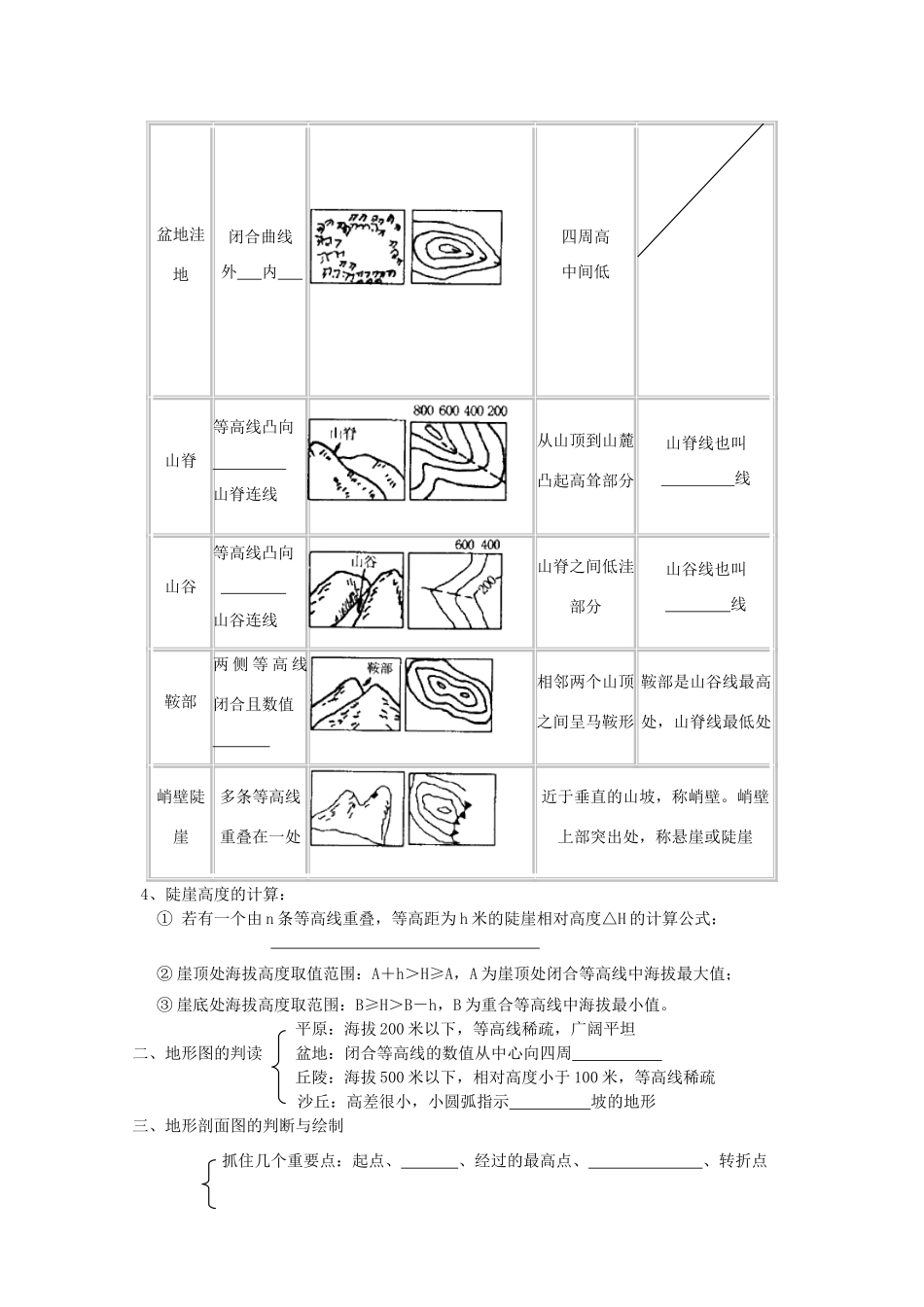

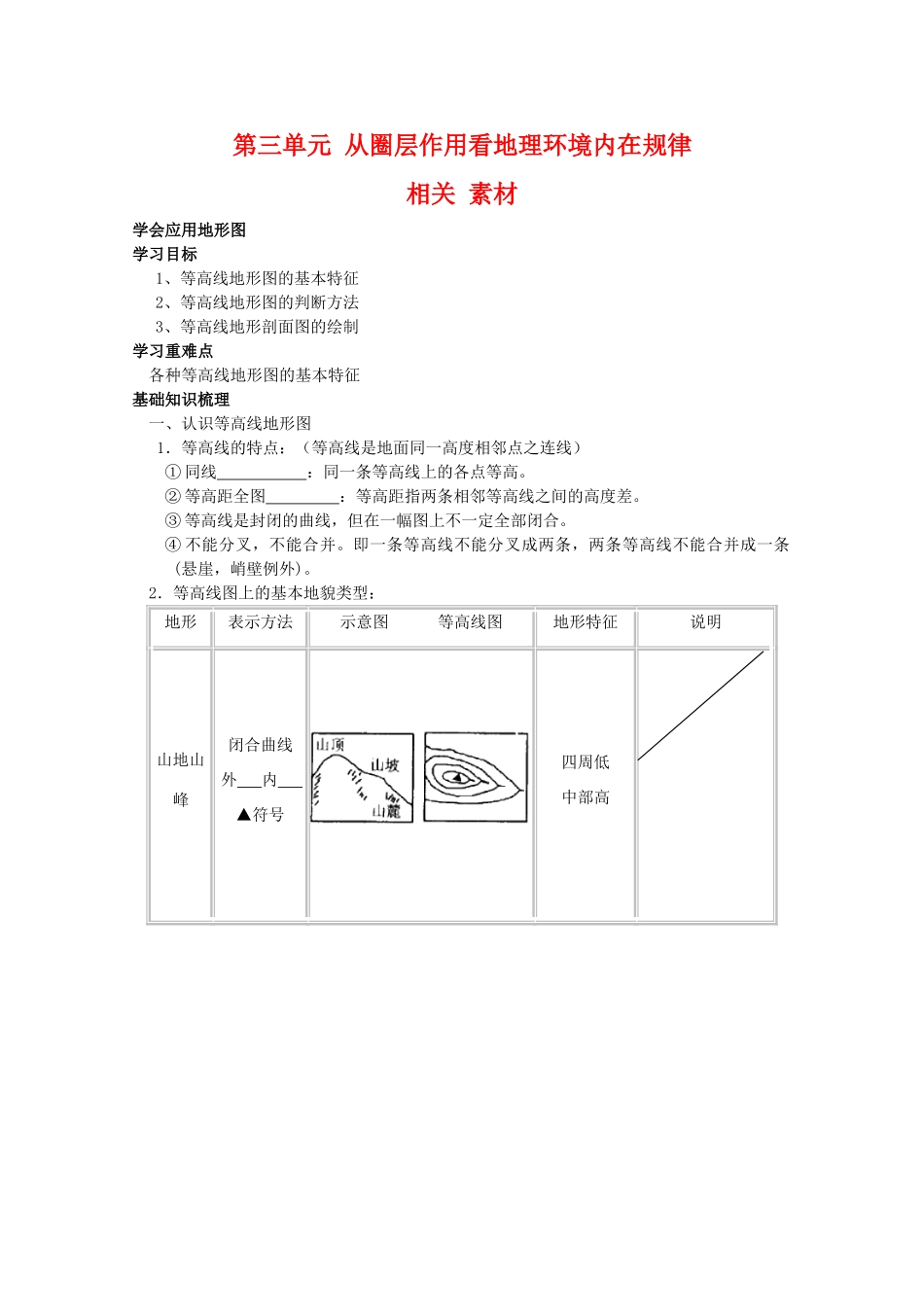

第三单元 从圈层作用看地理环境内在规律相关 素材学会应用地形图学习目标1、等高线地形图的基本特征 2、等高线地形图的判断方法3、等高线地形剖面图的绘制学习重难点 各种等高线地形图的基本特征基础知识梳理一、认识等高线地形图1．等高线的特点：（等高线是地面同一高度相邻点之连线）① 同线 ：同一条等高线上的各点等高。② 等高距全图 ：等高距指两条相邻等高线之间的高度差。③ 等高线是封闭的曲线，但在一幅图上不一定全部闭合。④ 不能分叉，不能合并。即一条等高线不能分叉成两条，两条等高线不能合并成一条(悬崖，峭壁例外)。2．等高线图上的基本地貌类型： 地形表示方法示意图 等高线图地形特征说明山地山峰闭合曲线外 内 ▲符号四周低中部高 盆地洼地闭合曲线外 内 四周高中间低 山脊等高线凸向 山脊连线从山顶到山麓凸起高耸部分山脊线也叫 线山谷等高线凸向 山谷连线山脊之间低洼部分山谷线也叫 线鞍部两 侧 等 高 线闭合且数值 相邻两个山顶之间呈马鞍形鞍部是山谷线最高处，山脊线最低处峭壁陡崖多条等高线重叠在一处近于垂直的山坡，称峭壁。峭壁上部突出处，称悬崖或陡崖4、陡崖高度的计算： ① 若有一个由 n 条等高线重叠，等高距为 h 米的陡崖相对高度△H 的计算公式： ② 崖顶处海拔高度取值范围：A＋h＞H≥A，A 为崖顶处闭合等高线中海拔最大值；③ 崖底处海拔高度取范围：B≥H＞B－h，B 为重合等高线中海拔最小值。 平原：海拔 200 米以下，等高线稀疏，广阔平坦二、地形图的判读 盆地：闭合等高线的数值从中心向四周 丘陵：海拔 500 米以下，相对高度小于 100 米，等高线稀疏沙丘：高差很小，小圆弧指示 坡的地形 三、地形剖面图的判断与绘制 抓住几个重要点：起点、 、经过的最高点、 、转折点1、 判读 海拔高度 进行比较检验 相对位置 比例相同： 绘剖面图的水平基线 2. 绘制 未作要求：绘等长线段 确定适宜的 比例尺四、应用 1 ．选建水库：一般选在 处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处，库容量要大。 2 ．土地利用类型：根据等高线反映出来的地形类型，因地制宜进行农业生产区划。一般 多为耕作业， 草地多发展畜牧业， 多发展林业。建筑用地多在平原和河湖、交通线附近。 3 ．工厂厂址选择：除交通、资源、技术等因素外，往往也要考虑地形、地质情况。 4 ．建海滨浴场、码头：浴场多选择在海滨缓坡沙岸，码头选在...
