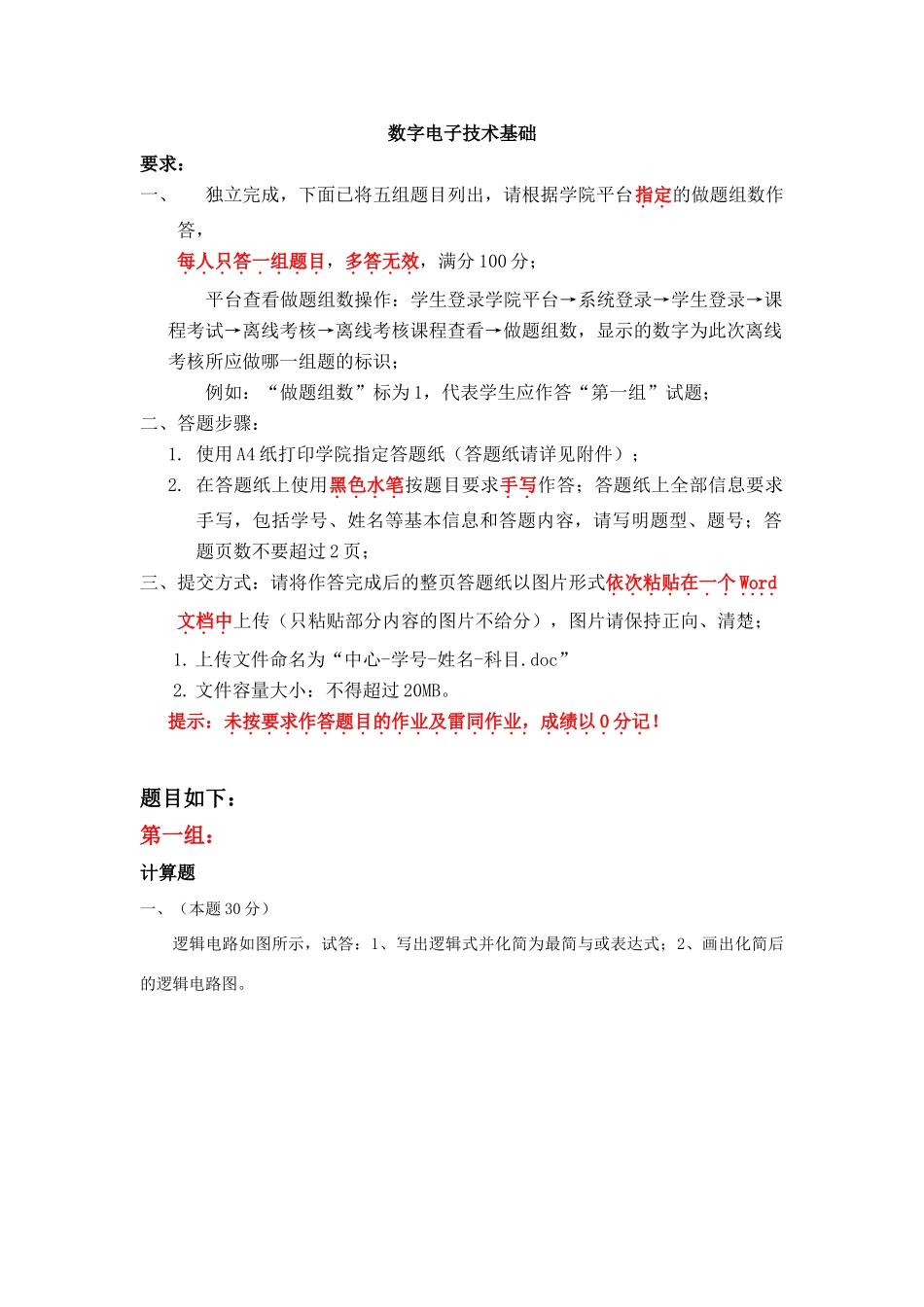

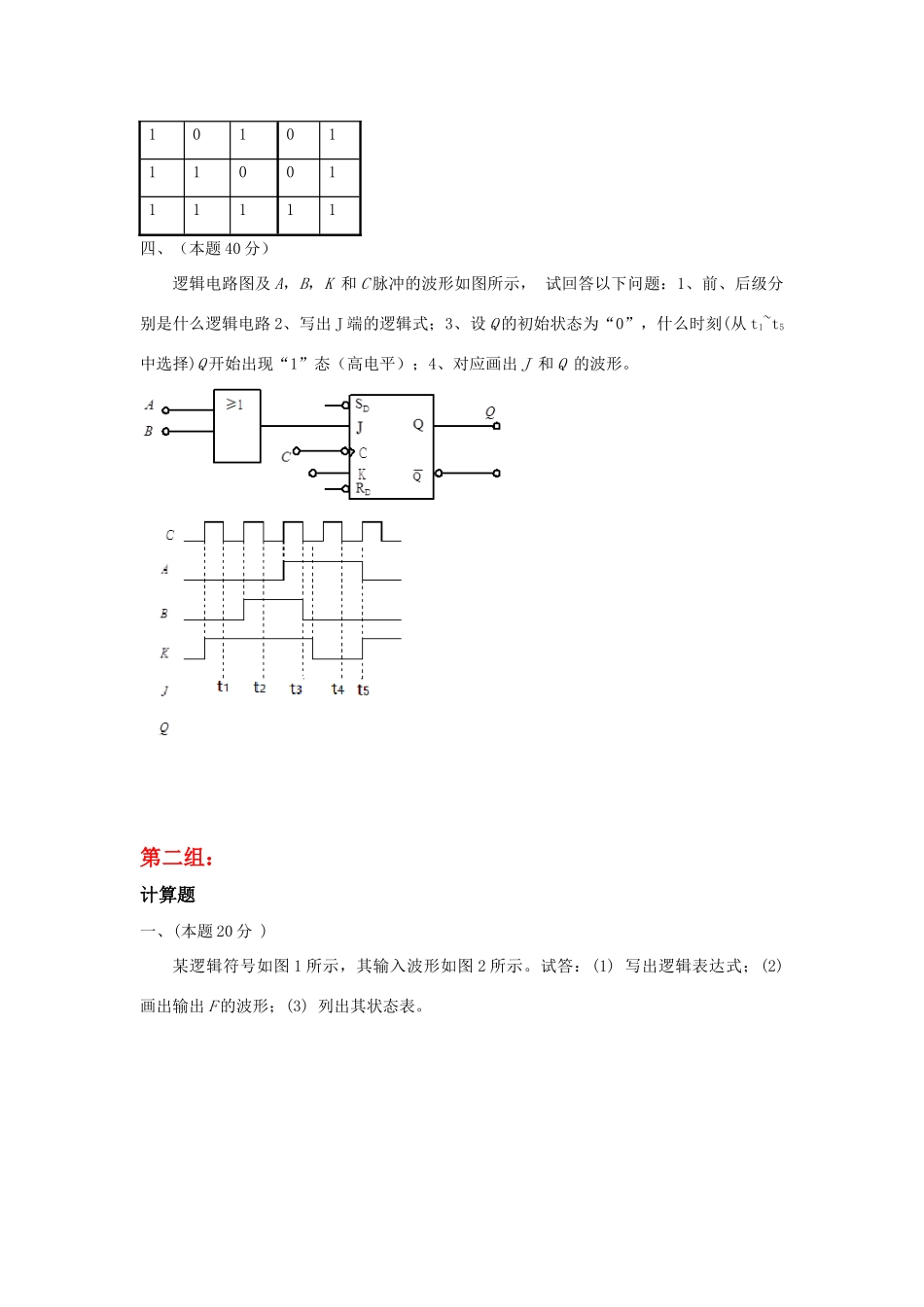

数字电子技术基础要求：一、独立完成，下面已将五组题目列出，请根据学院平台指定的做题组数作答，每人只答一组题目，多答无效，满分 100 分； 平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识； 例如：“做题组数”标为 1，代表学生应作答“第一组”试题； 二、答题步骤：1. 使用 A4 纸打印学院指定答题纸（答题纸请详见附件）；2. 在答题纸上使用黑色水笔按题目要求手写作答；答题纸上全部信息要求手写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；答题页数不要超过 2 页；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个 Word 文档中上传（只粘贴部分内容的图片不给分），图片请保持正向、清楚；1. 上传文件命名为“中心-学号-姓名-科目.doc” 2. 文件容量大小：不得超过 20MB。提示：未按要求作答题目的作业及雷同作业，成绩以 0 分记！题目如下：第一组：计算题一、（本题 30 分）逻辑电路如图所示，试答：1、写出逻辑式并化简为最简与或表达式；2、画出化简后的逻辑电路图。二、（本题 10 分）某逻辑符号如图 1 所示，其输入波形如图 2 所示，(1)画出输出 F 的波形；(2) 列出其状态表并写出逻辑式 。 三、（本题 20 分）已知全加器的状态表如下，试答：1、分析说明能否用全加器构成一个 3 位表决器（少数服从多数）；2、 其功能是当输入量的多数为“1” 时， 输出为“1”， 否则为“0”。对比下表说明，哪几个变量是输入（三位的表决意见），哪个变量是输出（表决结果）AB0000000110010100110110010101011100111111四、（本题 40 分）逻辑电路图及 A，B，K 和 C 脉冲的波形如图所示， 试回答以下问题：1、前、后级分别是什么逻辑电路 2、写出 J 端的逻辑式；3、设 Q 的初始状态为“0”，什么时刻(从 t1~t5中选择)Q 开始出现“1”态（高电平）；4、对应画出 J 和 Q 的波形。第二组：计算题一、(本题 20 分 )某逻辑符号如图 1 所示，其输入波形如图 2 所示。试答：(1) 写出逻辑表达式；(2) 画出输出 F 的波形；(3) 列出其状态表。 二、 (本题 20 分 ) 已知逻辑电路和输入 A，B，C 的波形如图所示，试答：（1）写出逻辑式，（2）画出输出 F 的波形。 三、(本题 35 分 )逻辑电路如图所示，试答：（1）写出...
