数字电子技术基础试卷及答案8套

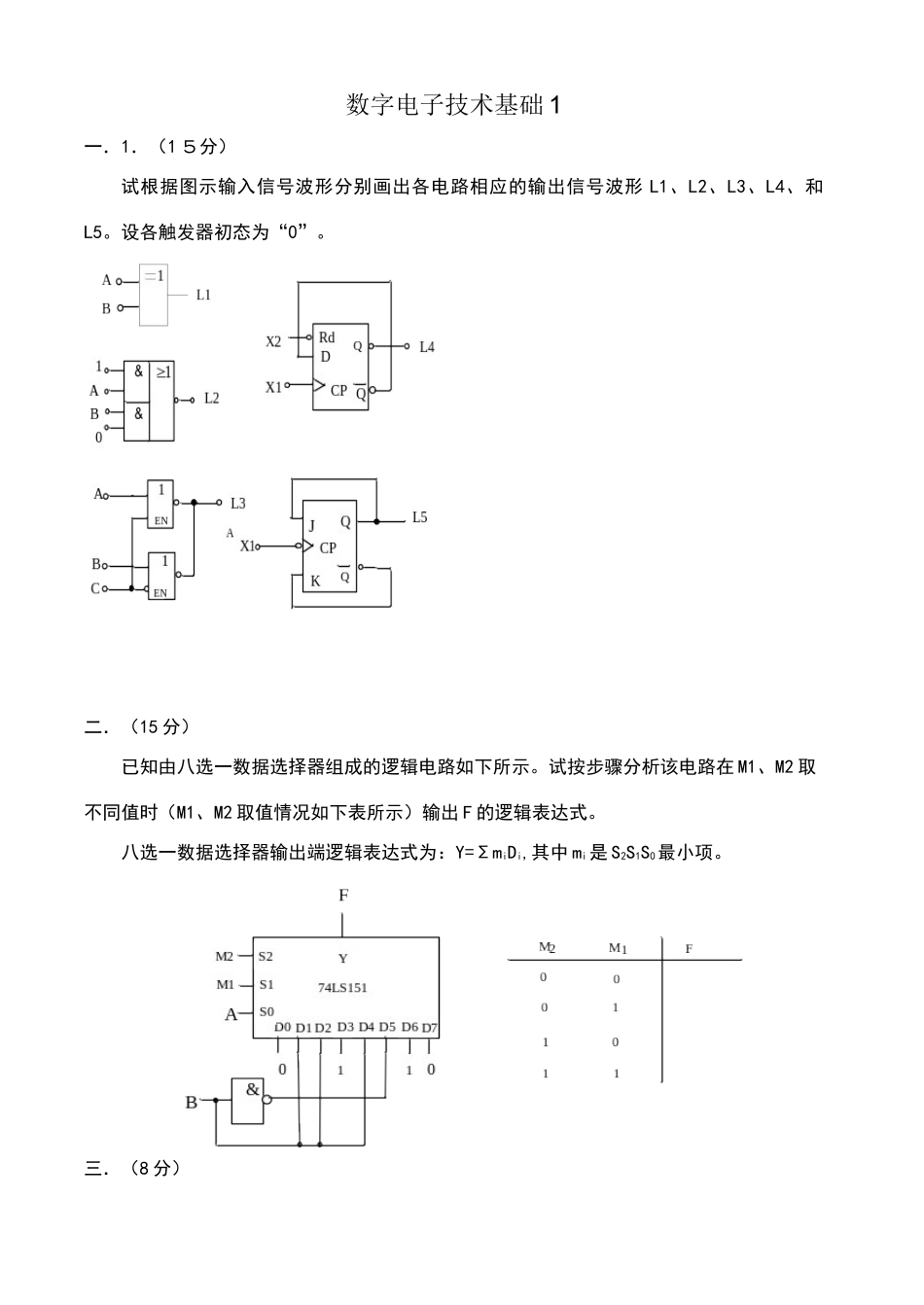

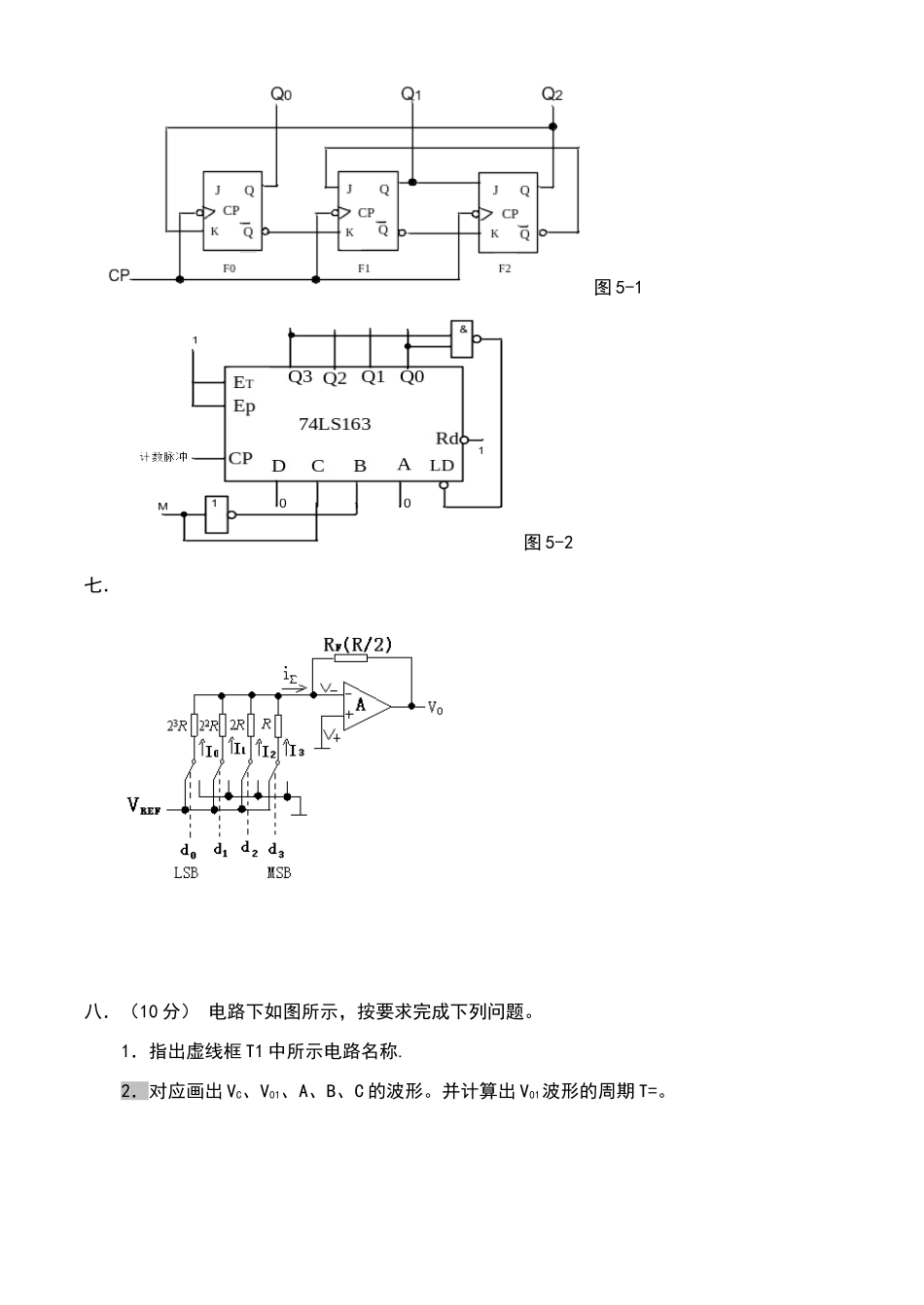

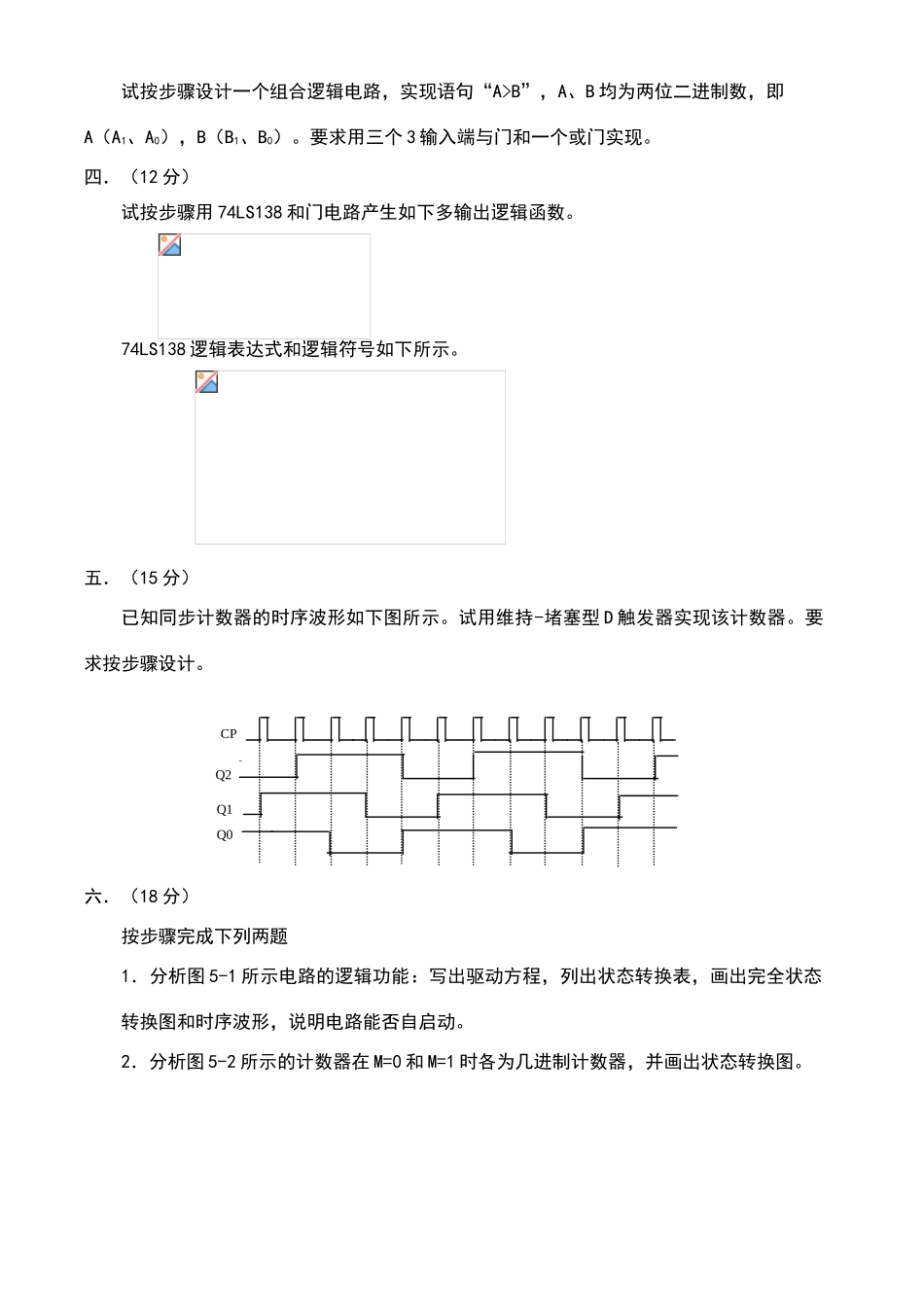

数字电子技术基础 1一．1．（1 ５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形 L1、L2、L3、L4、和L5。设各触发器初态为“0”。二．（15 分） 已知由八选一数据选择器组成的逻辑电路如下所示。试按步骤分析该电路在 M1、M2 取不同值时（M1、M2 取值情况如下表所示）输出 F 的逻辑表达式。八选一数据选择器输出端逻辑表达式为：Y=ΣmiDi,其中 mi是 S2S1S0最小项。三．（8 分）试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B 均为两位二进制数，即A（A1、A0），B（B1、B0）。要求用三个 3 输入端与门和一个或门实现。四．（12 分）试按步骤用 74LS138 和门电路产生如下多输出逻辑函数。74LS138 逻辑表达式和逻辑符号如下所示。五．（15 分）已知同步计数器的时序波形如下图所示。试用维持-堵塞型 D 触发器实现该计数器。要求按步骤设计。 CP P Q2 Q1 Q0 六．（18 分）按步骤完成下列两题1．分析图 5-1 所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。 2．分析图 5-2 所示的计数器在 M=0 和 M=1 时各为几进制计数器，并画出状态转换图。图 5-1 图 5-2七．八．（10 分） 电路下如图所示，按要求完成下列问题。1．指出虚线框 T1 中所示电路名称.2．对应画出 VC、V01、A、B、C 的波形。并计算出 V01波形的周期 T=。 数字电子技术基础 2一．（20 分）电路如图所示，晶体管的 β＝100,Vbe=。（1）求电路的静态工作点;（2） 画出微变等效电路图, 求 Au、ri和 ro；（3）若电容 Ce 开路，则将引起电路的哪些动态参数发生变化并定性说明变化趋势.二．（15 分）求图示电路中、、、及。三．（8 分）逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号 X1如下图所示，试分别画出各单元电路相应的电压输出信号波形 Y1、Y2、Y3。设各触发器初始状态为“0”态。四．（8 分）推断下面电路中的极间沟通反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。 （a） （b）五．（8 分）根据相位平衡条件推断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。 (a) (b)六．（12 分）某车间有 A、B、C、D 四台电动机，今要求：（1）A 机必须开机；（2）其他三台电动机中至少有两台开机。假如不满足上述要求，则指示灯熄灭。设指示灯熄灭为 0 亮为 1，电动机的开机信...
