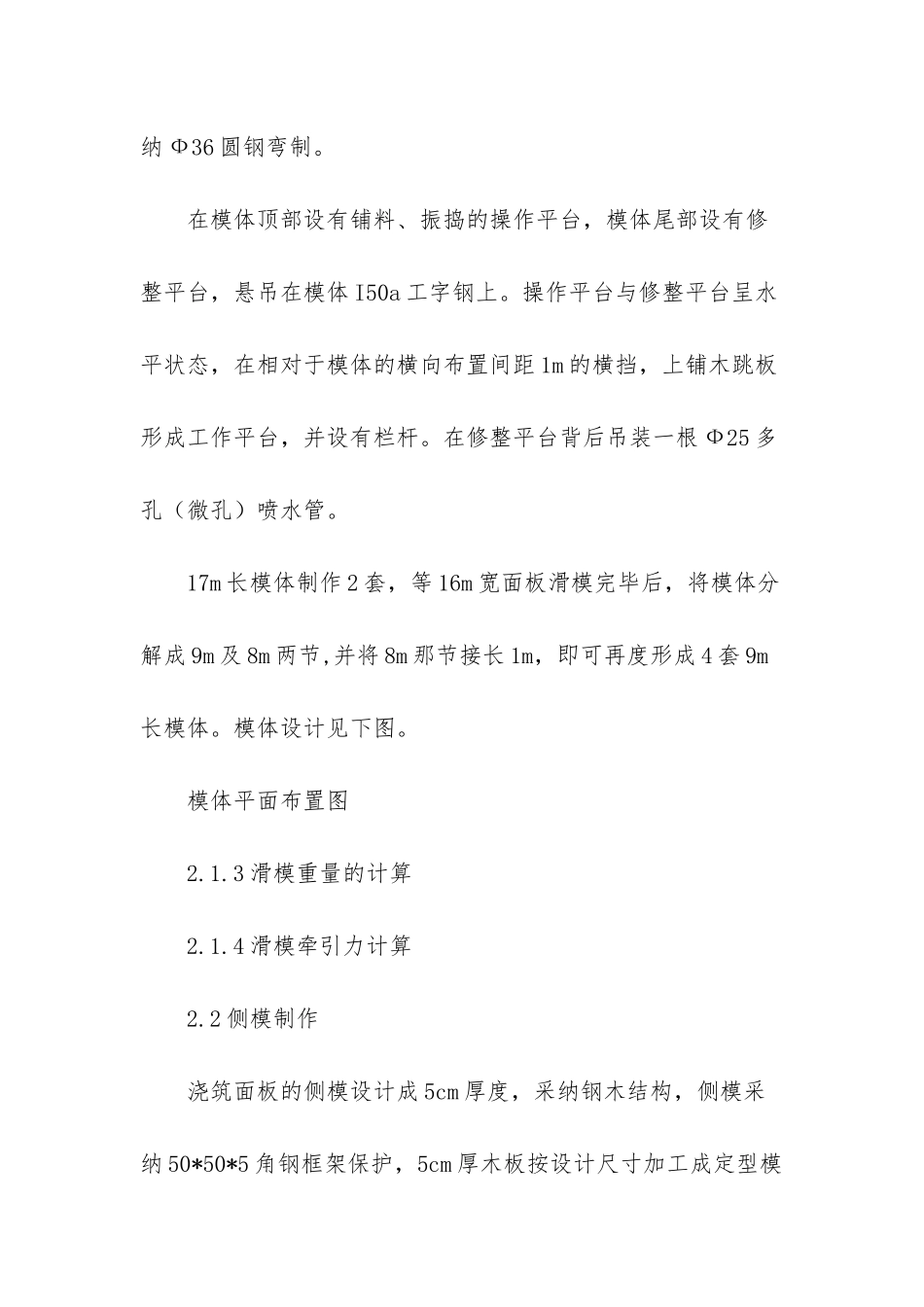

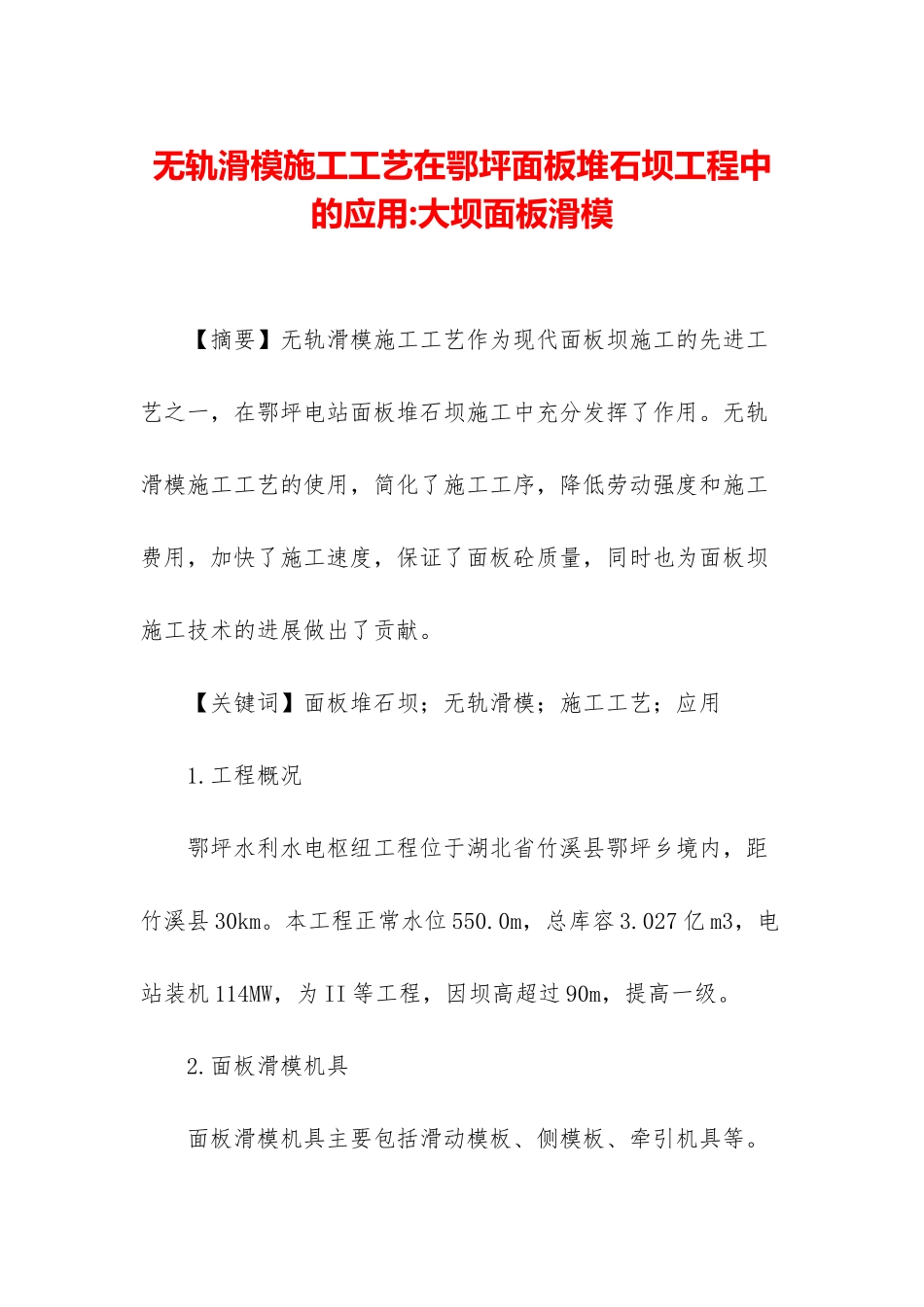

无轨滑模施工工艺在鄂坪面板堆石坝工程中的应用:大坝面板滑模 【摘要】无轨滑模施工工艺作为现代面板坝施工的先进工艺之一，在鄂坪电站面板堆石坝施工中充分发挥了作用。无轨滑模施工工艺的使用，简化了施工工序，降低劳动强度和施工费用，加快了施工速度，保证了面板砼质量，同时也为面板坝施工技术的进展做出了贡献。 【关键词】面板堆石坝；无轨滑模；施工工艺；应用 1.工程概况 鄂坪水利水电枢纽工程位于湖北省竹溪县鄂坪乡境内，距竹溪县 30km。本工程正常水位 550.0m，总库容 3.027 亿 m3，电站装机 114MW，为 II 等工程，因坝高超过 90m，提高一级。 2.面板滑模机具 面板滑模机具主要包括滑动模板、侧模板、牵引机具等。 2.1 无轨滑模 2.1.1 无轨滑模主要有以下特点 （1）滑模在支立完成的侧模板顶面滑动，在开浇前滑动模板利用侧模支撑，在砼浇筑过程中则利用仓内新浇砼的浮托力支撑滑模的法向重。 （2）滑模滑行由设在坝顶的 2 台 10 Ｔ慢速卷扬机牵引。 （3）依靠侧模保持滑模面的平直。 2.1.2 无轨滑模制作 无轨滑模的长度视面板分块宽度而定，根据设计要求，面板分缝宽度为 16m 及 8m。因此滑模长度设计为 17m，模板宽1.2m，17m 长模体分为两节，每节长 9m 及 8m。 模体主梁采纳二根 9m（或 8m）长的 I50a 工字钢制作，工字钢底部焊有 12mm 厚的钢板，形成宽为 90cm 的滑面。迎坡面挡板采纳∠75*50*5 角钢焊接在主梁上形成支撑架。模体内部剪刀撑设∠75*50*5 角钢连接，顶部采纳［20 槽钢，牵引环采纳 Ф36 圆钢弯制。 在模体顶部设有铺料、振捣的操作平台，模体尾部设有修整平台，悬吊在模体 I50a 工字钢上。操作平台与修整平台呈水平状态，在相对于模体的横向布置间距 1m 的横挡，上铺木跳板形成工作平台，并设有栏杆。在修整平台背后吊装一根 Ф25 多孔（微孔）喷水管。 17m 长模体制作 2 套，等 16m 宽面板滑模完毕后，将模体分解成 9m 及 8m 两节,并将 8m 那节接长 1m，即可再度形成 4 套 9m长模体。模体设计见下图。 模体平面布置图 2.1.3 滑模重量的计算 2.1.4 滑模牵引力计算 2.2 侧模制作 浇筑面板的侧模设计成 5cm 厚度，采纳钢木结构，侧模采纳 50*50*5 角钢框架保护，5cm 厚木板按设计尺寸加工成定型模板。面板底部厚度 0.7m，顶部厚度 0.3m，侧模以 2m 长为单元的拼接块形式接长，并随着向上接长而变换模板高度以适应变厚度...
