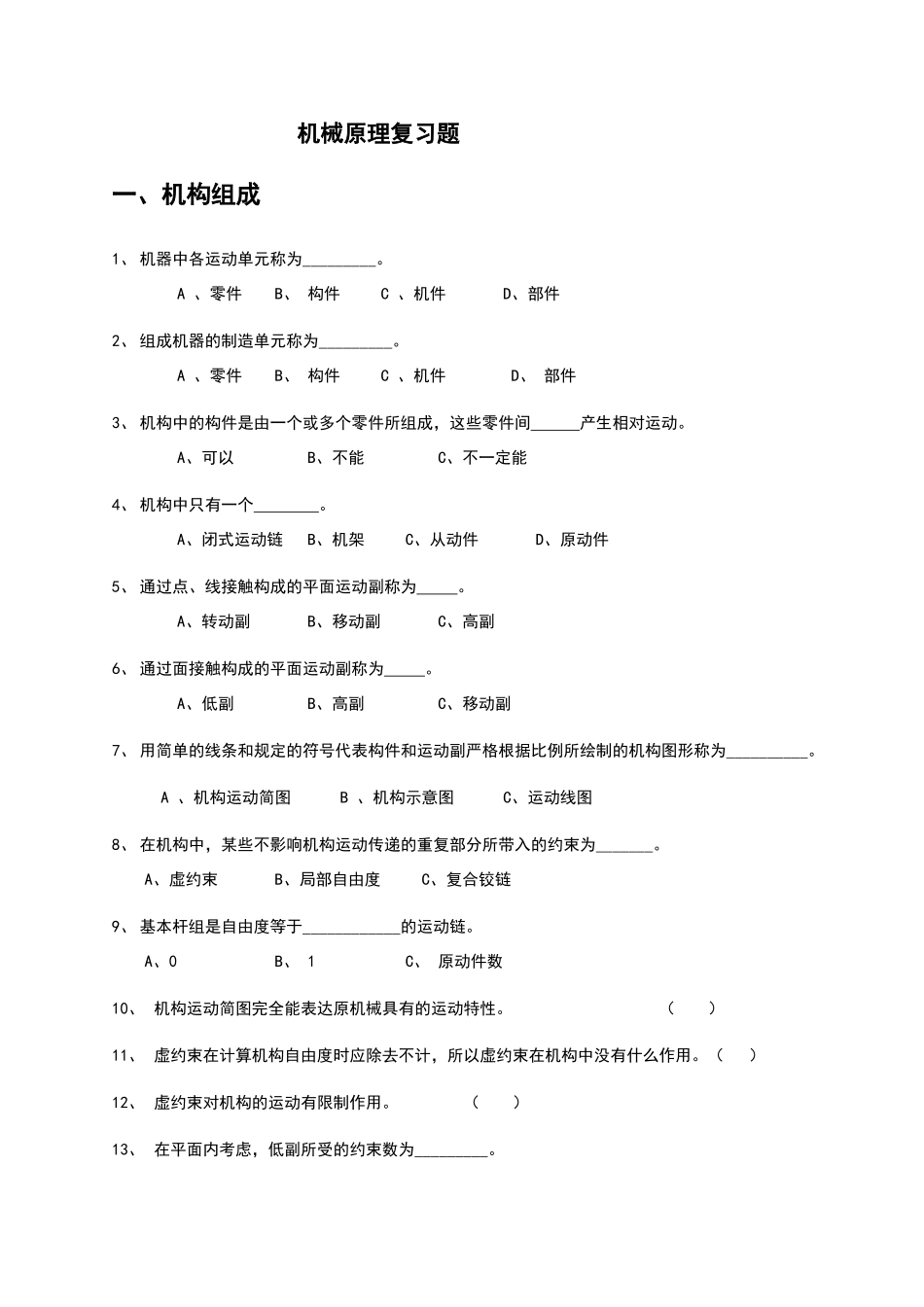

机械原理复习题一、机构组成1、 机器中各运动单元称为_________。A 、零件 B、 构件 C 、机件 D、部件2、 组成机器的制造单元称为_________。A 、零件 B、 构件 C 、机件 D、 部件3、 机构中的构件是由一个或多个零件所组成，这些零件间 产生相对运动。A、可以 B、不能 C、不一定能4、 机构中只有一个 。A、闭式运动链B、机架C、从动件D、原动件5、 通过点、线接触构成的平面运动副称为 。A、转动副 B、移动副 C、高副6、 通过面接触构成的平面运动副称为 。A、低副 B、高副 C、移动副7、 用简单的线条和规定的符号代表构件和运动副严格根据比例所绘制的机构图形称为__________。 A 、机构运动简图 B 、机构示意图 C、运动线图8、 在机构中，某些不影响机构运动传递的重复部分所带入的约束为_______。A、虚约束 B、局部自由度 C、复合铰链9、 基本杆组是自由度等于____________的运动链。A、0B、 1C、 原动件数10、 机构运动简图完全能表达原机械具有的运动特性。 （ ）11、 虚约束在计算机构自由度时应除去不计，所以虚约束在机构中没有什么作用。（ ） 12、 虚约束对机构的运动有限制作用。 （ ）13、 在平面内考虑，低副所受的约束数为_________。14、 在平面内考虑，移动副所受的约束数为_________。15、 在平面内考虑，凸轮运动副所受的约束数为_________。16、 一平面机构由两个Ⅱ级杆组和一个Ⅲ级杆组组成，则此机构为_____级机构。17、 一平面机构由三个Ⅱ级杆组和一个Ⅲ级杆组组成，则此机构为_____级机构。18、 曲柄摇杆机构是_____级机构。19、 如图所示机构，若取杆 AB 为原动件，试求：（1）计算此机构自由度，并说明该机构是否具有确定的运动；（6 分）（2）分析组成此机构的基本杆组，并推断此机构的级别。（6 分）（1）活动构件 n=5 (1 分) 低副数7 (1 分) 高副数0 (1 分) （2 分） 有确定运动。 (1 分)（2）基本杆组如图所示（2 级杆组各 2 分，原动件 1 分，共 5 分）。此机构为 2 级机构（1 分）20、 如图所示机构，若取杆 AB 为原动件：（1）计算此机构自由度，并说明该机构是否具有确定的运动；（6 分）（2）分析组成此机构的基本杆组，并推断此机构的级别。（6 分）（1）活动构件 n=5 (1 分) 低副数7 (1 分) 高副数0 (1 分) （2 分） 有确定运动。 (1 分)（2）基本杆组如图所示（2 级杆组各 2 分，原动件 1 ...
