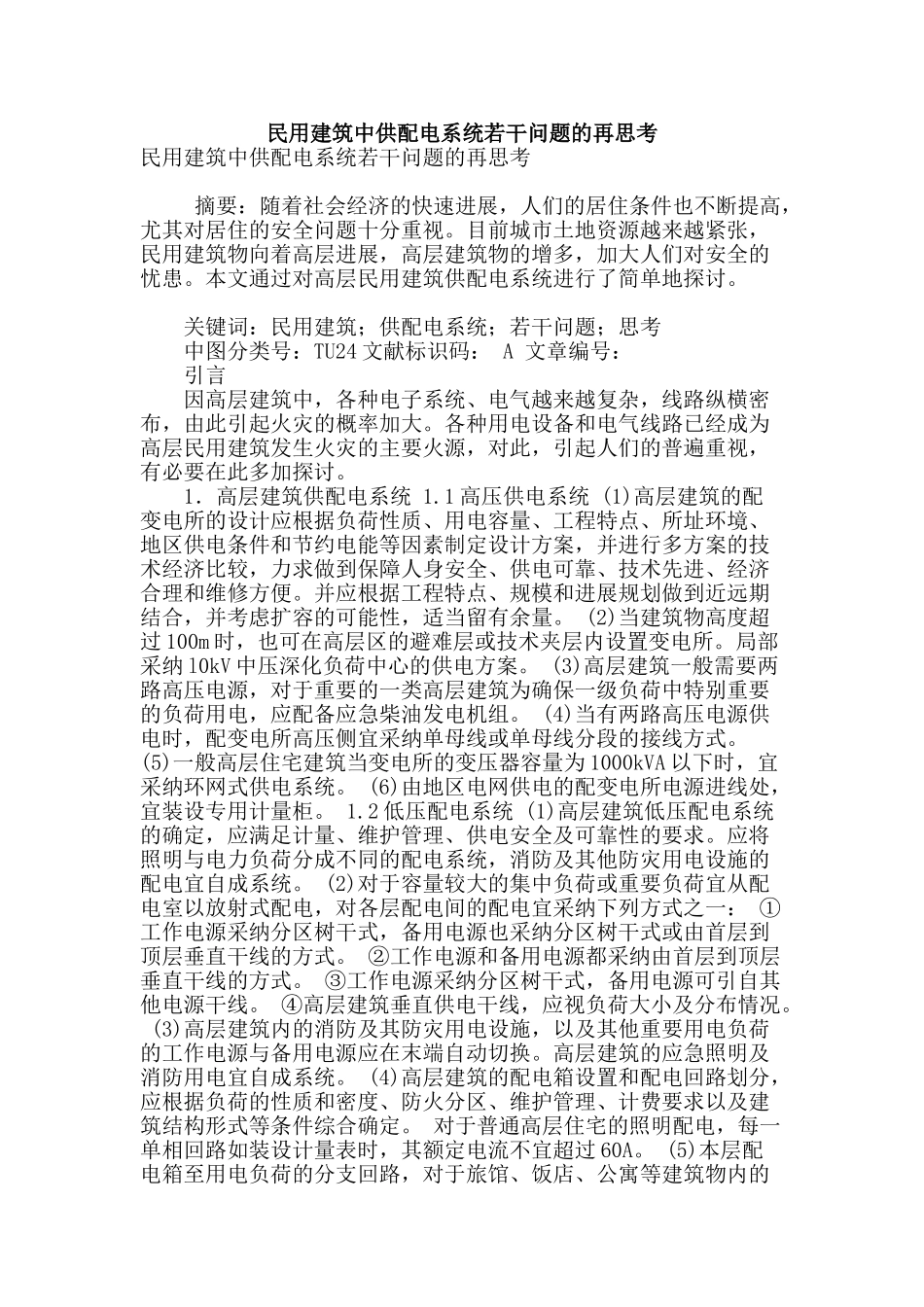

民用建筑中供配电系统若干问题的再思考民用建筑中供配电系统若干问题的再思考 摘要：随着社会经济的快速进展，人们的居住条件也不断提高，尤其对居住的安全问题十分重视。目前城市土地资源越来越紧张，民用建筑物向着高层进展，高层建筑物的增多，加大人们对安全的忧患。本文通过对高层民用建筑供配电系统进行了简单地探讨。 关键词：民用建筑；供配电系统；若干问题；思考 中图分类号：TU24 文献标识码： A 文章编号： 引言 因高层建筑中，各种电子系统、电气越来越复杂，线路纵横密布，由此引起火灾的概率加大。各种用电设备和电气线路已经成为高层民用建筑发生火灾的主要火源，对此，引起人们的普遍重视，有必要在此多加探讨。 1．高层建筑供配电系统 1.1 高压供电系统 (1)高层建筑的配变电所的设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素制定设计方案，并进行多方案的技术经济比较，力求做到保障人身安全、供电可靠、技术先进、经济合理和维修方便。并应根据工程特点、规模和进展规划做到近远期结合，并考虑扩容的可能性，适当留有余量。 (2)当建筑物高度超过 100m 时，也可在高层区的避难层或技术夹层内设置变电所。局部采纳 l0kV 中压深化负荷中心的供电方案。 (3)高层建筑一般需要两路高压电源，对于重要的一类高层建筑为确保一级负荷中特别重要的负荷用电，应配备应急柴油发电机组。 (4)当有两路高压电源供电时，配变电所高压侧宜采纳单母线或单母线分段的接线方式。 (5)一般高层住宅建筑当变电所的变压器容量为 1000kVA 以下时，宜采纳环网式供电系统。 (6)由地区电网供电的配变电所电源进线处，宜装设专用计量柜。 1.2 低压配电系统 (1)高层建筑低压配电系统的确定，应满足计量、维护管理、供电安全及可靠性的要求。应将照明与电力负荷分成不同的配电系统，消防及其他防灾用电设施的配电宜自成系统。 (2)对于容量较大的集中负荷或重要负荷宜从配电室以放射式配电，对各层配电间的配电宜采纳下列方式之一： ①工作电源采纳分区树干式，备用电源也采纳分区树干式或由首层到顶层垂直干线的方式。 ②工作电源和备用电源都采纳由首层到顶层垂直干线的方式。 ③工作电源采纳分区树干式，备用电源可引自其他电源干线。 ④高层建筑垂直供电干线，应视负荷大小及分布情况。 (3)高层建筑内的消防及其防灾用电设施，以及其他重要用电负荷的工作电源与备用电源应在末端自动切...
