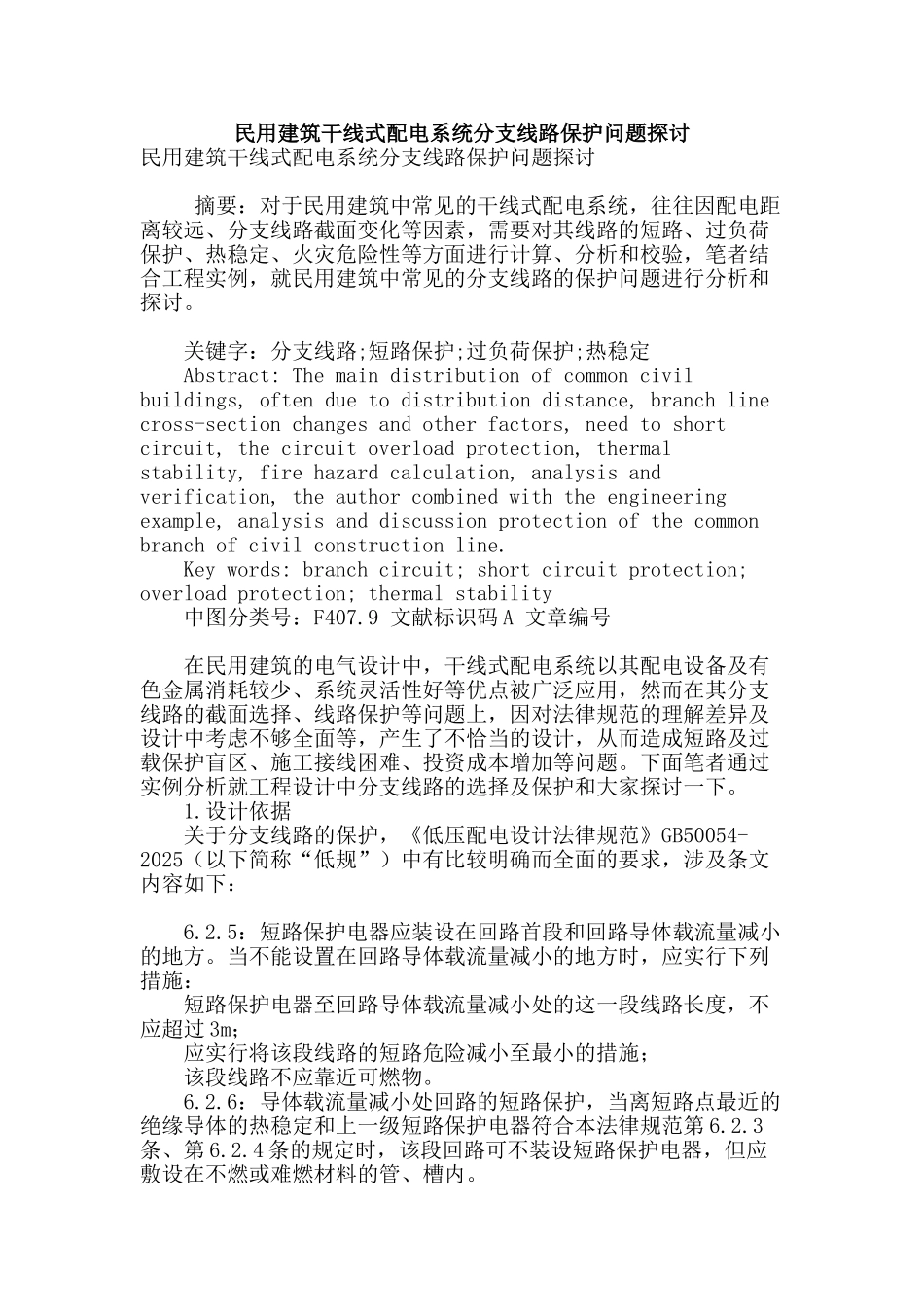

民用建筑干线式配电系统分支线路保护问题探讨

民用建筑干线式配电系统分支线路保护问题探讨民用建筑干线式配电系统分支线路保护问题探讨 摘要：对于民用建筑中常见的干线式配电系统，往往因配电距离较远、分支线路截面变化等因素，需要对其线路的短路、过负荷保护、热稳定、火灾危险性等方面进行计算、分析和校验，笔者结合工程实例，就民用建筑中常见的分支线路的保护问题进行分析和探讨。 关键字：分支线路;短路保护;过负荷保护;热稳定 Abstract: The main distribution of common civil buildings, often due to distribution distance, branch line cross-section changes and other factors, need to short circuit, the circuit overload protection, thermal stability, fire hazard calculation, analysis and verification, the author combined with the engineering example, analysis and discussion protection of the common branch of civil construction line. Key words: branch circuit; short circuit protection; overload protection; thermal stability 中图分类号：F407.9 文献标识码 A 文章编号 在民用建筑的电气设计中，干线式配电系统以其配电设备及有色金属消耗较少、系统灵活性好等优点被广泛应用，然而在其分支线路的截面选择、线路保护等问题上，因对法律规范的理解差异及设计中考虑不够全面等，产生了不恰当的设计，从而造成短路及过载保护盲区、施工接线困难、投资成本增加等问题。下面笔者通过实例分析就工程设计中分支线路的选择及保护和大家探讨一下。 1.设计依据 关于分支线路的保护，《低压配电设计法律规范》GB50054-2025（以下简称“低规”）中有比较明确而全面的要求，涉及条文内容如下： 6.2.5：短路保护电器应装设在回路首段和回路导体载流量减小的地方。当不能设置在回路导体载流量减小的地方时，应实行下列措施： 短路保护电器至回路导体载流量减小处的这一段线路长度，不应超过 3m； 应实行将该段线路的短路危险减小至最小的措施； 该段线路不应靠近可燃物。 6.2.6：导体载流量减小处回路的短路保护，当离短路点最近的绝缘导体的热稳定和上一级短路保护电器符合本法律规范第 6.2.3条、第 6.2.4 条的规定时，该段回路可不装设短路保护电器，但应敷设在不燃或难燃材料的管、槽内。 6.3.4：过负荷保护电器，应装设在回路首端或导体载流量减小处。当过负荷保...
