江西理工大学CAD期末考试复习题1

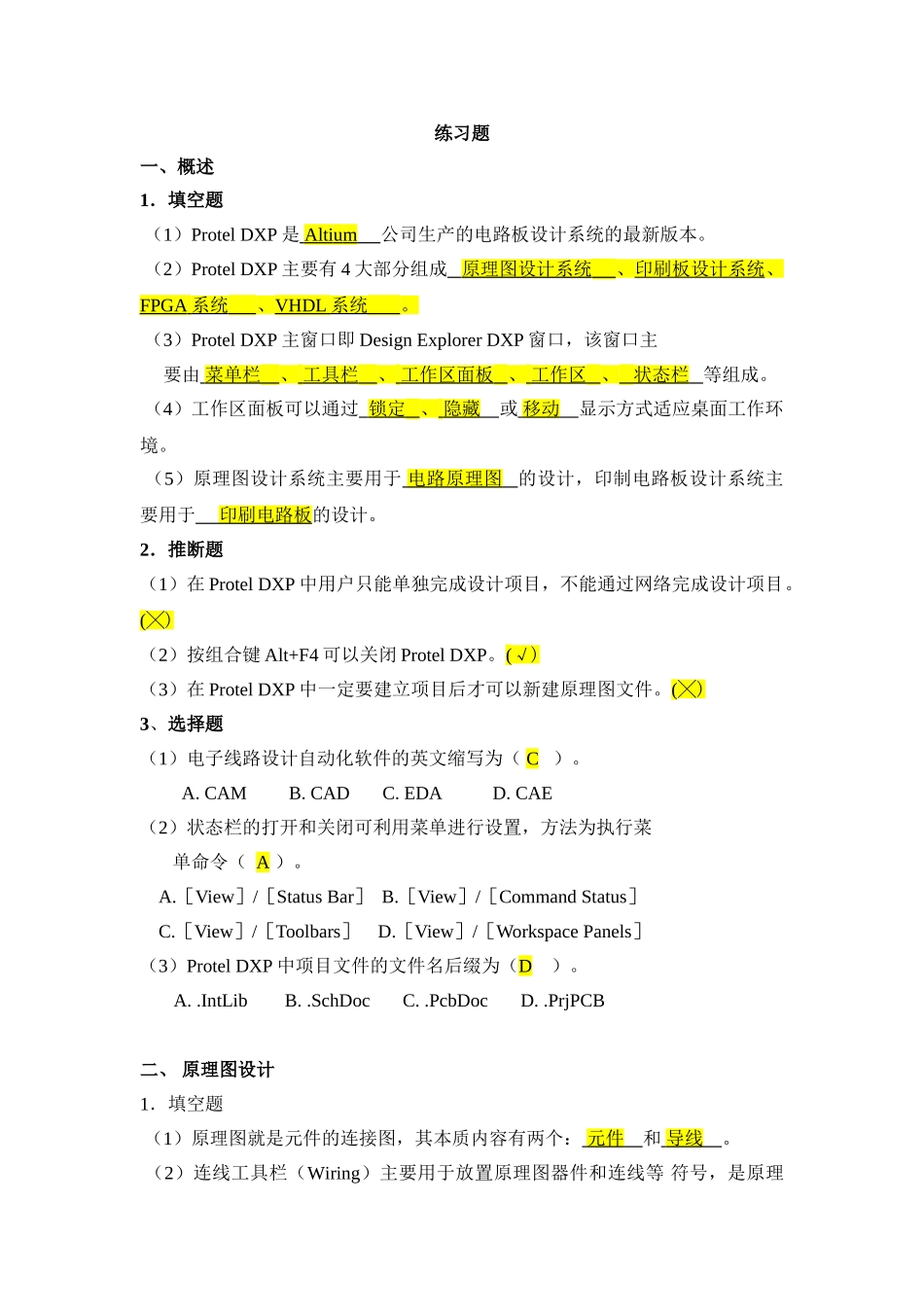

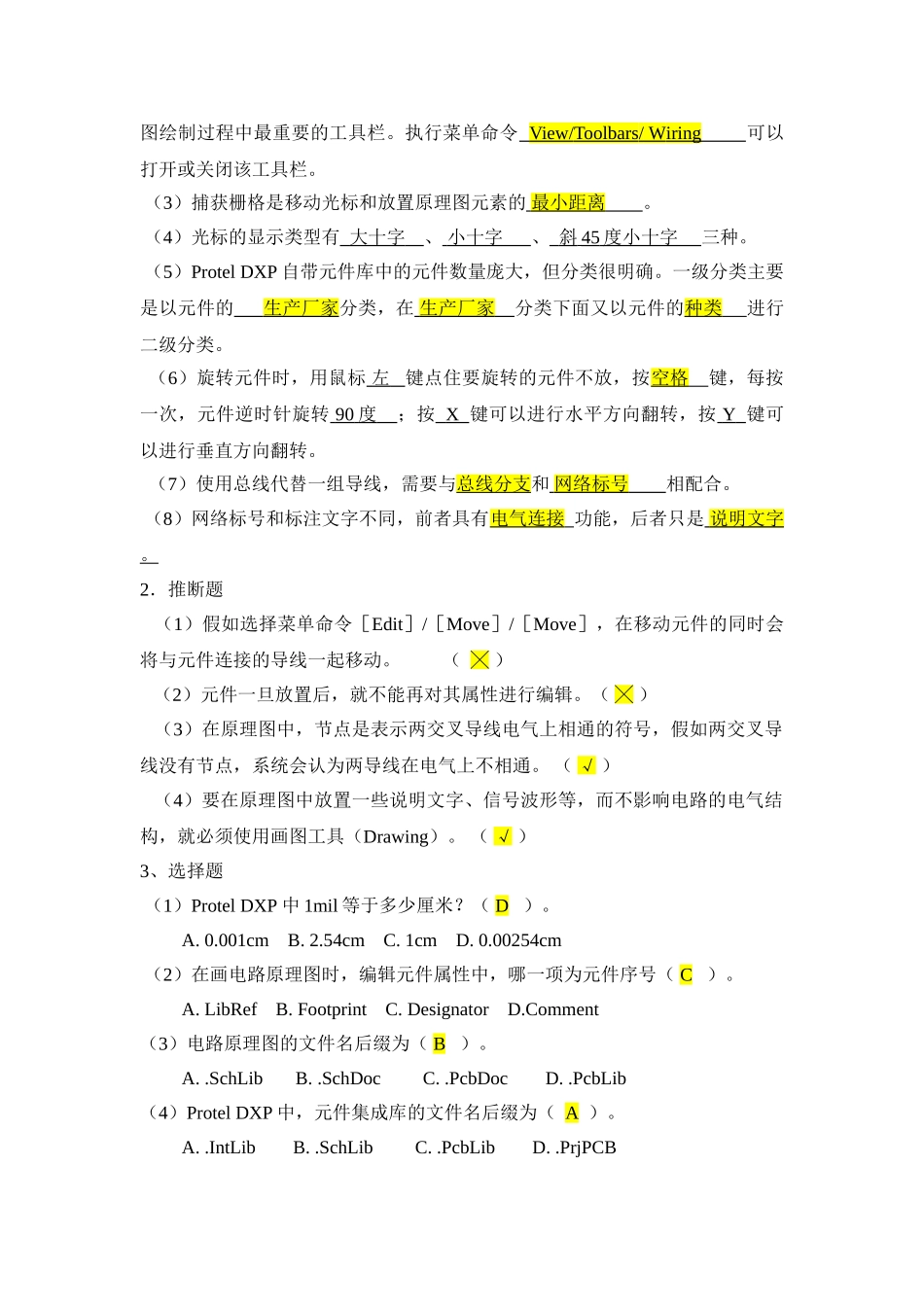

练习题一、概述1．填空题 （1）Protel DXP 是 Alti u m 公司生产的电路板设计系统的最新版本。 （2）Protel DXP 主要有 4 大部分组成 原理图设计系统 、印刷板设计系统、 FPGA 系统 、VHDL 系统 。 （3）Protel DXP 主窗口即 Design Explorer DXP 窗口，该窗口主 要由 菜单栏 、 工具栏 、 工作区面板 、 工作区 、 状态栏 等组成。 （4）工作区面板可以通过 锁定 、 隐藏 或 移动 显示方式适应桌面工作环境。 （5）原理图设计系统主要用于 电路原理图 的设计，印制电路板设计系统主要用于 印刷电路板 的设计。2．推断题（1）在 Protel DXP 中用户只能单独完成设计项目，不能通过网络完成设计项目。(╳)（2）按组合键 Alt+F4 可以关闭 Protel DXP。(√)（3）在 Protel DXP 中一定要建立项目后才可以新建原理图文件。(╳)3、选择题（1）电子线路设计自动化软件的英文缩写为（ C ）。 A. CAM B. CAD C. EDA D. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜 单命令（ A ）。 A.［View］/［Status Bar］ B.［View］/［Command Status］ C.［View］/［Toolbars］ D.［View］/［Workspace Panels］（3）Protel DXP 中项目文件的文件名后缀为（D ）。A. .IntLib B. .SchDoc C. .PcbDoc D. .PrjPCB二、 原理图设计1．填空题 （1）原理图就是元件的连接图，其本质内容有两个： 元件 和 导线 。 （2）连线工具栏（Wiring）主要用于放置原理图器件和连线等 符号，是原理图绘制过程中最重要的工具栏。执行菜单命令 View/ Toolbars / W i ring 可以打开或关闭该工具栏。 （3）捕获栅格是移动光标和放置原理图元素的 最小距离 。 （4）光标的显示类型有 大十字 、 小十字 、 斜 45 度小十字 三种。 （5）Protel DXP 自带元件库中的元件数量庞大，但分类很明确。一级分类主要是以元件的 生产厂家 分类，在 生产厂家 分类下面又以元件的种类 进行二级分类。（6）旋转元件时，用鼠标 左 键点住要旋转的元件不放，按空格 键，每按一次，元件逆时针旋转 90 度 ；按 X 键可以进行水平方向翻转，按 Y 键可以进行垂直方向翻转。（7）使用总线代替一组导线，需要与总线分支和 网络标号 相配合。 （8）网络标号和标注文字不同，前者具有电气连接 功能，后者只是 说明文字 。 2．推断题 （1）假如选择菜单...
