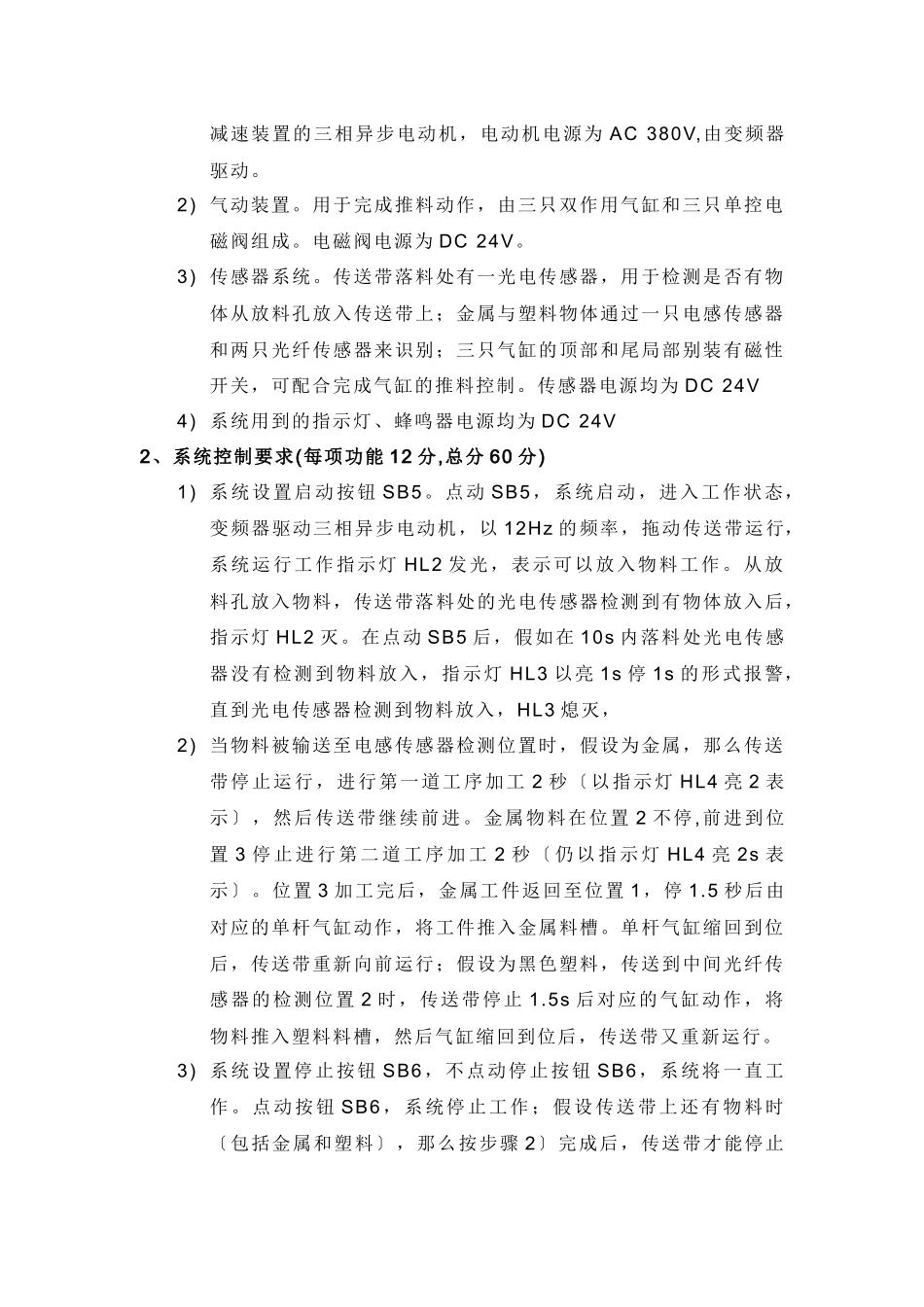

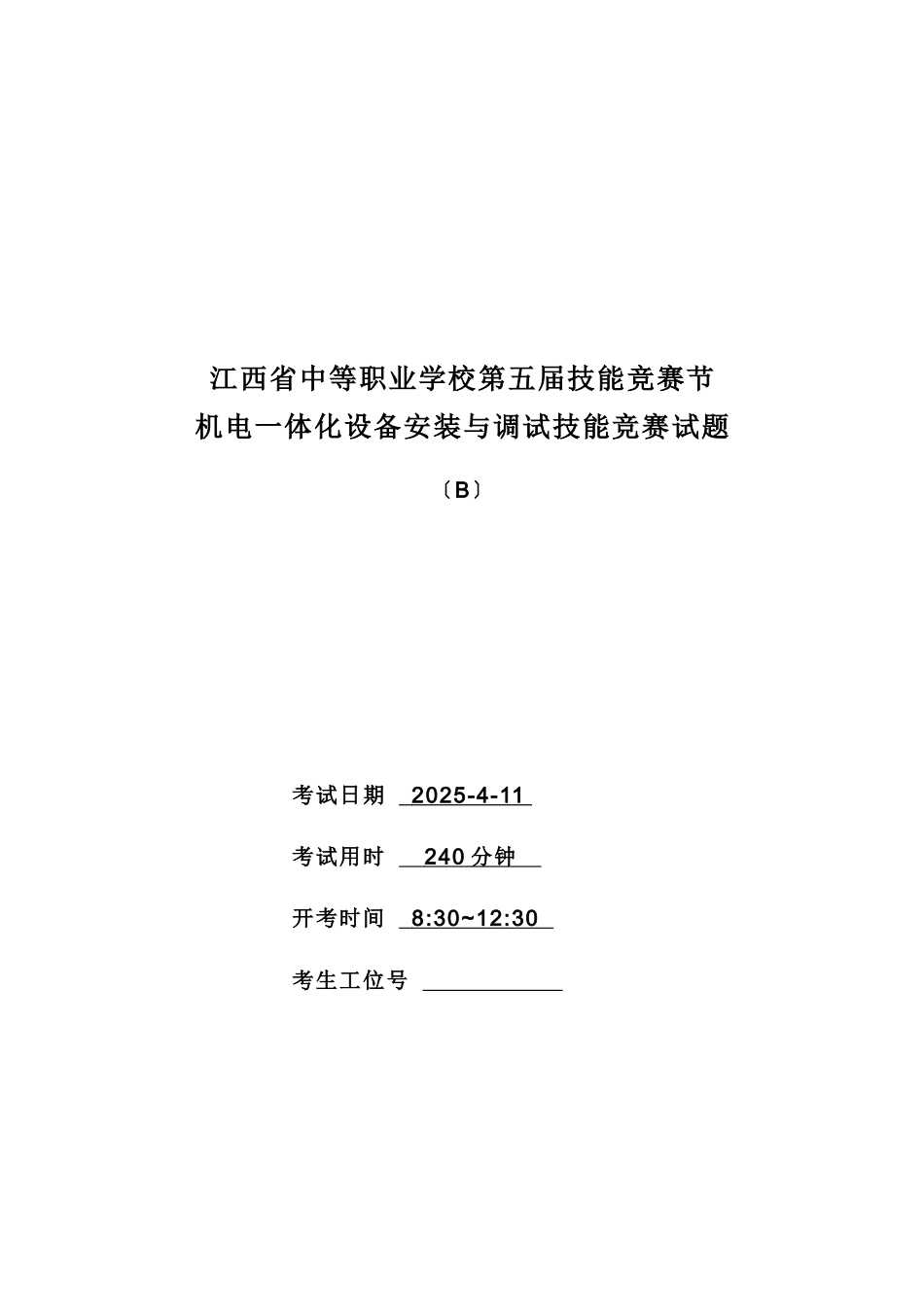

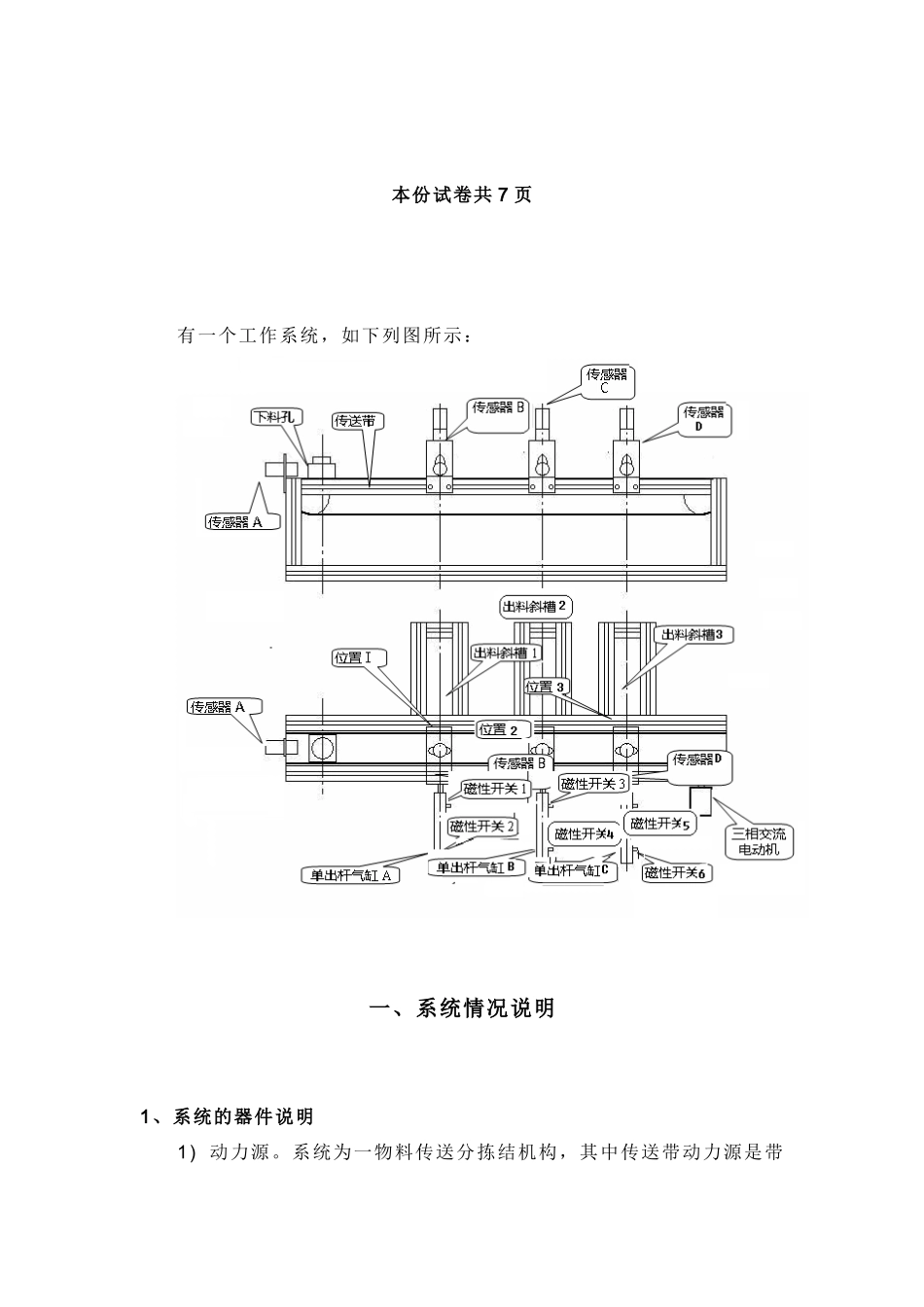

江西省中等职业学校第五届技能竞赛节机电一体化设备安装与调试技能竞赛试题〔B〕考试日期 2025-4-11 考试用时 240 分钟 开考时间 8:30~12:30 考生工位号 本份试卷共 7 页有一个工作系统,如下列图所示:一、系统情况说明1、系统的器件说明1) 动力源。系统为一物料传送分拣结机构,其中传送带动力源是带减速装置的三相异步电动机,电动机电源为 AC 380V,由变频器驱动。2) 气动装置。用于完成推料动作,由三只双作用气缸和三只单控电磁阀组成。电磁阀电源为 DC 24V。3) 传感器系统。传送带落料处有一光电传感器,用于检测是否有物体从放料孔放入传送带上;金属与塑料物体通过一只电感传感器和两只光纤传感器来识别;三只气缸的顶部和尾局部别装有磁性开关,可配合完成气缸的推料控制。传感器电源均为 DC 24V4) 系统用到的指示灯、蜂鸣器电源均为 DC 24V2、系统控制要求(每项功能 12 分,总分 60 分)1) 系统设置启动按钮 SB5。点动 SB5,系统启动,进入工作状态,变频器驱动三相异步电动机,以 12Hz 的频率,拖动传送带运行,系统运行工作指示灯 HL2 发光,表示可以放入物料工作。从放料孔放入物料,传送带落料处的光电传感器检测到有物体放入后,指示灯 HL2 灭。在点动 SB5 后,假如在 10s 内落料处光电传感器没有检测到物料放入,指示灯 HL3 以亮 1s 停 1s 的形式报警,直到光电传感器检测到物料放入,HL3 熄灭, 2) 当物料被输送至电感传感器检测位置时,假设为金属,那么传送带停止运行,进行第一道工序加工 2 秒〔以指示灯 HL4 亮 2 表示〕,然后传送带继续前进。金属物料在位置 2 不停,前进到位置 3 停 止 进 行 第 二 道 工 序 加 工 2 秒 〔 仍 以 指 示 灯 HL4 亮 2s 表示〕。位置 3 加工完后,金属工件返回至位置 1,停 1.5 秒后由对应的单杆气缸动作,将工件推入金属料槽。单杆气缸缩回到位后,传送带重新向前运行;假设为黑色塑料,传送到中间光纤传感器的检测位置 2 时,传送带停止 1.5s 后对应的气缸动作,将物料推入塑料料槽,然后气缸缩回到位后,传送带又重新运行。3) 系统设置停止按钮 SB6,不点动停止按钮 SB6,系统将一直工作。点动按钮 SB6,系统停止工作;假设传送带上还有物料时〔包括金属和塑料〕,那么按步骤 2〕完成后,传送带才能停止工作,同时蜂鸣器 HA 鸣叫,5s 后蜂鸣器 HA 停止工作,表示停机。重新点动启动按钮...
